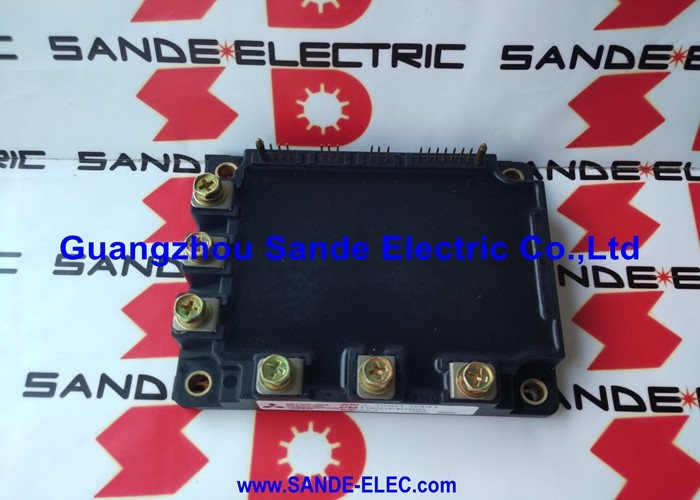

A50L-0001-0327 | Bloque de alimentación FANUC Fuji IGBT-IPM — 50A / 600V / 16 pines / 6MBP50RTA060 / Repuesto de servoaccionamiento CNC

Bloque de alimentación IGBT-IPM: qué es A50L-0001-0327

A50L-0001-0327 es la designación de FANUC para un módulo de potencia inteligente (IPM) IGBT de Fuji Electric en la clase 50A/600V, utilizado como elemento de conversión de potencia en unidades de servo de CA y de accionamiento de husillo de FANUC.

FANUC cataloga el módulo como "Power Block": un conjunto de conmutación de energía autónomo que se monta en el disipador térmico interno de la unidad motriz. Dentro del chasis del variador, el A50L-0001-0327 realiza la función completa de conmutación del inversor: recibe comandos de puerta PWM desde la electrónica de control del variador y genera la salida trifásica de frecuencia variable que impulsa el motor de CA conectado.

Especificaciones clave

Módulo de alimentación inteligente (IPM): protección integrada

La designación "IPM" identifica al A50L-0001-0327 como algo más que una matriz de transistores IGBT pasivos. Un Módulo de Potencia Inteligente integra:

Electrónica de accionamiento de puerta:El circuito de controlador de puerta incorporado elimina la necesidad de componentes externos de controlador de puerta IGBT: la interfaz de 16 pines acepta señales PWM de nivel lógico directamente.

Protección contra sobrecorriente:La detección de corriente interna detecta condiciones de sobrecorriente (cortocircuitos del motor, fallas en los devanados) y apaga las compuertas IGBT en microsegundos, antes de que la corriente de falla dañe las uniones del transistor.

Protección contra sobrecalentamiento:Un sensor de temperatura dentro del módulo genera una señal de protección cuando la temperatura de la unión del semiconductor se acerca al máximo, evitando daños térmicos debido a una refrigeración inadecuada o una carga excesiva.

Protección contra cortocircuitos:La detección de desaturación apaga los IGBT dentro del tiempo de resistencia al cortocircuito, protegiendo el módulo de la destrucción durante los cortocircuitos de salida.

Aplicaciones — Sistemas de servoaccionamiento y husillo FANUC

El A50L-0001-0327 se instala en unidades de accionamiento FANUC en toda la gama de productos de accionamiento por husillo y servo:

Servoamplificadores FANUC serie Alpha:Servomódulos Alpha (series A06B-6079, A06B-6080, A06B-6096 y relacionados): los módulos IPM de 50 A impulsan servoejes que requieren una salida de torque de rango medio para operaciones de mecanizado de precisión.

Amplificadores de husillo FANUC AC:Unidades de accionamiento de husillo de las series 6044, 6062, 6063 y familias de amplificadores relacionadas: la clasificación de 50 A cubre accionamientos de husillo para centros de mecanizado de clase de potencia media.

Servounidades FANUC Beta:Algunas configuraciones de servoamplificadores Beta utilizan módulos IPM en la clase 50A/600V.

Preguntas frecuentes

P1: ¿Qué alarma del variador FANUC indica una falla del módulo IPM A50L-0001-0327?

La alarma 12 de FANUC (o alarma 12.1, 12.2, etc. para ejes específicos) indica una falla del IPM o del módulo de transistores, generalmente generada cuando la protección interna del IPM se activa (sobrecorriente, sobretemperatura o cortocircuito) durante la habilitación del variador o el funcionamiento del motor. Después de descartar fallas en el motor y el cableado, el módulo IPM es el principal componente de la etapa de potencia a reemplazar.

P2: ¿Cómo se conecta la interfaz de 16 pines de A50L-0001-0327 a la placa de circuito del variador?

La interfaz de 16 pines del bloque de alimentación IPM se conecta a la placa de señal de la unidad a través de un conector de acoplamiento, generalmente un zócalo de 16 pines de montaje en PCB que se acopla directamente con los pines de señal del módulo. Los terminales de alimentación (bus de CC positivo, bus de CC negativo, salida de motor trifásico U/V/W) se conectan a las barras colectoras del variador o al cableado de gran calibre. No se requieren componentes de controlador de puerta externos: la interfaz de 16 pines maneja todas las señales de comando PWM, salidas de protección y conexiones de fuente de alimentación.

P3: ¿Se puede reemplazar A50L-0001-0327 directamente con el Fuji 6MBP50RTA060-01 equivalente?

El A50L-0001-0327 utiliza el Fuji 6MBP50RTA060-01 (o variante -AF-51) como módulo principal. Los ingenieros experimentados en variadores confirman que las dimensiones, la disposición de los pines y las especificaciones del módulo Fuji coinciden con la aplicación A50L-0001-0327. Para el mantenimiento de unidades de producción, el uso de la designación A50L-0001-0327 catalogada por FANUC garantiza que se proporcionen las especificaciones exactas.

P4: ¿Qué requisitos térmicos se aplican a la instalación de A50L-0001-0327?

La placa base del bloque de alimentación debe hacer contacto con una superficie plana y limpia del disipador de calor con un compuesto de interfaz térmica. Aplique los tornillos de montaje según la especificación de torque en el manual de mantenimiento del variador FANUC. En funcionamiento continuo de 50 A, el IPM genera calor sustancial: el contacto térmico inadecuado aumenta la temperatura de la unión y reduce la vida útil del módulo. Asegúrese de que el ventilador de refrigeración de la unidad funcione y de que las aletas del disipador de calor estén despejadas antes de volver a ponerlo en servicio después de reemplazar el módulo.

P5: ¿Cuál es la importancia del peso del A50L-0001-0327 (0,56 libras)?

El peso de 0,56 libras refleja el tamaño físico y el contenido de cobre/aluminio del módulo IPM de seis paquetes de 50 A/600 V: más pesado que los módulos más pequeños de un solo eje, más liviano que los módulos más grandes de 75 A y de mayor corriente. La consistencia del peso confirma la especificación correcta del módulo al recibir piezas de repuesto.
