Bloque de alimentación Fuji Electric 12V impermeable 6RI75G-160

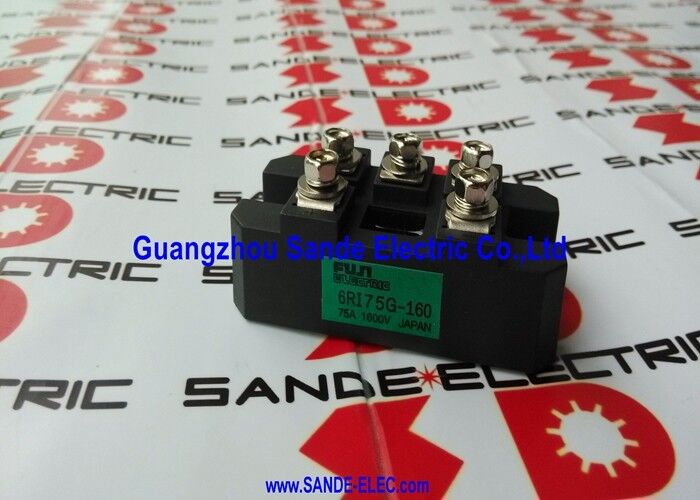

6RI75G-160 ∙ Fuji módulo de rectificador de puente eléctrico ∙ 75A / 1600V / Diodo de potencia trifásico / rectificador de entrada de accionamiento industrial

Rectificador de puente trifásico conversión de CA a CC en la entrada de la unidad

El 6RI75G-160 es un módulo rectificador de puente de Fuji Electric de tres fases, el conjunto de diodo de potencia que forma el extremo delantero de una unidad de frecuencia variable de CA,la conversión de la fuente de alimentación de la red de CA de tres fases al bus de CC que alimenta la etapa del inversor IGBT de la unidad.

En una arquitectura VFD industrial estándar, el suministro de CA pasa primero a través del puente rectificador antes del bus de CC. The 6RI75G-160's six silicon power diodes are arranged in a three-phase full-wave bridge configuration — six diodes (two per phase — one upper and one lower) produce a six-pulse rectified DC output from the three-phase AC input.

Especificaciones clave

Módulo de diodo de potencia frente al módulo IGBT

El 6RI75G-160 es un módulo de rectificador pasivo que contiene solo diodos de potencia de silicio, no IGBT. Esto lo distingue de los módulos IGBT en la misma unidad:

Operación pasiva:Los diodos conducen automáticamente cuando se inclinan hacia adelante, sin señales de accionamiento de la puerta, sin electrónica de control, sin circuitos de protección.La energía fluye a través del diodo cuando el ánodo es más positivo que el cátodo; bloquea en la dirección inversa.

Rectificación no controlada:El 6RI75G-160 produce un voltaje de salida de CC fijo determinado por el voltaje de entrada de CA aproximadamente 1,35 × Vline ((rms) para un puente de tres fases.La tensión del bus de corriente continua no puede ajustarse a través del módulo rectificador.

Alta fiabilidad:Los módulos de diodos pasivos no tienen componentes activos para fallar por problemas de accionamiento de puertas, bloqueo de bajo voltaje o fallas electrónicas.la larga vida útil del componente .

Aplicaciones

Dispositivos de frecuencia variable:La aplicación primaria es el rectificador de entrada de los VFD industriales de la clase 1537kW a partir de un suministro de 400V o 2255kW a partir de un suministro de 690V.El 6RI75G-160 convierte el CA de la red en el bus de CC que alimenta el inversor IGBT.

Las unidades de la serie ABB ACS600:Se confirma que el 6RI75G-160 es el módulo rectificador utilizado en los accionadores de velocidad variable ABB ACS600, una serie de accionamientos industriales ampliamente utilizada para el control de bombas, ventiladores y motores de proceso.

Sistemas de accionamiento por servo industrial:Some FANUC and other CNC drive systems use a separate rectifier module in the power supply section to supply the DC bus for multiple servo axes — the 75A / 1600V class covers mid-range servo drive systems.

Fuentes de alimentación de corriente continua para procesos industrialesFuentes de alimentación de corriente continua reguladas de gran tamaño para procesos electroquímicos, galvanoplastia,y carga de baterías industriales donde el puente trifásico proporciona una salida de CC sin problemas para la fase de regulación aguas abajo.

Los extremos delanteros del rectificador UPS:Some industrial UPS architectures use a diode rectifier front end to charge the battery from the AC supply — the 6RI75G-160's 1600V rating provides headroom for the battery charger's elevated DC voltage.

Las demás máquinas y aparatos para la fabricación de máquinas de la partida 8545Sistemas de propulsión de grúa con etapas de rectificador e inversor separadas el 6RI75G-160 suministra el bus de corriente continua para los inversores del motor de elevación y de viaje.

Preguntas frecuentes

P1: ¿Cómo se diagnostica un módulo rectificador 6RI75G-160 fallido?

Un diodo fallido en el puente produce un patrón característico: un componente de frecuencia de ondulación de seis pulsos faltante en la salida de CC (la salida solo tiene ondulación de 3 pulsos en lugar de 6 pulsos),Voltado del bus de corriente continua inferior al esperado, o absorción de corriente de entrada AC asimétrica. Mide la resistencia de la unión del diodo en ambas direcciones con el bus de CC descargado. Un diodo acortado muestra una resistencia cercana a cero en ambas direcciones.un diodo abierto muestra una alta resistencia en ambas direcciones.

P2: ¿El módulo de rectificador 6RI75G-160 requiere alguna señal de accionamiento o control de la puerta?

No. Los módulos de diodo de potencia son completamente pasivos, sólo requieren un montaje mecánico correcto con un compuesto de interfaz térmica.conexiones correctas de los terminales de alimentación (tres terminales de entrada CA y dos terminales de salida CC)No hay circuito de accionamiento de la puerta, fuente de alimentación de control o cables de señal conectados al módulo del rectificador.

P3: ¿Cuál es el voltaje de salida de CC típico de 6RI75G-160 de una fuente de CA de 400V?

Para un puente de onda completa trifásico sin carga de 400 V CA de línea a línea: VDC ≈ 1,35 × 400 V = 540 V DC nominal. Bajo carga (con caída de voltaje del diodo e impedancia de alimentación),el voltaje típico de funcionamiento del bus de corriente continua en un accionamiento industrial de 400 V es de 530 ∼560 V de corriente continua. Desde 480V AC: aproximadamente 648V DC sin carga. El voltaje exacto depende de la impedancia de alimentación y la corriente de carga.

P4: ¿Qué interfaz térmica y precauciones de montaje se aplican a la instalación 6RI75G-160?

La placa base debe entrar en contacto con el disipador con un compuesto de interfaz térmica limpio y uniforme para lograr la resistencia térmica nominal.Capa uniforme que cubre toda la superficie de la placa base- Torsión de los tornillos de montaje de acuerdo con las especificaciones de Fuji (normalmente 2 ‰ 4 N · m para esta clase de módulos).Verificar que la resistencia térmica del disipador de calor es adecuada para la corriente de funcionamiento de 75 A y la temperatura ambiente antes de volver a ponerlo en servicio..
