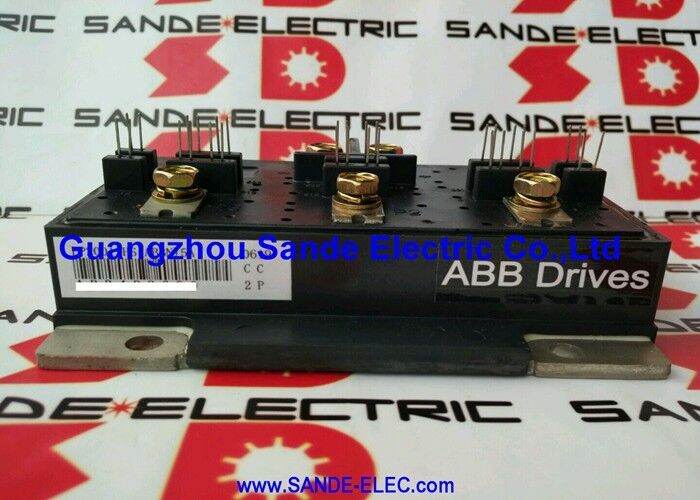

Ubicación del módulo IGBT de alta potencia de ABB PP20012HS

PP20012HS | Módulo de alimentación ABB: 200 A/1200 V/IGBT/alta velocidad/aplicaciones de variador e inversor industrial

PP20012HS — Módulo de alimentación ABB en la clase 200A/1200V

El PP20012HS es un módulo de potencia IGBT de ABB con capacidad nominal de 200 A y 1200 V, un módulo de clase de potencia media-alta en la gama de productos de módulos de potencia de ABB. ABB diseña y fabrica módulos semiconductores de potencia para sus propias líneas de productos de convertidores y convertidores industriales, con módulos como el PP20012HS que sirven como elementos de conmutación en accionamientos de motores industriales, inversores de potencia y equipos de conversión de energía.

La designación "HS" identifica la característica de conmutación de alta velocidad: variantes del módulo IGBT optimizadas para aplicaciones que priorizan la velocidad de conmutación sobre el voltaje máximo en estado encendido, lo que permite frecuencias portadoras PWM más altas con pérdidas de conmutación aceptables.

Información clave del producto

Alta velocidad (HS): optimizada para aplicaciones PWM

La designación "HS" (alta velocidad) identifica al PP20012HS como un módulo IGBT optimizado para una conmutación rápida:

Tiempo de apagado rápido:Los IGBT de alta velocidad tienen una vida útil reducida de la portadora, lo que permite un apagado más rápido, lo que reduce el tiempo de caída (tf) y, por lo tanto, la energía de pérdida de conmutación por ciclo.

Mayor capacidad de frecuencia portadora:Una conmutación más rápida permite frecuencias PWM más altas (normalmente de 4 a 16 kHz en los variadores de motor) sin que las pérdidas de conmutación se vuelvan excesivas. Las frecuencias portadoras más altas producen un funcionamiento más silencioso del motor y un control de la ondulación de la corriente más fino.

Pérdida de conmutación reducida por ciclo:Aunque el VCE(sat) en los IGBT de alta velocidad suele ser ligeramente mayor que en las variantes de velocidad estándar con la misma corriente nominal, la menor energía de conmutación por ciclo significa que las pérdidas totales son menores en las frecuencias más altas donde se utilizan los IGBT HS.

Aplicaciones

Variadores de frecuencia industriales:Accionamientos de motor para bombas, ventiladores, compresores, transportadores y maquinaria industrial en general en la clase de 30 a 90 kW con suministro de 400 V; la clasificación de 200 A cubre esta clase directamente.

Sistemas CNC y servoaccionamiento:Servoamplificadores de máquinas herramienta CNC y unidades de husillo que requieren un control preciso del par y la velocidad: la conmutación de alta velocidad permite un ancho de banda de bucle de corriente rápido para un rendimiento servo sensible.

Etapas del inversor UPS:Etapas de inversor de suministro de energía ininterrumpida industrial y comercial, donde la clase de 1200 V y la clasificación de 200 A sirven para sistemas UPS de potencia media.

Inversores solares:Sistemas de inversores fotovoltaicos conectados a la red en la clase de techo comercial y de pequeña escala de servicios públicos: la clase 200A/1200V cubre etapas de inversor para instalaciones fotovoltaicas comerciales.

Calentamiento por inducción:Inversores de calentamiento por inducción de frecuencia media para equipos de tratamiento térmico industrial, forjado y endurecimiento de superficies, donde la conmutación IGBT de alta velocidad admite las frecuencias operativas de 20 a 50 kHz requeridas.

Preguntas frecuentes

P1: ¿Cuál es la diferencia clave entre los módulos IGBT de alta velocidad (HS) y de velocidad estándar de la misma clase actual?

Los módulos de alta velocidad tienen tiempos de conmutación más rápidos (menor tf) y menor energía de conmutación por ciclo, lo que permite frecuencias portadoras PWM más altas con pérdidas manejables. Los módulos de velocidad estándar tienen VCE(sat) más bajo, mejores para aplicaciones que operan a frecuencias más bajas donde domina la pérdida de conducción. Seleccione HS para unidades PWM de alta frecuencia (por encima de la portadora de 4 kHz) y estándar para aplicaciones de control de fase o de frecuencia más baja.

P2: ¿Cómo se traduce la clasificación de 200 A en potencia de accionamiento del motor con un suministro de 400 V CA?

Desde una fuente trifásica de 400 VCA, el bus de CC es de aproximadamente 540 V. Con una corriente de motor de 200 A, la potencia de salida máxima es aproximadamente: P ≈ √3 × 400 V × 200 A × PF ≈ 110–130 kW con factor de potencia unitario. La salida nominal real del variador depende de factores de reducción; la mayoría de los variadores de clase 200A tienen una potencia nominal en el rango de 90 a 110 kW.

P3: ¿Qué preparación del disipador de calor se aplica al montaje del PP20012HS?

Limpie la superficie de montaje del disipador de calor para eliminar la contaminación y el compuesto térmico viejo. Aplique nuevo compuesto de interfaz térmica uniformemente a la placa base del módulo. Apriete los tornillos de montaje al valor especificado por ABB; un par insuficiente aumenta la resistencia térmica; Un par excesivo corre el riesgo de dañar la placa base. Confirme que la resistencia térmica del disipador de calor sea adecuada para la corriente operativa de 200 A y la temperatura ambiente antes de la puesta en servicio.

P4: ¿Qué precauciones de seguridad se aplican antes del reemplazo del PP20012HS?

Aislar el variador de la red eléctrica. Deje que los condensadores del bus de CC se descarguen por completo; verifique que el voltaje del bus sea inferior a 50 V antes de acceder a los componentes internos. El bus de CC de 1200 V retiene un voltaje letal después del aislamiento de la red eléctrica durante varios minutos. Siga el procedimiento de descarga del manual de mantenimiento del variador y utilice un medidor de voltaje calibrado para verificar los niveles de voltaje seguros antes de manipular cualquier semiconductor de potencia.
