A50L-0001-0331 | Módulo de transistores FANUC: 100 A / 600 V / Servo CNC y repuesto de accionamiento de husillo

Módulo de conmutación de alimentación de 100 A para sistemas de accionamiento FANUC

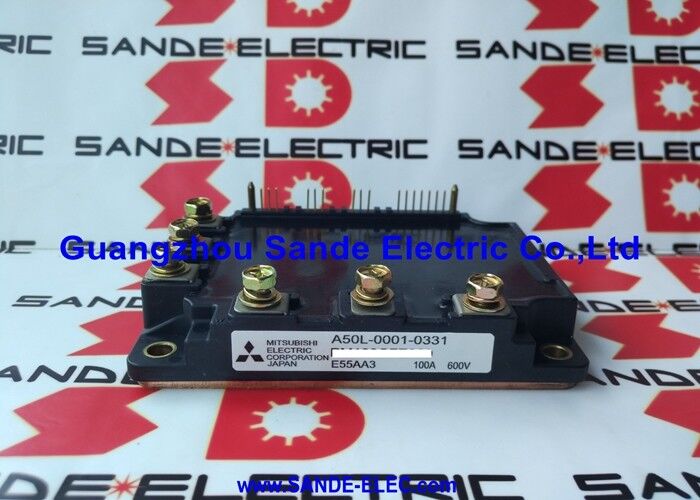

El A50L-0001-0331 es un módulo de transistor de 100 A y 600 V para sistemas de accionamiento CNC FANUC: el elemento de conmutación de potencia en la etapa inversora del accionamiento. Con 100 A, este módulo ocupa el extremo superior de la gama de módulos de accionamiento de la serie FANUC A50L, cubriendo posiciones de husillo y servoaccionamiento que requieren mayor capacidad de corriente que los módulos de clase 50 A y 75 A utilizados en configuraciones de accionamiento más pequeñas.

Los módulos de transistores de la serie FANUC A50L albergan el semiconductor de conmutación de potencia (IGBT o matriz de transistores) que convierte el bus de CC del variador en la salida trifásica de frecuencia variable que impulsa el motor de CA. El módulo se coloca dentro del chasis del variador, se monta en el disipador térmico interno y se conecta a la placa de señales del variador a través de su interfaz de control.

Información clave del producto

Papel de Power Stage en la arquitectura de accionamiento FANUC

El módulo de transistor A50L-0001-0331 se encuentra en el límite de conversión de energía en el variador FANUC:

Recibe:Señales de conmutación PWM desde el tablero de control del variador: comandos de puerta de nivel lógico que determinan qué transistores se encienden y apagan en cualquier instante.

Salidas:CA trifásica de voltaje variable y frecuencia variable para el motor: el resultado de traducir el patrón PWM del tablero de control en corriente real del motor.

Conexión de bus CC:Los terminales de alimentación del módulo se conectan al bus de CC interno del variador (aproximadamente 280 V de 200 V de CA o 540 V de un suministro de 400 V de CA) y a los terminales de salida del motor.

Señalización de fallos:Los circuitos de protección dentro del módulo (sobrecorriente, sobretemperatura) generan señales de falla al tablero de control, lo que activa alarmas del variador que alertan al operador del CNC.

Aplicaciones

Centros de mecanizado CNC:Accionamientos de ejes y husillos de alta potencia en centros de mecanizado verticales, centros de mecanizado horizontales y centros de mecanizado de 5 ejes equipados con sistemas de accionamiento FANUC.

Centros de torneado CNC:Accionamientos de husillo para tornos CNC y centros de torneado de gran capacidad, donde los requisitos de potencia del husillo superan la capacidad del módulo 75A.

Rectificadoras CNC:Accionamientos de husillo con cabezal muela en rectificadoras cilíndricas y planas de la clase de alta potencia.

Robots industriales:Controladores de robots FANUC que utilizan servoaccionamientos de clase 100A para los ejes primarios de robots de gran carga útil.

Electroerosión por hilo CNC y electroerosión por inmersión:Sistemas de accionamiento de alta potencia para máquinas de electroerosión que utilizan sistemas de accionamiento FANUC en la clase de potencia superior.

Preguntas frecuentes

P1: ¿Qué alarmas del variador FANUC indican una falla del módulo de transistor A50L-0001-0331?

La alarma 12 de FANUC (falla/sobrecorriente del módulo de alimentación) es el indicador principal y aparece cuando se habilita la unidad cuando se activa la protección interna del módulo o durante el funcionamiento en condiciones de carga anormales. Verifique el aislamiento del motor y la continuidad del cable de salida antes de descartar el módulo. A50L-0001-0331 es la causa probable cuando se pasan las verificaciones del motor y el cableado pero la alarma persiste.

P2: ¿Cómo se relaciona A50L-0001-0331 (100A) con otros módulos A50L en la clase de 600V?

La serie A50L-0001 cubre múltiples clases de corriente: 50 A (A50L-0001-0304), 75 A (A50L-0001-0305) y variantes de mayor corriente, incluido el A50L-0001-0331 de 100 A. Los módulos no son intercambiables: cada uno se adapta al requisito de etapa de potencia de una unidad motriz específica. Confirme siempre el módulo correcto en la documentación de mantenimiento del variador.

P3: ¿Se puede reemplazar A50L-0001-0331 durante el funcionamiento accionado por el variador?

No: el reemplazo del módulo de transistores requiere que la unidad esté completamente apagada. Después del aislamiento de la red eléctrica, verifique que los capacitores del bus de CC del variador se hayan descargado completamente (por debajo de 50 V) antes de acceder a la etapa de potencia. El bus de CC de 600 V retiene un voltaje letal durante varios minutos después de desconectar la red eléctrica; utilice siempre un medidor calibrado para confirmar el voltaje seguro antes de manipular los componentes internos.

P4: ¿Qué preparación térmica se requiere al instalar A50L-0001-0331?

Limpie la superficie de contacto del disipador de calor y aplique compuesto de interfaz térmica nuevo de manera uniforme a la placa base del módulo. Apriete los tornillos de montaje según las especificaciones del manual de mantenimiento del variador FANUC. En funcionamiento continuo de 100 A, la preparación térmica correcta es fundamental: un contacto inadecuado con el disipador térmico reduce significativamente la vida útil del módulo.
