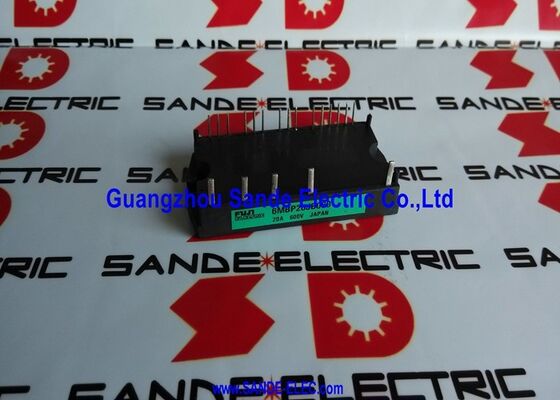

El módulo IGBT de FUJI 6MBP20JB060 6MBP2OJBO6O 6MBP20JB-060

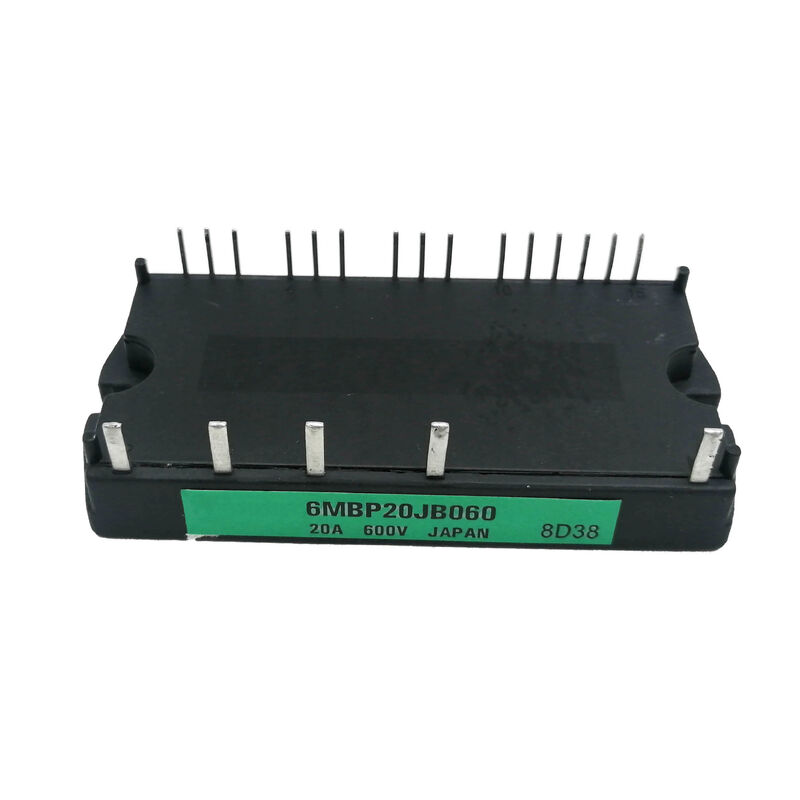

6MBP20JB-060 | Módulo IPM pequeño de Fuji Electric: 20 A/600 V/paquete de 6/IGBT de 7.ª generación/protección integrada

IPM pequeño a 20 A: núcleo de accionamiento trifásico de bajo consumo

El 6MBP20JB-060 es un pequeño módulo de alimentación inteligente de Fuji Electric, el miembro compacto de baja corriente de la familia 6MBP IPM a 20 A y 600 V. Mientras que las variantes de corriente más alta (100 A, 150 A) sirven para motores industriales en el rango de kilovatios, el IPM pequeño de 20 A se dirige a aplicaciones de accionamiento más pequeñas: servosistemas compactos, motores para electrodomésticos, bombas y ventiladores de baja potencia y diseños de inversores con espacio limitado.

"Pequeño" en Small IPM identifica el formato de paquete compacto P633A, físicamente más pequeño que la carcasa estándar de 6 MBP utilizada con clasificaciones de corriente más altas. A pesar de su tamaño reducido, el 6MBP20JB-060 conserva el conjunto completo de características del módulo de potencia inteligente: seis transistores IGBT para un puente trifásico completo, electrónica de accionamiento de puerta integrada y protección multifunción.

Especificaciones clave

Protección incorporada: cuatro funciones en un módulo

Protección contra sobrecorriente (OC):Detecta una corriente excesiva del colector y apaga las compuertas IGBT dentro del tiempo nominal de resistencia a cortocircuitos del módulo. Protege contra cortocircuitos en el devanado del motor, fallas en el cableado de salida y errores del controlador PWM.

Bloqueo por subtensión (UV):Monitorea el voltaje de suministro del accionamiento de la puerta. Si el suministro cae por debajo del umbral mínimo para una conmutación IGBT confiable, el módulo inhibe automáticamente la salida de la puerta, evitando una operación destructiva de encendido parcial.

Protección contra sobrecalentamiento (OT):Una función de protección térmica apaga el módulo cuando la temperatura de la unión excede el umbral, evitando daños permanentes debido a una refrigeración inadecuada o una sobrecarga sostenida.

Salida del sensor de temperatura:Una señal de salida de temperatura analógica separada permite al controlador host monitorear el estado térmico del módulo en tiempo real, lo que permite que el sistema de variador reduzca la corriente de salida o la frecuencia PWM de manera proactiva antes de que se alcance el umbral de protección.

Aplicaciones

Pequeños servoaccionamientos:Servoamplificadores compactos para accesorios de robots, etapas de posicionamiento de precisión y accionamientos de ejes de máquinas herramienta a niveles de potencia más bajos, donde la clasificación de 20 A/600 V y el paquete compacto P633A permiten diseños de servoaccionamiento que ahorran espacio.

Inversores de bombas y ventiladores:Pequeñas bombas industriales, variadores de velocidad para ventiladores HVAC y controladores de ventiladores de sistemas de refrigeración de clase inferior a 5 kW, donde el IPM compacto simplifica el diseño del inversor con protección y accionamiento de compuerta integrados.

Accionamientos de motores de electrodomésticos:Inversores de motores de lavadoras, variadores de compresores de aire acondicionado y controladores de motores de refrigeradores: la clase 600 V/20 A sirve como elemento de conmutación principal en los inversores de electrodomésticos.

Ejes de automatización industrial:Accionamientos de ejes de baja potencia en equipos de automatización multieje, sistemas de posicionamiento de transportadores y accionamientos de máquinas de ensamblaje pequeñas.

Microinversores de energías renovables:Pequeños diseños de microinversores fotovoltaicos que convierten la salida de CC de un panel solar individual en CA de frecuencia de red.

Preguntas frecuentes

P1: ¿En qué se diferencia el "IPM pequeño" 6MBP20JB-060 de los módulos estándar 6MBP con corrientes más altas?

La designación "Small IPM" identifica el paquete compacto P633A, físicamente más pequeño que la carcasa estándar de 6 MBP utilizada a 50 A y más. Eléctricamente, se aplican las mismas funciones de protección y accionamiento de puerta integradas; la diferencia es el tamaño del paquete y la clase de corriente (20 A para aplicaciones compactas frente a 50 A+ para accionamientos más grandes). El paquete más pequeño requiere un diseño cuidadoso de la PCB para manejar la disipación térmica dentro del espacio más pequeño.

P2: ¿Qué frecuencia portadora PWM puede admitir el 6MBP20JB-060?

Los IPM Fuji de séptima generación en la clase 20A admiten frecuencias portadoras PWM de hasta 15 a 20 kHz, lo que permite un funcionamiento más silencioso del motor (por encima de la frecuencia audible) y un control de ondulación de corriente más preciso. Una frecuencia portadora más alta aumenta las pérdidas de conmutación; Confirme que el diseño térmico puede soportar el aumento de disipación de potencia en la frecuencia portadora elegida. La mayoría de las aplicaciones de accionamiento de motores pequeños utilizan una frecuencia portadora de 8 a 16 kHz con el IPM de la serie JB.

P3: ¿Qué suministro de accionamiento de puerta requiere el 6MBP20JB-060?

El IPM pequeño de la serie JB requiere un suministro dividido para el accionamiento de la puerta: suministro positivo para el encendido del IGBT y suministro negativo para el apagado y la fijación activa. El suministro típico de puerta es de +15 V/-8 V a -10 V. El rango exacto de tensión de alimentación se confirma en el manual de aplicación 6MBP20JB-060. Operar fuera del rango especificado corre el riesgo de degradar el rendimiento del accionamiento de la puerta o activar el bloqueo UV.

P4: ¿Cuál es el procedimiento de restablecimiento de fallas para 6MBP20JB-060 después de un evento de protección?

Después de que se activa la protección del IPM (OC, UV u OT), el pin de salida de falla indica el estado de falla. Para restablecer: primero elimine la condición de falla (elimine la causa de sobrecorriente, restablezca el voltaje de suministro de la puerta o permita que el módulo se enfríe por debajo del umbral). Luego aplique un pulso de reinicio (generalmente una breve transición de bajo a alto en la entrada de reinicio de falla) para volver a habilitar la salida del controlador de puerta. La falla no se puede solucionar únicamente con la entrada PWM; se requiere una acción de reinicio positiva.
