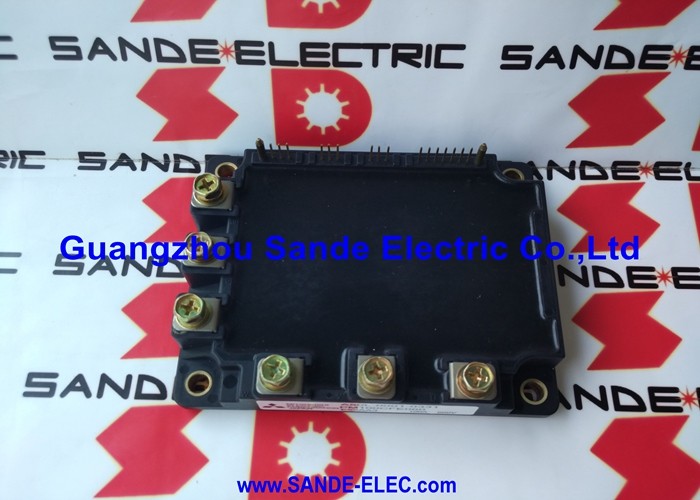

Módulo IGBT de alta potencia Fanuc A50L00010304 6MBP50NA060 OEM

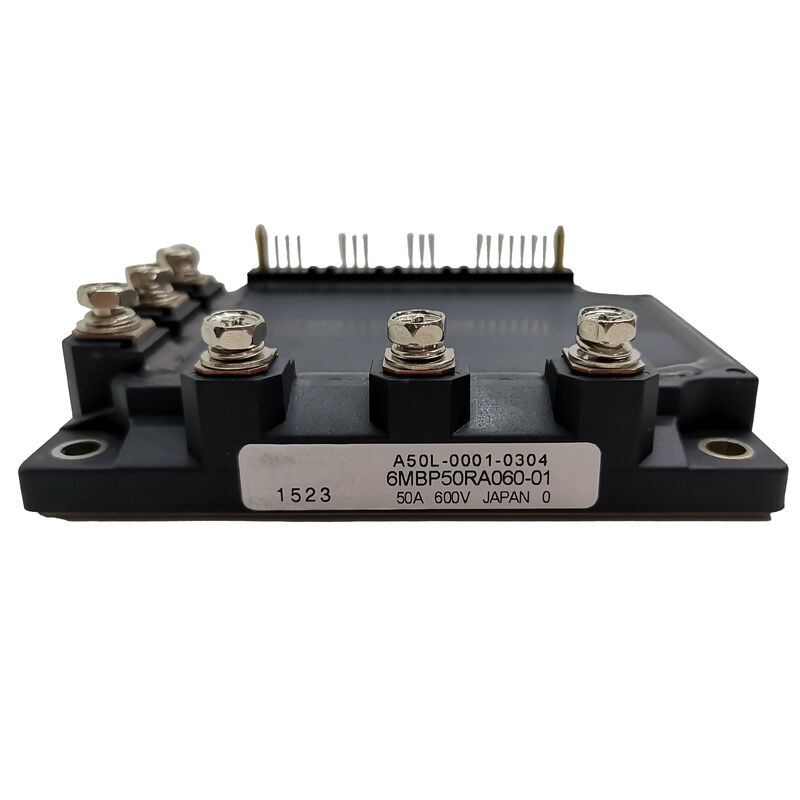

A50L-0001-0304 | Bloque de alimentación FANUC Fuji IGBT: 50 A / 600 V / 6MBP50RA060-01 / Serie RA IPM / Repuesto de servoaccionamiento CNC

A50L-0001-0304 — El IPM serie RA 50A en variadores FANUC

A50L-0001-0304 es la designación de FANUC para el Fuji Electric 6MBP50RA060-01, un módulo de alimentación inteligente de la serie RA de primera generación a 50 A y 600 V. Sirve como elemento de conmutación de potencia en las unidades de accionamiento de amplificador de husillo y servo CA de FANUC, donde forma el puente inversor trifásico que convierte el bus de CC en corriente de motor de frecuencia variable.

El 6MBP50RA060-01 utiliza la configuración de paquete de seis de Fuji: seis transistores IGBT más seis diodos libres que forman un puente trifásico completo en una sola carcasa de montaje en panel. La designación RA lo identifica como el IPM de la serie RA de primera generación de Fuji, que luego fue reemplazado por las variantes de la serie RA de segunda y tercera generación RTA y RTF.

Especificaciones clave

A50L-0001-0304 frente a A50L-0001-0327: familia 50A relacionada

Dos productos FANUC de la serie A50L comparten la clase nominal de 50 A/600 V pero utilizan diferentes generaciones de módulos Fuji:

Ambos sirven posiciones de 50 A en unidades FANUC, pero no son intercambiables: diferentes formatos físicos, diseños de conectores y dimensiones mecánicas. Confirme en la documentación de mantenimiento específica del variador FANUC qué número de pieza corresponde.

Aplicaciones

Servoamplificadores FANUC AC:Unidades servoamplificadoras Alpha y FANUC relacionadas que utilizan módulos IPM de clase 50A para ejes que requieren un par de rango medio: accionamientos de ejes de centros de mecanizado, accionamientos de torreta y deslizamiento transversal del centro de torneado y accionamientos de cabezales de muelas de máquinas rectificadoras.

Amplificadores de husillo FANUC AC:Unidades de accionamiento de husillo de CA en la clase de potencia media: husillos de centros de mecanizado en el rango de 3,7 a 7,5 kW con un suministro de 200 V o una potencia proporcionalmente mayor a 400 V.

Sistemas de accionamiento de máquinas herramienta CNC:La gama completa de equipos CNC FANUC que utilizan la especificación del módulo A50L-0001-0304, desde centros de mecanizado y centros de torneado hasta rectificadoras y equipos de electroerosión.

Servoaccionamientos para robots industriales:Unidades de servoaccionamiento de robot FANUC que utilizan la misma clase de bloque de potencia IPM para accionamientos de ejes conjuntos en robots de carga útil media.

Preguntas frecuentes

P1: ¿Qué alarma FANUC indica que A50L-0001-0304 necesita reemplazo?

La alarma 12 del variador FANUC (o variantes específicas del eje 12.1, 12.2) indica un IPM o una falla del módulo de potencia, generada cuando la protección interna del módulo se activa o el tablero de control del variador detecta un error de hardware de la etapa de potencia. Antes de condenar el A50L-0001-0304, verifique la resistencia del aislamiento del motor y la continuidad del cable de salida; las fallas del motor o del cableado pueden activar alarmas idénticas.

P2: ¿Cuál es la diferencia entre la serie RA (A50L-0001-0304) y las variantes posteriores de la serie RA?

La serie RA (6MBP50RA060-01) es el IPM RA Fuji de primera generación. Las variantes posteriores, las series RH (6MBP50RH060-01 para la variante con sufijo #S), RTA y RTF, incorporaron chips IGBT actualizados con menores pérdidas de conmutación y funciones de protección mejoradas, manteniendo al mismo tiempo las mismas dimensiones e interfaz del paquete. Las diferentes designaciones de sufijos (#S, #S2, etc.) en los números de pieza de FANUC identifican qué generación de módulos Fuji se suministra. Confirme el sufijo exacto de la documentación de la unidad.

P3: ¿Cómo se compara A50L-0001-0304 (50A) con A50L-0001-0305 (75A) para la selección de unidades FANUC?

A50L-0001-0304 (Fuji 6MBP50RA060-01) es 50A, para posiciones de husillo y servo de menor potencia. A50L-0001-0305 (Fuji 7MBP75RA060-01) es 75A con un formato de paquete de 7 que incluye un IGBT de freno integrado, para posiciones de servo y husillo de mayor potencia. Nunca sustituya entre clases actuales; el módulo de mayor corriente no proporciona un beneficio de rendimiento adicional en una posición de unidad de menor corriente, y las interfaces de PCB y los diseños térmicos coinciden con la especificación específica del módulo.

P4: ¿Qué requisitos de interfaz térmica se aplican a la instalación de montaje en panel A50L-0001-0304?

La placa base del módulo hace contacto con el disipador térmico interno de la unidad impulsora. Limpie la superficie de contacto y aplique compuesto de interfaz térmica antes de realizar la instalación. Utilice sujetadores de montaje apretados según las especificaciones del manual de servicio del variador FANUC. En funcionamiento continuo de 50 A en un servovariador, el contacto térmico inadecuado es la causa principal de falla prematura del IPM: el presupuesto de temperatura de unión del módulo depende de lograr la resistencia térmica nominal del disipador de calor a la carcasa.
