MÓDULO FANUC A76L-0300-0077 A76L03000077 A76L-00300-0077

A76L-0300-0077 | Módulo amplificador de aislamiento FANUC — Sellado / Montaje en PCB / 0,07 lbs / Aislamiento de señal de servoaccionamiento

Amplificador de aislamiento: la barrera de seguridad en la electrónica de accionamiento

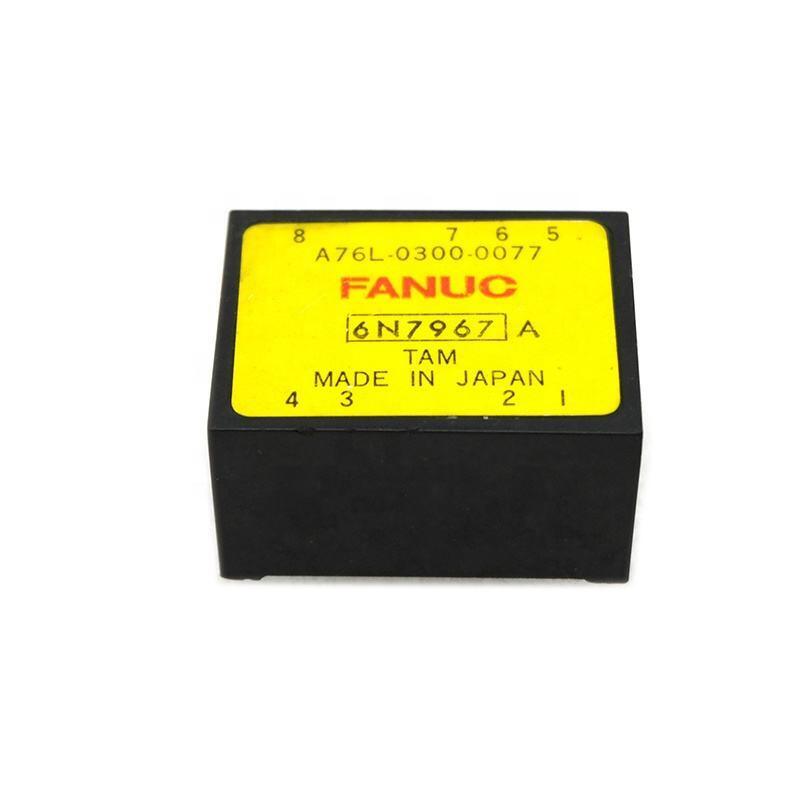

El A76L-0300-0077 es un módulo amplificador de aislamiento sellado para sistemas CNC y servoaccionamiento FANUC: un pequeño componente montado en PCB que proporciona aislamiento galvánico entre los circuitos de alimentación de alto voltaje del servoaccionamiento y la electrónica de control de bajo voltaje.

En un servoamplificador FANUC, el motor funciona desde un bus de CC de 280 a 680 V derivado de la red eléctrica. El tablero de control del variador y el CNC operan a niveles lógicos de 5 V o 3,3 V. Medir la corriente del motor y el voltaje del bus en la etapa de potencia requiere llevar una señal del dominio de alto voltaje al dominio de control de bajo voltaje; los amplificadores de aislamiento realizan esta transferencia de señal mientras mantienen una barrera que evita que los altos voltajes alcancen los sensibles componentes electrónicos de control.

Información clave del producto

Montaje en PCB: integración en la electrónica del variador

El formato de montaje en PCB significa que el A76L-0300-0077 se suelda o se ajusta a presión directamente en la placa de control del servoamplificador; es un componente interno de la cadena de señal del variador en lugar de una unidad cableada por separado:

Pasadores de orificio pasante o de ajuste a presión:Las clavijas del módulo se insertan en la PCB, conectando sus terminales de entrada (lado de alto voltaje) y salida (lado de bajo voltaje) a los nodos de circuito correspondientes en la PCB del variador.

Tamaño compacto:El tamaño reducido del módulo sellado (confirmado por su peso de 0,07 libras: extremadamente liviano) cabe dentro de la densidad de componentes de una placa de control de servoaccionamiento.

Sin cableado externo:La integración de PCB elimina el enrutamiento de cables por separado que se requeriría para un amplificador de aislamiento montado en panel, lo que reduce la cantidad de puntos de conexión que podrían fallar con el tiempo.

Aplicaciones

Mantenimiento del servoamplificador FANUC:Un servoamplificador FANUC desarrolla errores de retroalimentación de corriente intermitentes: lecturas de corriente erráticas, deriva de sintonización del servo o códigos de alarma inexplicables relacionados con la medición de corriente. El amplificador de aislamiento A76L-0300-0077 se identifica como el componente que proporciona la señal de detección de corriente. El reemplazo restaura la retroalimentación actual estable y precisa.

Reparación de la placa de transmisión FANUC:La reparación a nivel de PCB de un servovariador requiere que se reemplace el módulo amplificador de aislamiento; el A76L-0300-0077 es el componente especificado por FANUC para esta posición.

Preguntas frecuentes

P1: ¿Qué síntomas indican una falla en el amplificador de aislamiento A76L-0300-0077 en un servosistema FANUC?

Un amplificador de aislamiento defectuoso produce una retroalimentación de corriente inexacta o errática, que aparece como inestabilidad de sintonización del servo, alarmas de sobrecorriente inesperadas en cargas normales, lecturas de corriente asimétricas entre fases u oscilación en el bucle del servo. Estos síntomas son consistentes con una señal de salida del amplificador de aislamiento degradada en lugar de fallas en la etapa de potencia o en el motor.

P2: ¿Se puede reemplazar A76L-0300-0077 a nivel de componente o requiere un reemplazo completo de la placa?

A76L-0300-0077 es un módulo montado en PCB; puede ser reemplazado a nivel de componente por un técnico con habilidades de soldadura de PCB y acceso a la documentación de servicio de FANUC aplicable. La reparación a nivel de placa evita el costo de reemplazar la placa de control completa del servoamplificador. Confirme la identificación de los pines del componente y la orientación de instalación a partir de las marcas de la placa o la documentación de servicio antes del reemplazo.

P3: ¿Cuál es la especificación de voltaje de aislamiento para amplificadores de aislamiento de esta clase?

Los módulos amplificadores de aislamiento industrial utilizados en aplicaciones de servovariadores suelen proporcionar un voltaje de aislamiento de 1500 a 3000 V entre la entrada y la salida, suficiente para soportar el voltaje del bus de CC de los servovariadores industriales estándar (280 a 680 V CC) con un margen de seguridad sustancial. El voltaje de aislamiento específico de A76L-0300-0077 se confirma en la documentación de los componentes de FANUC; debe cumplir o exceder el voltaje máximo del bus de CC del variador más el margen de seguridad requerido.

P4: ¿Existen varias variantes de A76L-0300-0077 para diferentes tipos de unidades FANUC?

Sí, la serie A76L-0300 de FANUC incluye varios números de pieza (0077, 0102, 0133, 0164, 0186, etc.), cada uno de los cuales especifica una configuración de amplificador de aislamiento particular para una posición específica de la placa de control FANUC. Las variantes pueden diferir en ganancia, rango de señal, distribución de pines del conector o formato de paquete. Siempre haga coincidir el número de pieza del A76L con la posición específica de la placa confirmada en la documentación de servicio de FANUC; no sustituya una variante de A76L diferente sin verificar la compatibilidad.
