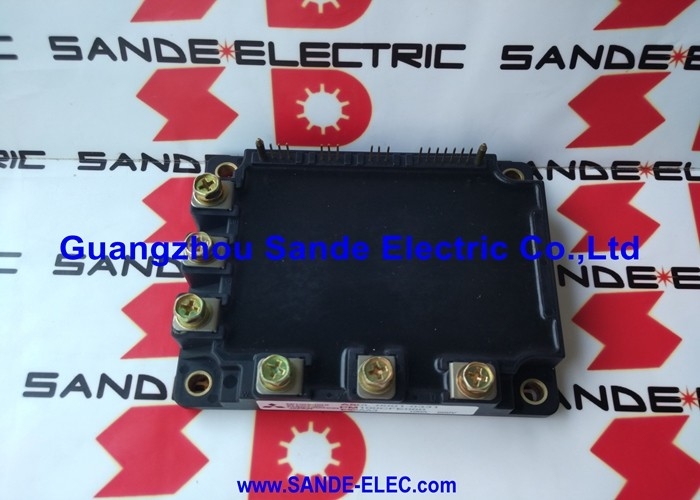

A50L-0001-0305 FANUC Fuji IPM módulo 7MBP75RA060-01 / 75A / 600V / 2a generación RA serie / CNC huso y servo accionamiento

7MBP75RA060-01 El IPM de la serie RA de Fuji a 75A

El A50L-0001-0305 es la designación de FANUC para el Fuji Electric 7MBP75RA060-01 de segunda generación RA-series Intelligent Power Module con potencia nominal de 75A y 600V.FANUC especifica este módulo fabricado por Fuji para su uso en las etapas de potencia de amplificadores de husillo CA y unidades de accionamiento servo en múltiples generaciones de máquinas herramienta CNC.

El prefijo "7MBP" lo identifica como un formato de módulo de siete paquetes:

• 7:Siete elementos de conmutación por módulo ¢ seis IGBT que forman el puente del inversor trifásico, más un séptimo IGBT dedicado a la función de frenado dinámico.
• ¿ Qué pasa?Forma del módulo (placa de base, montable en el disipador).
• - ¿ Qué es esto?Placa de base el módulo se monta directamente en el disipador interno de la unidad de accionamiento.

Especificaciones clave

75A / 600V Clase de potencia del accionamiento

A 75A y 600V, el A50L-0001-0305 sirve a las unidades de accionamiento FANUC de la clase de potencia media a alta:

Aplicaciones de accionamiento por husillo:Amplificadores de husos FANUC para husos de centros de mecanizado en el rango de 5,511kW a partir de una fuente de corriente alterna de 200 V,o husos de 11 ∙ 22 kW de alimentación de 400 V ∙ donde la corriente nominal de 75 A coincide con la demanda de corriente máxima del motor del husto bajo cargas de corte y aceleración.

Aplicaciones en el eje de servo:Servoamplificadores FANUC para accionamientos de eje más grande que requieren un par de salida más alto que los accionamientos de eje de mecanizado pesado de clase 50A, los accionamientos de cambio de palets y los accionamientos de eje rotativo de alto par.

Escenarios de aplicación

Fallo del IPM del accionamiento del eje del eje FANUC:Un amplificador de husillo de CA FANUC genera alarmas de sobrecorriente o módulo de potencia. Después de las comprobaciones del motor y el cableado, se identifica que A50L-0001-0305 (7MBP75RA060-01) es el IPM de siete paquetes fallido.Reemplazo restablece la función completa de accionamiento del husillo, incluida la capacidad de frenado.

Mantenimiento de la unidad previsto:A production facility maintaining FANUC AC spindle drives stocks A50L-0001-0305 for proactive power module replacement during scheduled maintenance shutdowns — preventing unplanned spindle failures on critical machining operations.

Preguntas frecuentes

P1: ¿Qué serie de accionamiento FANUC utiliza el A50L-0001-0305 (7MBP75RA060-01)?

El 7MBP75RA060-01 está instalado en las unidades de amplificadores de husillo de CA de FANUC de las series A06B-6044, A06B-6062, A06B-6063 y series relacionadas que cubren las series S, I,y amplificadores de eje de interfaz serie tempranosConfirmar de la lista de piezas o documentación de servicio de la unidad de accionamiento específica, ya que las asignaciones de módulos FANUC A50L varían según el modelo de accionamiento y la clase de potencia.

P2: ¿Cuál es la diferencia entre el módulo A50L-0001-0305 (serie RA 75A) y el módulo 50A A50L-0001-0327 correspondiente?

Ambos son módulos IPM Fuji de siete paquetes (o seis paquetes) para unidades FANUC a 600V. A50L-0001-0305 (7MBP75RA060-01) está calificado en 75A para posiciones de mandos y servos de mayor potencia.A50L-0001-0327 (6MBP50RTA060-01) está clasificado en 50A para posiciones de conducción de rango medioLos dos módulos no son intercambiables. Seleccione según la documentación de mantenimiento de la unidad de accionamiento específica.

P3: ¿Por qué el IPM de siete paquetes incluye un IGBT de freno cuando algunas unidades también tienen resistencias de freno externas?

La resistencia de frenado (externa a la unidad) es el elemento de disipación de energía; el IGBT de freno es el interruptor que conecta y desconecta la resistencia al bus de CC.El IGBT dentro del módulo de siete paquetes controla el circuito de la resistencia de frenado ?? sin el IGBT de freno funcional, la protección contra la sobrevoltaje del bus de corriente continua se activará en cada desaceleración, incluso si está presente una resistencia de frenado.Tanto el interruptor IGBT interno (en A50L-0001-0305) como la resistencia externa son necesarios para una función de frenado dinámico completa..

P4: ¿Qué síntomas distinguen un IGBT de freno fallido de un IGBT de inversor fallido en el 7MBP75RA060-01?

Un inversor defectuoso IGBT (cualquiera de los seis transistores de motor) produce alarmas de sobrecorriente o pérdida de fase al activar el motor o durante el funcionamiento del motor. El motor puede no girar o funcionar anormalmente.Un IGBT de freno fallido produce alarmas de sobrevolución del bus de CC específicamente durante la desaceleración del motor el accionamiento acelera correctamente, pero se dispara en sobrevolución cada vez que el husillo o el eje se desaceleraEl tiempo de los síntomas (habilitado vs desaceleración) identifica qué función IGBT ha fallado.
