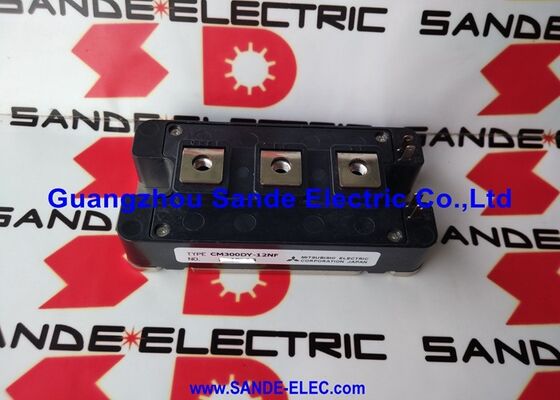

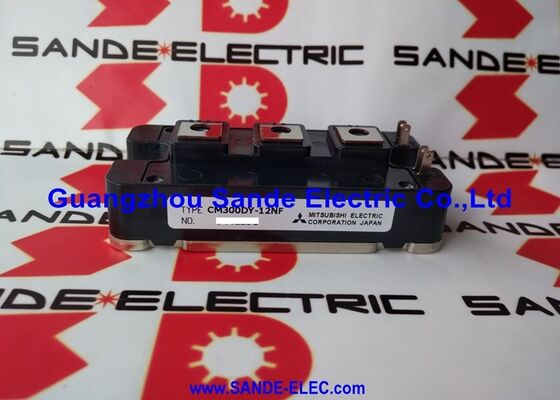

Modulo de energía IGBT de Mitsubishi CM300DY-12NF CM300DY12NF CM3OODY-12NF

CM300DY-12NF. Powerex Dual IGBTMOD TM NF-Series 300A / 600V / Medio puente / Super-rápido FWDi / Conversión de energía industrial

El bloque de construcción del puente medio

El CM300DY-12NF es un medio puente dos transistores IGBT en una configuración en serie que forman una pierna de fase de un inversor trifásico.Donde el formato de seis paquetes (como Fuji 6MBP) integra las tres piernas de fase en un módulo, el CM300DY-12NF proporciona una pierna de fase a la vez 3 módulos CM300DY-12NF construyen un puente completo de tres fases.

El IGBT superior (lado alto):Cambia la conexión positiva del bus de CC a la salida de la fase del motor.

IGBT inferior (lado inferior):Cambia la salida de la fase del motor al regreso del bus de CC negativo.

Cada IGBT tiene un diodo de rueda libre de recuperación súper rápida (FWDi) con conexión inversa que proporciona la trayectoria de corriente de retorno para las cargas del motor inductivo cuando el IGBT está apagado.

Especificaciones clave

Aplicaciones

Motor de propulsión industrial:Los motores de frecuencia variable para motores de inducción de la clase 3775kW a partir de una fuente de 400V el módulo de medio puente de 300A / 600V proporciona una etapa de fase por módulo,con tres módulos que completan el inversor trifásico completo.

Inversores industriales:Conversión de CC a CA para fuentes de alimentación ininterrumpidas (UPS), filtros de potencia activa y sistemas de inversores conectados a la red en instalaciones industriales y comerciales.

Fuentes de alimentación de alta potencia en modo conmutador:Diseños de SMPS grandes para procesos electroquímicos industriales, equipos de plasma,y equipos de fabricación de semiconductores ?? donde la corriente continua de 300A del CM300DY-12NF permite la conversión de CC de alta potencia.

Los demás:Inversores auxiliares de vehículos ferroviarios y sistemas de accionamiento de vehículos industriales que requieren conmutación de clase 300A.

Energía renovable:Etapas de conversión de turbinas eólicas y diseños de inversores solares a escala de servicios públicos que requieren una capacidad de conmutación confiable de clase 600V y 300A.

Saldado y corte por plasma:Fuentes de alimentación de soldadura basadas en inversores y sistemas de corte por plasma ?? en los que la conmutación rápida del módulo permite un funcionamiento eficiente del inversor de alta frecuencia.

Aplicaciones de pulsos de alto voltaje:La capacidad de bloqueo de 600V y de conmutación de 300A del CM300DY-12NF también se ha aplicado en sistemas de energía pulsada para aplicaciones de investigación científica e industrial.

Preguntas frecuentes

P1: ¿Cuántos módulos CM300DY-12NF se necesitan para construir un inversor trifásico completo?

Tres módulos, uno por pie de fase (U, V, W). Cada CM300DY-12NF proporciona los interruptores IGBT superior e inferior para una fase de salida.Tres módulos están paralelos en su bus de CC y conexiones de fase de salida para formar el puente completo de tres fasesEste enfoque modular permite el reemplazo por fase cuando solo un módulo falla, sin reemplazar todo el puente.

P2: ¿Cuál es la importancia del FWDi de recuperación súper rápida en CM300DY-12NF?

Cuando un IGBT se enciende, the complementary freewheeling diode that was conducting inductor current must stop conducting — but a slow-recovery diode produces a large reverse recovery current spike before it reaches the blocking stateEste pico fluye a través del IGBT de conmutación, aumentando las pérdidas de conmutación y generando ruido EMC.El FWDi de recuperación súper rápida de la serie NF minimiza este pico, reduciendo las pérdidas y simplificando el filtrado EMC en los diseños de motores de propulsión.

P3: ¿Qué par de montaje se aplica a la instalación del chasis CM300DY-12NF?

Powerex especifica el par de montaje para los tornillos de la placa base CM300DY-12NF típicamente 2 3 N · m para el hardware de montaje del módulo.aumento de Rth ((c-h) y aumento de la temperatura de unión a una corriente de carga dada. El exceso de par tiene el riesgo de agrietar el sustrato DCB cerámico. Confirme la especificación exacta del par en la hoja de datos CM300DY-12NF. Aplique el compuesto térmico de interfaz de forma uniforme antes de montarlo.

P4: ¿Se puede operar CM300DY-12NF en paralelo para aumentar la capacidad actual?

La operación paralela es posible, pero requiere una atención cuidadosa al intercambio actual.Los IGBT con coeficiente de temperatura positivo de VCE (sat) ✓ la característica de la serie NF ✓ el autoequilibrio térmico en paralelo: un módulo más caliente tiene un VCE (sat) más alto y, por lo tanto, lleva proporcionalmente menos corriente.Las diferencias de inductancia perdida en la disposición de la barra de bus entre módulos paralelos causan desequilibrio de corriente dinámica durante el cambioEl funcionamiento paralelo de IGBT requiere una disposición de barra de bus simétrica y módulos iguales del mismo lote.
