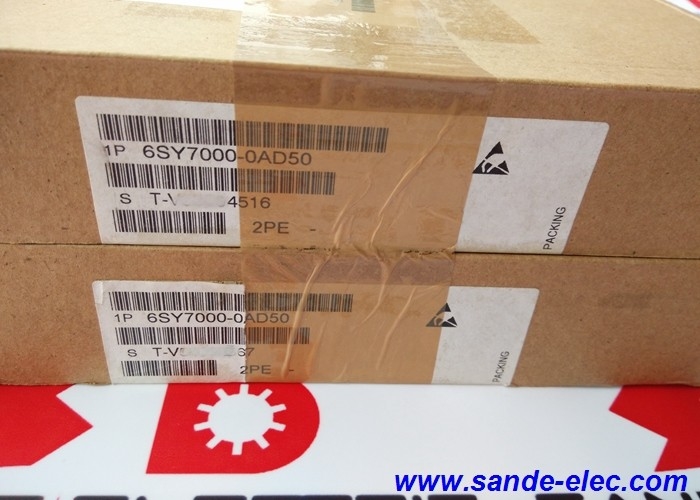

Nuevo módulo IGBT de Siemens 6SY7000-0AD50 en la caja 6SY70000AD50

6SY7000-0AD50 | Módulo IGBT Siemens SIMOVERT MASTERDRIVES — FZ1800R16KF4 / 1800A / 1600V / Inversor lado generador

FZ1800R16KF4: el IGBT en el corazón del 6SY7000-0AD50

6SY7000-0AD50 es la designación de pieza de repuesto de Siemens para el módulo IGBT Infineon FZ1800R16KF4 instalado en los sistemas de accionamiento grandes SIMOVERT MASTERDRIVES. El FZ1800R16KF4 es un módulo IGBT de formato Infineon EconoPACK+:

Designación ZF:"FZ" identifica la carcasa Infineon EconoPACK+ con tecnología de contacto de ajuste a presión y diodos de rueda libre integrados: la generación de módulo IGBT que precedió al formato posterior EconoPACK+4.

Corriente del colector 1800A:La capacidad de corriente continua en estado encendido del módulo a la temperatura nominal de la caja. Con 1800 A, este es uno de los módulos IGBT estándar de mayor corriente en el formato EconoPACK+, adecuado para las clases de potencia más altas de instalaciones SIMOVERT MASTERDRIVES.

Tensión de bloqueo de 1600 V:El voltaje de ruptura colector-emisor supera los 1600 V, lo que proporciona el margen de seguridad 2 veces requerido sobre el bus de CC de ~800 V de un sistema de accionamiento de CA estándar de 480 V y cubre los voltajes de bus de CC más altos de instalaciones de suministro de CA de 660 a 690 V.

Especificaciones clave

Serie 6SY7000 — SIMOVERT MASTERDRIVES IGBT Repuestos

La serie de catálogo 6SY7000 es la gama de designación de repuestos de Siemens para módulos IGBT y semiconductores de potencia utilizados dentro de los variadores de chasis SIMOVERT MASTERDRIVES. El prefijo 6SY los identifica como repuestos SIMOVERT, no módulos IGBT independientes para distribución general en el mercado, sino unidades preconfiguradas, probadas y catalogadas para las posiciones de instalación específicas de MASTERDRIVES:

Posicionamiento específico:Cada número de pieza 6SY7000 corresponde a una posición definida dentro de un chasis de accionamiento MASTERDRIVES específico: el lado del generador, el lado de la línea o una posición de fase específica dentro del puente del inversor.

Especificaciones previamente coincidentes:Siemens garantiza que el módulo FZ1800R16KF4 en 6SY7000-0AD50 cumpla con los requisitos de interfaz térmica, montaje y accionamiento de compuerta del chasis MASTERDRIVES al que se adapta, lo que elimina la incertidumbre de compatibilidad en comparación con la obtención de un FZ1800R16KF4 genérico del catálogo de Infineon.

Aplicaciones: accionamientos industriales de alta potencia

Con 1800 A/1600 V, el 6SY7000-0AD50 sirve para las aplicaciones de accionamiento industriales más grandes:

Laminadores de la industria siderúrgica:Accionamiento principal y auxiliar del laminador en caliente y en frío, con corrientes máximas del motor en el rango de kiloamperios durante las operaciones de control de tensión y laminación de palanquillas.

Máquinas de papel y cartón:Sistemas de accionamiento principal de máquinas papeleras de gran tamaño que requieren un control suave de la velocidad variable de los motores de la clase de varios megavatios.

Polipastos mineros:Equipos de elevación de pozos de mina profundos: motores grandes, pares altos, operación regenerativa durante el descenso y ciclos de trabajo exigentes.

Convertidores de turbinas eólicas:Etapas de inversor del lado de la red y del lado del generador en convertidores de energía de turbinas eólicas de varios megavatios, donde el voltaje de bloqueo de 1600 V se adapta a voltajes de enlace de CC más altos utilizados en diseños de convertidores de alto voltaje

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre 6SY7000-0AD50 (1800A) y 6SY7000-0AC37 (1200A) en el mismo sistema MASTERDRIVES?

6SY7000-0AD50 (FZ1800R16KF4, 1800A) es el módulo inversor lado generador/motor en las configuraciones MASTERDRIVES de mayor potencia. 6SY7000-0AC37 (FZ1200R16KF4, 1200A) es el módulo del lado de línea/alimentación en sistemas MASTERDRIVES regenerativos. El lado del generador generalmente transporta una corriente máxima más alta que el lado de la línea durante eventos de sobrecarga del motor; de ahí la clasificación más alta de 1800 A para la posición del lado del generador.

P2: ¿Se puede sustituir 6SY7000-0AD50 por un FZ1800R16KF4 de origen directo de Infineon?

Técnicamente, el 6SY7000-0AD50 utiliza el Infineon FZ1800R16KF4 como su dispositivo IGBT principal. Sin embargo, los módulos de la serie Siemens 6SY7000 están preseleccionados y catalogados para la posición de instalación específica de MASTERDRIVES. Para fines de garantía y servicio de SIMOVERT MASTERDRIVES, el enfoque correcto es utilizar el 6SY7000-0AD50 catalogado por Siemens. La sustitución directa de Infineon FZ1800R16KF4 es técnicamente posible para ingenieros experimentados en mantenimiento de variadores que puedan verificar la interfaz térmica y la compatibilidad de montaje.

P3: ¿Qué precauciones de seguridad se aplican al reemplazar 6SY7000-0AD50 en un chasis MASTERDRIVES?

El bus de CC SIMOVERT MASTERDRIVES de clase 1600 V retiene voltaje peligroso después del aislamiento de la red eléctrica; siga el procedimiento de descarga completa del manual de mantenimiento de MASTERDRIVES y verifique que el voltaje del bus de CC esté por debajo de 50 V antes de acceder a los componentes de la etapa de potencia. Con una capacidad de 1800 A, estos módulos son físicamente grandes y pesados: se requieren ambas manos y precauciones ESD adecuadas. Siga las especificaciones de torque documentadas de Siemens para los tornillos de montaje del módulo.

P4: ¿Qué síntomas indican un fallo del módulo IGBT 6SY7000-0AD50 en una instalación de MASTERDRIVES?

Las fallas de IGBT del lado del generador generalmente generan alarmas de hardware F030 que indican sobrecorriente, cortocircuito o desaturación del módulo de alimentación, que aparecen durante la habilitación del variador o bajo carga. Los códigos de alarma específicos hacen referencia a la fase del puente del inversor afectada. Distinga de las fallas del tablero de control (que producen errores de parámetros o de comunicación) y de las fallas del motor (que producen patrones de asimetría de corriente). Confirmar midiendo la resistencia de las uniones IGBT con el bus de CC descargado.

P5: ¿Cuál es la especificación de montaje y de interfaz térmica para 6SY7000-0AD50?

Los módulos FZ1800R16KF4 EconoPACK+ requieren una superficie de disipador de calor plana y limpia con un compuesto de interfaz térmica adecuado (grasa térmica o almohadilla) y un par de montaje según la especificación de la hoja de datos de Infineon FZ1800R16KF4. Una presión de contacto inadecuada o una interfaz térmica contaminada aumentan significativamente la temperatura de la unión bajo la misma disipación de energía, lo que reduce la confiabilidad del módulo y potencialmente causa fallas prematuras. Siga el manual de mantenimiento del chasis de MASTERDRIVES para conocer el par de montaje específico y la especificación del compuesto térmico.
