FANUC A20B-9000-0380 — Placa de sensor de motor de husillo

Qué es esta pieza

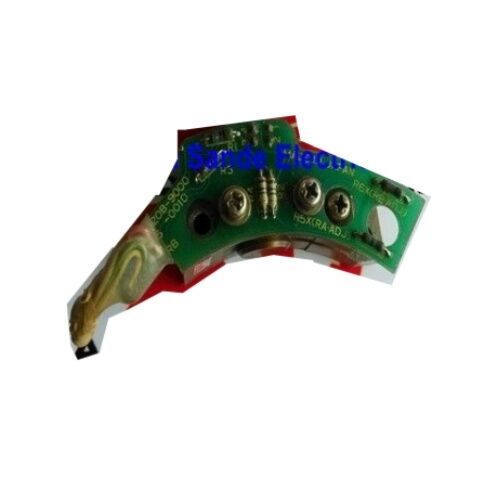

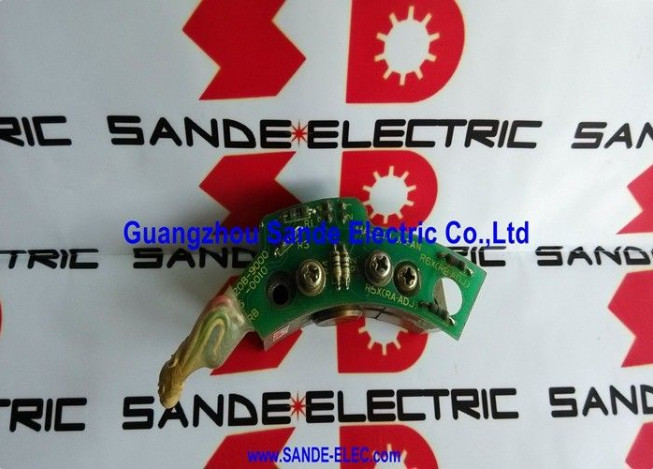

Recorra el piso de casi cualquier taller mecánico que opere equipos controlados por FANUC desde la década de 1980 hasta principios de la de 2000, y encontrará la serie de sensores A20B-9000 realizando un trabajo silencioso y poco glamoroso dentro del motor del husillo. La A20B-9000-0380 es una PCB de sensor de motor de husillo y convertidor de señal — una placa pequeña pero mecánicamente crítica que se encuentra dentro de la carcasa del motor, lee las señales de captación óptica generadas por el rotor giratorio y convierte esas formas de onda sinusoidales analógicas en señales digitales limpias de onda cuadrada que el sistema de control CNC de FANUC puede utilizar.

Sin que esta placa funcione correctamente, el control no tiene una imagen fiable de lo que está haciendo el husillo. La retroalimentación de velocidad colapsa, la orientación del husillo falla y el roscado rígido — que depende completamente de conocer la posición angular exacta del husillo en todo momento — se vuelve imposible. La máquina aún puede funcionar en algún modo degradado, pero cualquier operación que dependa del movimiento coordinado del husillo a la alimentación provocará una alarma o producirá chatarra.

Función y ruta de la señal

El conjunto del sensor en un motor de husillo AC FANUC funciona en dos etapas. La primera etapa es el elemento de captación óptica en sí mismo — un conjunto de fotodetectores que lee un disco o anillo codificado en el eje del rotor, generando salidas sinusoidales analógicas (sin/cos) a medida que el eje gira. Estas señales analógicas transportan información de posición y velocidad, pero el controlador CNC digital no puede leerlas directamente.

La segunda etapa es la PCB convertidora de señal A20B-9000-0380. Toma la salida sin/cos del sensor, la procesa a través de su circuitería a bordo y produce:

• Salida de pulso incremental en cuadratura — señales de onda cuadrada de fase A y B a partir de las cuales el control calcula tanto la velocidad como la dirección de rotación
• Pulso de referencia cero (pulso de una revolución) — un pulso marcador generado una vez por cada revolución completa del eje del motor, de aproximadamente 120 microsegundos de duración, que el control utiliza para establecer una referencia angular absoluta cada vez que se centra el husillo

Esta combinación es lo que hace posibles las funciones de orientación del husillo, control del eje C (en máquinas donde el husillo se duplica como eje de posicionamiento) y roscado rígido en sistemas FANUC heredados.

Información de la pieza de un vistazo

La serie A20B-9000 en contexto

La serie A20B-9000 abarca varias variantes de placas de sensor de husillo que parecen superficialmente similares pero no son intercambiables. Los modelos -0300 y -0380 son listados frecuentemente juntos por especialistas en piezas FANUC y cumplen funciones comparables en diferentes generaciones de motores de husillo. Otras variantes de la misma familia — incluyendo los modelos -0120, -0180 y -0500 — cubren diferentes tamaños de bastidor de motor, configuraciones de conector o diseños de circuito revisados introducidos en diferentes momentos de la historia de producción de motores de husillo de FANUC.

Obtener el sufijo correcto no es opcional. Sustituir la variante incorrecta de A20B-9000 o bien impedirá que la placa encaje en el conector físico del motor, producirá recuentos de pulsos incorrectos que causarán errores de posición, o hará que el CNC genere una alarma inmediatamente al habilitar el husillo. Al solicitar un reemplazo, siempre verifique el número de pieza de la placa de identificación del motor o la etiqueta de la placa del sensor original en lugar de confiar únicamente en el tamaño del bastidor del motor.

Cuando esta placa falla — síntomas a conocer

La A20B-9000-0380 es una PCB pasiva sin refrigeración activa ni piezas móviles, por lo que tiende a durar más que muchos otros componentes del sistema de husillo. Cuando falla, las causas más comunes son la contaminación por entrada de niebla de aceite en la carcasa del motor, la fatiga de las juntas de soldadura inducida por vibración o la degradación relacionada con la edad de los componentes ópticos en el lado de captación.

Las alarmas CNC típicas asociadas con la falla de la placa del codificador en sistemas FANUC incluyen:

• SP9001 / SP9002 — Error de retroalimentación de velocidad del motor de husillo
• SP9003 — Anomalía de la señal del codificador de posición del husillo
• 434 / 435 — Desconexión del sensor del husillo o pérdida de señal (el número de alarma varía según la generación del CNC)

Antes de condenar la placa A20B-9000-0380 en sí, vale la pena revisar el conector entre la placa y el cable de retroalimentación del motor, ya que la interfaz de 12 pines es un punto débil conocido en máquinas con alta vibración o mantenimiento infrecuente. Un pin suelto o corroído producirá síntomas idénticos a una PCB defectuosa.

Consideraciones de adquisición y reparación

FANUC ya no fabrica la A20B-9000-0380 como un artículo de nueva producción. Las unidades originales genuinas — a menudo descritas como stock OEM de Japón — circulan a través del mercado de excedentes industriales y especialistas en piezas CNC. Antes de comprar, confirme con el proveedor que:

1. La unidad ha sido probada eléctricamente (no solo inspeccionada visualmente)
2. El conector de 12 pines y todas las juntas de soldadura pasantes están intactas
3. La superficie de captación óptica está limpia y libre de contaminación

Para máquinas donde el costo de tiempo de inactividad es alto, algunas empresas de servicio CNC ofrecen reparación a nivel de placa en componentes de la serie A20B-9000, restaurándolos a una condición de servicio a un costo considerablemente menor que obtener un reemplazo de existencias excedentes. Esto vale la pena explorarlo si el elemento de captación óptica en sí mismo todavía está intacto y la falla se limita a la circuitería de conversión de señal.

Preguntas frecuentes

P1: ¿Qué motores de husillo FANUC utilizan la placa codificadora A20B-9000-0380?

La A20B-9000-0380 está diseñada para motores de husillo AC FANUC de primera generación que utilizan un sensor de captación óptica interno con una interfaz de retroalimentación de 12 pines. Se empareja frecuentemente junto con la A20B-9000-0300 en listados de piezas, lo que indica un uso compartido en una familia común de bastidores de motores de husillo FANUC producidos durante la misma época. Dado que FANUC no publica una tabla de referencias cruzadas completa en el dominio público, la forma más fiable de confirmar la compatibilidad es comparar el número de pieza impreso en la placa del sensor existente dentro de su motor con la unidad de reemplazo antes de la compra. Si el motor ha sido reparado o remanufacturado previamente, el número de pieza de la placa original puede haber cambiado.

P2: ¿Se puede reemplazar la A20B-9000-0380 con otra variante de A20B-9000 si la pieza exacta no está disponible?

No sin verificación. La serie A20B-9000 cubre múltiples variantes de sensores de husillo que difieren en la asignación de pines del conector, el recuento de pulsos de salida y el diseño del circuito. Una placa físicamente similar de un sufijo diferente puede no producir la misma frecuencia de pulso o conectarse a la misma interfaz de 12 pines, lo que lleva a errores de cálculo de velocidad o condiciones de alarma inmediatas en el CNC. Si el sufijo -0380 exacto no está disponible, un técnico de servicio cualificado por FANUC o un especialista experimentado en piezas CNC debe revisar las especificaciones del motor antes de intentar cualquier sustitución cruzada.

P3: ¿Con qué generaciones de control CNC es compatible esta placa?

La A20B-9000-0380 se produjo para trabajar con sistemas CNC FANUC que aceptan el formato de retroalimentación del sensor de husillo utilizado por los motores de husillo AC FANUC de primera generación, cubriendo sistemas como la Serie 0, Serie 10/11, Serie 15 de FANUC y hardware de control relacionado del período de producción correspondiente. Las máquinas que ejecutan estos controles con motores de husillo compatibles son la aplicación principal. Los sistemas de husillo FANUC posteriores se trasladaron a diferentes tecnologías de codificadores (como las familias de sensores αi y βi), que utilizan placas y conectores completamente diferentes. La A20B-9000-0380 no se aplica a esas generaciones de motores.

P4: ¿Es esta placa lo mismo que el codificador de posición del husillo (pulsecoder serie A860)?

No, son dos componentes distintos que cumplen funciones diferentes en el sistema de husillo FANUC. La A20B-9000-0380 es una placa convertidora de señal de sensor montada dentro de la carcasa del motor del husillo, que convierte la salida de captación óptica interna en señales de retroalimentación digital. Los codificadores de posición serie A860 (como las familias A860-0309 o A860-0382) son sensores externos típicamente montados en la nariz del husillo o a través de un acoplamiento mecánico, utilizados específicamente para la orientación del husillo de alta resolución y el control del eje C. En muchas máquinas, ambos tipos de retroalimentación existen simultáneamente: el sensor interno del motor maneja la regulación de velocidad mientras que el codificador de posición externo maneja el posicionamiento angular.

P5: ¿Cómo se debe manipular y almacenar la A20B-9000-0380 para evitar daños antes de la instalación?

Como todas las PCB de codificador FANUC de precisión, la A20B-9000-0380 debe manipularse con precauciones ESD estándar: pulsera con conexión a tierra y embalaje antiestático. La superficie de captación óptica (si está expuesta) debe mantenerse completamente libre de huellas dactilares, aceite y polvo; incluso una fina película de contaminación en la ruta óptica reducirá la calidad de la señal y puede causar alarmas intermitentes bajo vibración. El almacenamiento a largo plazo debe ser en una bolsa antiestática sellada dentro de un ambiente seco y estable a temperatura, lejos de campos magnéticos y luz solar directa. Antes de la instalación, inspeccione el cuerpo del conector de 12 pines en busca de pines deformados o empujados hacia atrás, ya que el daño del conector durante el envío es la causa más común de problemas con las placas usadas que llegan de proveedores de excedentes.
