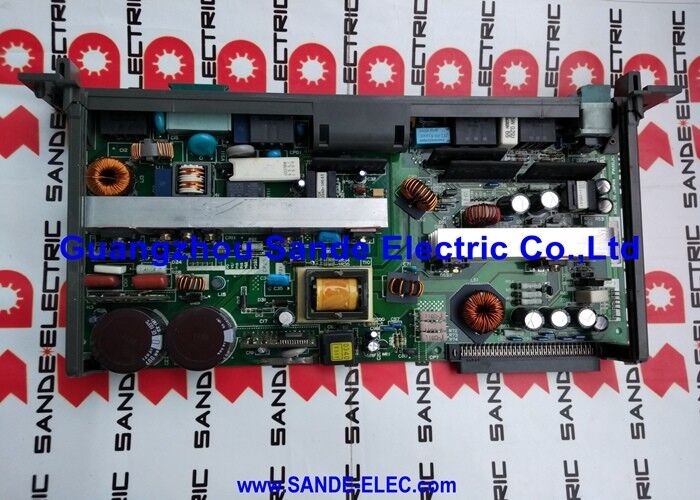

Interfaz de codificador de posición de módulo PLC de la placa de circuito CNC Fanuc A20B-2100-0270

A20B-2100-0270 | PCB de interfaz de detector de posición de 4 ejes FANUC: interfaz de retroalimentación de eje CNC SDU1 / 16i / 18i / 21i

A20B-2100-0270 — La PCB dentro del módulo de interfaz del detector SDU1

El A20B-2100-0270 es la placa de circuito impreso en el corazón del módulo FANUC A02B-0236-C203 SDU1 (Unidad de servodetector de báscula). Este módulo es la capa de interfaz de hardware que se encuentra entre la unidad de control CNC de la serie i de FANUC y los detectores de posición: los codificadores o escalas lineales montadas en los servoejes de la máquina herramienta.

En la arquitectura CNC de la serie i de FANUC, el módulo SDU1 (que contiene A20B-2100-0270) maneja las señales del detector de posición para los cuatro ejes básicos:

Acondicionamiento de señal:La PCB recibe el codificador sin procesar o las señales de retroalimentación de escala de cada eje y las acondiciona: filtrándolas, almacenándolas en un búfer y convirtiéndolas al formato que el algoritmo de servocontrol del CNC requiere para el cálculo de posición y velocidad.

Monitoreo de fallas:La PCB monitorea las señales entrantes del detector en busca de anomalías (cables rotos, pulsos faltantes y errores de nivel de señal que indicarían fallas en el codificador o la báscula) generando condiciones de alarma apropiadas en el CNC.

Especificaciones clave

A02B-0236-C203 — El conjunto del módulo SDU1

La PCB A20B-2100-0270 está instalada dentro del módulo A02B-0236-C203 SDU1. El módulo SDU1 completo proporciona la carcasa mecánica, los conectores y los componentes adicionales (incluido un fusible Alpha A60L-0001-0290#LM20) junto con la PCB A20B-2100-0270. En instalaciones de máquinas herramienta más grandes, se pueden configurar múltiples módulos SDU con un módulo maestro primario y módulos esclavos para manejar ejes adicionales más allá de los cuatro ejes básicos.

Escenarios de aplicación

Fallo de la interfaz del detector de posición en el CNC serie i:Un centro de mecanizado FANUC 18i desarrolla condiciones de servoalarma en uno o más ejes: el CNC no lee correctamente las señales del detector de posición de esos ejes. El módulo A02B-0236-C203 SDU1 se identifica como el fallo, con A20B-2100-0270 como PCB en su interior. La sustitución de la PCB restablece la retroalimentación correcta de la posición del eje.

Reemplazo de la interfaz del codificador CNC 16i:Un centro de torneado FANUC Serie 16i requiere el reemplazo de la PCB de interfaz del detector de posición como parte de una revisión de la unidad de control CNC.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre A20B-2100-0270 (la PCB) y A02B-0236-C203 (el módulo)?

A20B-2100-0270 es la placa de circuito impreso desnuda, el componente electrónico que contiene los circuitos de procesamiento de señales. A02B-0236-C203 es el conjunto completo del módulo SDU1: la carcasa, los conectores y el conjunto electrónico completo que incluye A20B-2100-0270 como PCB central más un fusible Alpha y otros componentes. Cuando falla la PCB, A20B-2100-0270 se puede reemplazar de forma independiente si la carcasa y los conectores del módulo no están dañados.

P2: ¿Qué alarmas del CNC indican una falla A20B-2100-0270?

Las fallas de la interfaz del detector de posición producen servoalarmas en el CNC FANUC, generalmente SV0360 (codificador de impulsos desconectado), SV0380 (codificador desconectado) o alarmas de señal de retroalimentación relacionadas en uno o más ejes. La designación del eje de la alarma indica qué ruta de retroalimentación del eje ha fallado, apuntando al circuito de interfaz del detector específico en A20B-2100-0270. Si el codificador y su cable se prueban correctamente pero la alarma persiste, la PCB es el foco de diagnóstico.

P3: ¿A20B-2100-0270 admite retroalimentación de escala lineal y codificadores rotativos?

El módulo SDU1 y su PCB A20B-2100-0270 están diseñados para interactuar con los tipos de detectores de posición FANUC: codificadores de impulsos giratorios en servomotores y, con convertidores de interfaz adecuados, sistemas de escala lineal. Los tipos de detectores específicos admitidos dependen de la configuración de hardware del módulo SDU1 y de la documentación de hardware de la serie i de FANUC aplicable para el CNC en cuestión.

P4: ¿Qué precauciones de ESD se aplican al manipular A20B-2100-0270?

Apague completamente la unidad de control CNC antes de acceder al módulo SDU1 o su PCB. Maneje A20B-2100-0270 con una muñequera antiestática con conexión a tierra sobre una superficie segura contra ESD. La PCB contiene circuitos de procesamiento de señales analógicas de precisión para la retroalimentación del codificador; estos son particularmente sensibles a las descargas electrostáticas. Reemplace el fusible Alfa (A60L-0001-0290#LM20) si se fundió durante el evento de falla.
