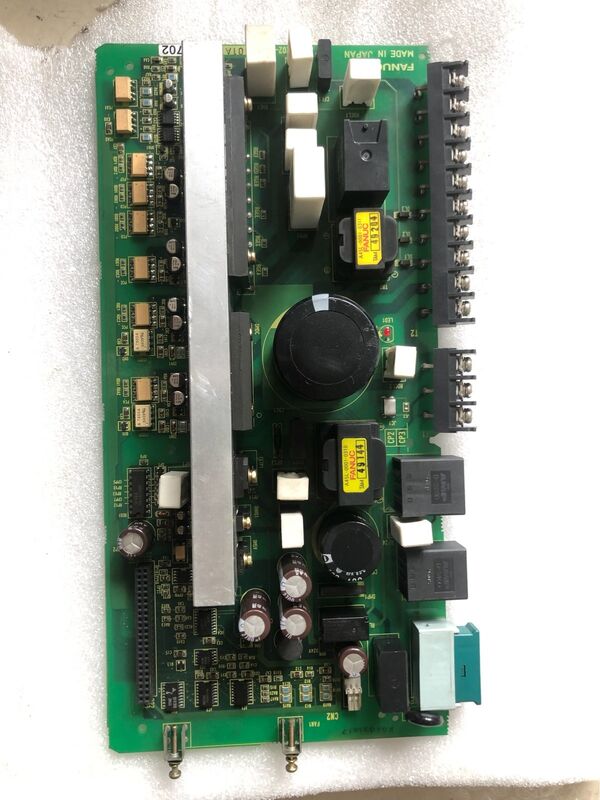

Placa de circuito de servomotor Fanuc CNC nueva A16B-2202-0184

A16B-2202-0184 | PCB de la serie FANUC A16B-2202: gama 018x / placa de unidad Alpha / repuesto de unidad CNC

A16B-2202 — Familia de placas de accionamiento Alpha de FANUC

La serie A16B-2202 es una familia confirmada de placas de componentes de accionamiento Alpha de FANUC: abarca placas de cableado, PCB de interfaz de alimentación y placas de circuito interno para servoamplificadores Alpha, módulos de fuente de alimentación y controladores de husillo.

Las placas confirmadas dentro de la serie A16B-2202 incluyen PCB que sirven:

• Servomódulos Alpha SVM (placas de cableado de servoamplificador)
• Módulos de fuente de alimentación Alpha PSM (confirmado: A16B-2202-0542 dentro del A06B-6081-H103 PSM)
• Módulos de husillo Alpha SPM

El A16B-2202-0184 en la posición 018x ocupa el rango inicial de la numeración A16B-2202; el rango 018x refleja una generación anterior de componentes de unidad Alpha dentro de la serie.

Información clave del producto

Placas de unidad A16B-2202: capa de interfaz de alimentación

Los módulos de accionamiento FANUC Alpha utilizan placas de la serie A16B-2202 como PCB de interfaz de etapa de potencia dentro de cada módulo de accionamiento. Estos tableros:

Conexión de la etapa de potencia:Enrute las señales de accionamiento de puerta, las salidas de sensores de corriente y las señales de detección de fallos entre el hardware de alimentación del módulo de accionamiento y su PCB de control.

Monitoreo de protección:Recopile señales de temperatura, sobrecorriente y falla del bus de la etapa de potencia y preséntelas a la electrónica de control para tomar medidas protectoras.

Enrutamiento del conector:Proporcione los puntos de conexión física para terminales de alimentación, cables de sensores y señales de control dentro de la estructura del módulo variador.

Escenarios de aplicación

Fallo en la placa de accionamiento Alpha:Un servo o módulo de fuente de alimentación FANUC Alpha desarrolla fallas en la etapa de potencia. A16B-2202-0184 se identifica por su etiqueta dentro del módulo variador. El reemplazo restaura la función de la unidad.

Mantenimiento de la unidad:Una instalación de producción que mantiene equipos de accionamiento FANUC Alpha almacena A16B-2202-0184 para el módulo de accionamiento específico en el que está instalado.

Preguntas frecuentes

P1: ¿Cómo puedo confirmar que A16B-2202-0184 es la placa correcta para mi unidad FANUC Alpha?

Lea el número de pieza en la etiqueta de la placa dentro del módulo variador. Si dice A16B-2202-0184, este es el reemplazo confirmado. Haga una referencia cruzada con la tabla de repuestos del manual de mantenimiento de FANUC Alpha correspondiente para confirmar la posición de la placa dentro del módulo de accionamiento específico.

P2: ¿Cuál es la relación entre A16B-2202-0184 y la PCB de control en el mismo módulo variador?

Los módulos de unidad Alpha contienen dos placas principales. A16B-2202-0184 maneja las conexiones de nivel de potencia: enrutamiento del controlador de puerta, detección de corriente y recolección de señales de falla desde la etapa de potencia. Una PCB de control independiente maneja el algoritmo de accionamiento, la comunicación y la servoregulación. Ambos deben funcionar correctamente para que la unidad funcione.

P3: ¿Qué síntomas de alarma del variador indican una falla en la placa A16B-2202-0184?

Las alarmas de la etapa de potencia (sobrecorriente, falla de puerta IGBT o anomalías de corriente de fase que aparecen constantemente al habilitar el variador) sugieren una falla en la placa del variador. Si la PCB de control, el motor y el suministro se prueban correctamente pero las alarmas de la etapa de potencia persisten, A16B-2202-0184 es la siguiente prioridad de diagnóstico.

P4: ¿Qué precauciones de seguridad y ESD se aplican al manipular A16B-2202-0184?

Apague completamente el sistema de propulsión FANUC Alpha. Verifique que el voltaje del bus de CC esté por debajo de los niveles seguros antes de acceder a las placas internas: los módulos de unidad Alpha retienen la carga del bus después del apagado. Maneje A16B-2202-0184 con una muñequera antiestática sobre una superficie segura contra ESD.
