ZWS150AF-24/J∙ TDK-Lambda 150W AC/DC Fuente de alimentación de marco abierto ∙ 24V / 6.3A / 85 ∙ 265V AC Entrada universal / Factor de alimentación corregido / conectores JST
ZWS150AF Compacto 150W Cuadro abierto para uso industrial

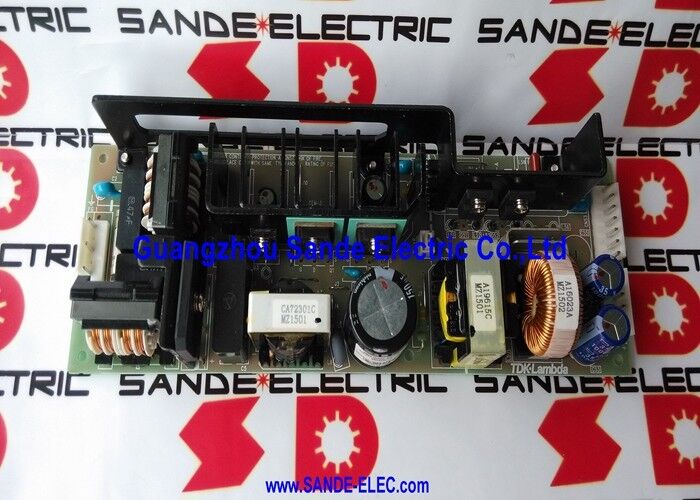

El ZWS150AF-24/J es una fuente de alimentación de 150W de salida única de TDK-Lambda en la clase de 24V. Una unidad compacta de conversión de energía AC/DC montada en la placa diseñada para incorporarse en equipos industriales.El formato de marco abierto, en comparación con los suministros cerrados o DIN-rail,permite integrar la unidad de suministro de energía directamente en el chasis o en los marcos del equipo, cuando el espacio es importante y el equipo anfitrión proporciona su propia protección de la caja.
El sufijo "/J" identifica la versión del conector JST las conexiones de salida e entrada se realizan a través de conectores enchufables de la serie JST en lugar de terminales de tornillo,simplificación del montaje y la gestión de cables en la fabricación OEM.
Especificaciones clave
| Parámetro |
Valor |
| Voltado de salida |
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. |
| Corriente de salida |
6.3A continuo |
| Producción máxima |
12A (máximo 10 segundos, derecho del 35%) |
| Clasificación de potencia |
151.2W (enfriamiento por convección) |
| Válvula de entrada |
85265V CA / 120370V CC |
| Corriente de entrada |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Corrección del factor de potencia |
- ¿ Qué? |
| Conectores |
JST (/variante J) |
| Las dimensiones |
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| Temperatura de funcionamiento |
-10°C a +70°C |
Input universal y compatibilidad global de la energía
El rango de entrada de corriente alterna de 85265V del ZWS150AF-24/J cubre la gama completa de voltajes de alimentación de corriente alterna industriales y comerciales globales:
Las partidas de los componentes de las placas de acero son:La norma de suministro industrial japonesa (100 V) y algunos voltajes de suministro regionales.
120 V de corriente alternaNorma residencial e industrial ligera de América del Norte.
Las partidas de los componentes de las placas de alumbrado deberán estar equipadas con un dispositivo de transmisión de luz.Norma europea de fase única para el sector industrial y residencial.
Las partidas de los componentes de las placas de aluminio deberán estar equipadas con un dispositivo de transmisión de luz de alta intensidad.Muchos estándares industriales asiáticos y de mercados emergentes.
A single ZWS150AF-24/J supply operates correctly on any supply from 85V to 265V AC without modification or range switching — making it a true global-use power supply suitable for equipment sold in multiple markets.
Escenarios de aplicación
Fuente de alimentación de los equipos de automatización de fábrica:Un gabinete de control que contiene módulos PLC, paneles HMI y hardware de E/S requiere una fuente de alimentación regulada de 24 V CC.ZWS150AF-24/J proporciona 151W de potencia continua de 24V con entrada de CA universal suportando el despliegue global del equipo sin variantes de alimentación.
El sistema FANUC CNC para el reemplazo de la fuente de alimentación:Un sistema de control CNC FANUC equipado con A14L-0156-0001#24 desarrolla fallas en la fuente de alimentación.
Preguntas frecuentes
P1: ¿Qué significa el sufijo "/J" en ZWS150AF-24/J?
La "/J" identifica la variante de conector JST de la fuente de alimentación ZWS150AF-24.La versión "/J" reemplaza los terminales de tornillo con conectores enchufables de la serie JST que permiten conexiones de arneses precableadas durante el ensamblaje del equipoLos conectores JST proporcionan una conexión segura y resistente al tirón y son adecuados para entornos de fabricación OEM donde el ensamblaje del arnés y la instalación de la fuente de alimentación son operaciones separadas.
P2: ¿Cuál es el rango de ajuste de voltaje de salida de ZWS150AF-24/J?
El voltaje de salida de 24 V se puede ajustar ±10% del valor nominal Esto permite el ajuste fino de la alimentación para compensar la caída de voltaje del cable en el sistema de distribución o para que coincida con el requisito de voltaje exacto de una carga conectada.
P3: ¿Requiere el ZWS150AF-24/J un ventilador externo para funcionar a plena carga?
La potencia nominal de 151,2 W se especifica para la refrigeración por convección (aire natural) no se requiere aire forzado al nivel de potencia nominal dentro del rango de temperatura especificado (−10 °C a +70 °C).si la temperatura ambiente en el recinto del equipo receptor es superior a 50 °C a plena cargaLa serie ZWS150AF está totalmente calificada a 70°C con enfriamiento por convección, que es adecuado para la mayoría de los ambientes de gabinetes industriales.
P4: ¿El rango de entrada de CA de 85 265 V es continuamente variable, o hay ajustes de voltaje específicos?
La entrada es continuamente variable en todo el rango de 85 ∼265 V CA ∼ no se requiere interruptor o modificación de selección de rango.El extremo delantero PFC y el rectificador de amplio alcance dentro del ZWS150AF-24/J manejan la variación de voltaje de entrada automáticamenteLa fuente de alimentación se puede conectar directamente a cualquier fuente de energía AC dentro del rango sin ninguna intervención del usuario.
P5: ¿Qué protecciones incluye el ZWS150AF-24/J?
El ZWS150AF-24/J incorpora funciones de protección SMPS estándar: protección contra exceso de corriente (OCP limita la corriente de salida antes de que el suministro se dañe),Protección contra sobresalientes (OVP , protegiendo las cargas conectadas), y la protección de entrada transitoria (suprimir los picos de voltaje en la entrada de CA).Corriente de fuga de tierra de 5 mA ️ cumplimiento de los requisitos de seguridad de los equipos en los que la fuga de tierra está regulada.
