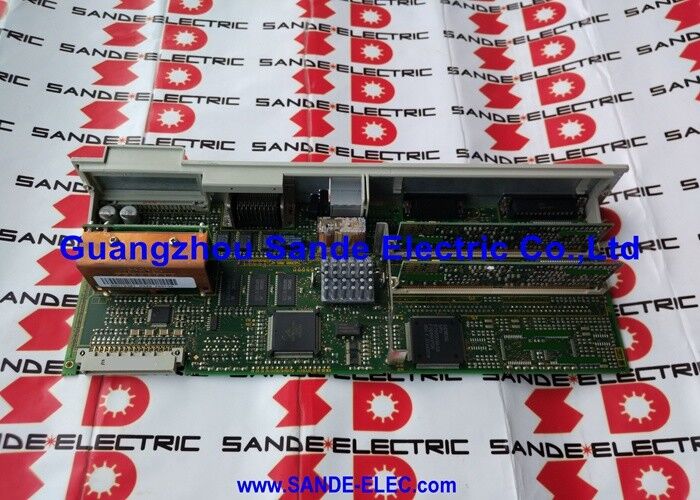

Siemens Simodrive 611 Digital High Performance Direct MEAS System 6SN1118-0DK23-0AA0

6SN1118-0DK23-0AA0 | Módulo de rendimiento digital Siemens SIMODRIVE 611-D: circuito cerrado/sistema de medición directa/unidad de control de rendimiento CNC

6SN1118 — Familia de unidades de control de rendimiento SIMODRIVE 611-D

El 6SN1118-0DK23-0AA0 pertenece a la familia de unidades de control de rendimiento 6SN1118: los módulos enchufables que proporcionan la capa de inteligencia dentro de los módulos de accionamiento SIMODRIVE 611-D. Dentro de la subfamilia 6SN1118-0Dxx23:

La designación DK23 dentro de 6SN1118 identifica una combinación específica de configuración de eje y tipo de sistema de medición, que se distingue del DG21 (1 eje, descrito anteriormente) por la letra de configuración "K" y el código de variante "23".

Especificaciones clave

Aplicaciones: donde importa la medición directa

Centros de mecanizado de alta precisión:Mecanizado de cinco ejes de componentes aeroespaciales, mecanizado de matrices y moldes, y mandrinado con plantilla de precisión, donde los errores de posicionamiento de los ejes debidos al error de paso del husillo o la deriva térmica se propagarían directamente a errores dimensionales en la pieza de trabajo.

Rectificadoras:El rectificado de precisión requiere mantener una precisión de posición a nivel de micras durante largos ciclos de rectificado a pesar de la expansión térmica. La medición directa mediante encoders lineales corrige esta expansión en tiempo real.

Ejes CMM (Máquina de medición de coordenadas):Los ejes de las máquinas de medición deben tener una precisión de posición verificada independientemente del desgaste mecánico; los codificadores directos proporcionan esto independientemente del estado del husillo de bolas o de la cremallera.

Escenarios de aplicación

Fallo en el eje de medición directa del SIMODRIVE 611-D:En una máquina herramienta CNC con ejes de medición directa se producen errores en el control de posición en un eje; el fallo se identifica en el módulo de potencia con capacidad de medición directa. 6SN1118-0DK23-0AA0 se instala como reemplazo. Se restablece el control de posición correcto de alta precisión.

Puesta en marcha del accionamiento del centro de mecanizado de alta precisión:Se pone en marcha un centro de mecanizado de precisión con encoder lineal en todos los ejes con accionamientos SIMODRIVE 611-D. 6SN1118-0DK23-0AA0 se instala en cada módulo de accionamiento que se conecta a un eje de medición directo.

Preguntas frecuentes

P1: ¿Cuál es la mejora práctica en la precisión de la medición directa en comparación con la retroalimentación solo del motor?

La precisión de posicionamiento del codificador del motor por sí sola está limitada por el error de paso del husillo, la expansión térmica del husillo y el juego. Los sistemas de husillo típicos alcanzan una precisión de posicionamiento de ±5 a 15 micrones. Con la medición directa del codificador lineal a través de un módulo como 6SN1118-0DK23-0AA0, el bucle de posición se cierra en la posición real del eje, eliminando el error de paso y la deriva térmica del presupuesto de error, logrando ±1 a 3 micras dependiendo de la resolución del codificador.

P2: ¿Qué tipos de codificadores admite 6SN1118-0DK23-0AA0 para el canal de medición directo?

Los módulos de rendimiento de medición directa SIMODRIVE 611-D aceptan codificadores lineales o rotativos de alta resolución para el canal de medición directa, típicamente Heidenhain o básculas lineales equivalentes con interfaces sen/cos 1Vpp o digitales. El tipo de codificador específico y la resolución admitidos por 6SN1118-0DK23-0AA0 se confirman en las descripciones de funciones y la documentación de hardware aplicables de Siemens SIMODRIVE 611-D.

P3: ¿Se puede utilizar 6SN1118-0DK23-0AA0 sin un codificador de medición directa, utilizando únicamente el codificador del motor?

Un módulo de rendimiento de medición directa normalmente puede funcionar en modo solo codificador de motor cuando la entrada del codificador directo no está conectada, pero esto anula el propósito del módulo de mayor especificación. El uso de 6SN1118-0DK23-0AA0 sin un codificador directo sustituye a un módulo de rendimiento estándar y no aprovecha la capacidad de medición directa. Confirme en la documentación de SIMODRIVE 611-D si esta variante específica admite el funcionamiento solo con codificador de motor.

P4: ¿Reemplazar 6SN1118-0DK23-0AA0 requiere copia de seguridad y restauración de parámetros?

Sí, las unidades de control de rendimiento SIMODRIVE 611-D almacenan parámetros de accionamiento específicos del eje. Al reemplazar 6SN1118-0DK23-0AA0, se debe hacer una copia de seguridad de los parámetros del variador (incluidos los datos de configuración del codificador del motor y del codificador directo) antes de retirarlos y restaurarlos en la unidad de reemplazo a través de la función de gestión de datos del variador del CNC SINUMERIK. Se necesita especial atención a los parámetros de escala del codificador directo; estos deben configurarse correctamente para la escala lineal específica instalada en el eje de la máquina.
