CP 5412 Procesador de comunicación Siemens A2 Tarjeta ISA 6GK1541-2BA00

6GK1541-2BA00 | Tarjeta Siemens SIMATIC NET CP 5412/A2 PROFIBUS ISA — Conexión PG/PC a PROFIBUS / 16 bits / Versión 2

CP 5412/A2: la puerta de enlace PROFIBUS para PG y PC

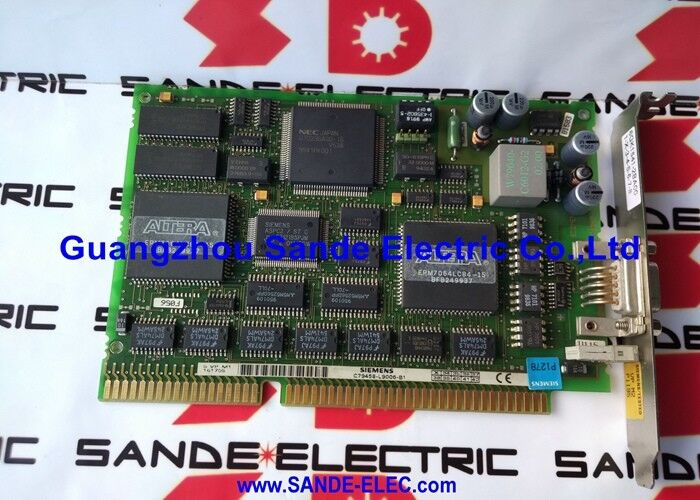

El 6GK1541-2BA00 es el CP 5412/A2, una placa procesadora de comunicaciones SIMATIC NET que se instala en la ranura de bus ISA de una PC y proporciona una interfaz maestra o esclava PROFIBUS. Esta tarjeta era la solución de hardware estándar para conectar PG (dispositivos de programación) Siemens y PC de uso general que ejecutan STEP 5, STEP 7 u otro software de ingeniería y diagnóstico SIMATIC a redes de bus de campo PROFIBUS DP/FMS.

El CP 5412/A2 ("A2" = versión de hardware 2) proporciona la capa física PROFIBUS, la temporización y el manejo de protocolo necesarios que un puerto serie o paralelo de una PC estándar no puede proporcionar; PROFIBUS requiere una comunicación específica en tiempo real que una tarjeta de procesador dedicada maneja independientemente de la CPU principal de la PC.

Especificaciones clave

PROFIBUS: el estándar de bus de campo industrial

PROFIBUS (Process Field Bus) es un estándar de bus de campo industrial ampliamente implementado en sistemas PLC SIMATIC de Siemens, máquinas CNC SINUMERIK, sistemas de accionamiento SIMODRIVE e instrumentación de procesos:

PROFIBUS DP (Periféricos Descentralizados):La variante más común, diseñada para un rápido intercambio de datos entre un controlador maestro (PLC o CNC) y esclavos de E/S distribuidas (estaciones de E/S remotas, variadores, sensores). DP opera a velocidades de hasta 12 Mbit/s.

PROFIBUS FMS (Especificación de mensajes de campo):Una variante más antigua para el intercambio de datos entre dispositivos de campo inteligentes, menos utilizada que DP.

El CP 5412/A2 6GK1541-2BA00 proporciona a la PC la capacidad de actuar como un nodo maestro o esclavo PROFIBUS, lo que permite que el software de programación STEP 5 o STEP 7 se conecte en línea al PLC, lea diagnósticos, supervise los estados de E/S y descargue programas directamente a través de la red PROFIBUS.

Escenarios de aplicación

Conexión de red PG/PC a PROFIBUS:Una PG Siemens que ejecute el software de ingeniería STEP 7 necesita conectarse a una red PROFIBUS DP para programar o diagnosticar un sistema PLC SIMATIC S7. El CP 5412/A2 6GK1541-2BA00 proporciona la interfaz PROFIBUS desde la ranura ISA del PG.

Acceso de diagnóstico para sistemas PROFIBUS heredados:Un ingeniero de mantenimiento necesita diagnosticar una red PROFIBUS DP antigua utilizando una PG o un PC industrial con ranura ISA. La tarjeta 6GK1541-2BA00 proporciona la conexión de red física y el manejo de protocolos para el software de diagnóstico.

Preguntas frecuentes

P1: ¿Qué software se requiere para utilizar 6GK1541-2BA00 para la comunicación PROFIBUS?

El CP 5412/A2 requiere un controlador de Windows y el software SIMATIC NET, que normalmente se suministran como parte del paquete de software para PC SIMATIC NET o de la instalación del software de ingeniería STEP 7. La dirección PROFIBUS de la tarjeta y los parámetros de comunicación se configuran a través de la herramienta de configuración de la interfaz SIMATIC NET. La versión de software específica debe ser compatible con el sistema operativo host y la revisión de hardware CP 5412/A2.

P2: ¿Qué sistema operativo admite 6GK1541-2BA00?

El CP 5412/A2 fue diseñado para los sistemas operativos Microsoft Windows vigentes durante su período de producción, principalmente Windows NT, Windows 98 y Windows 2000. La compatibilidad con sistemas operativos posteriores depende de la versión del software SIMATIC NET disponible para el hardware del CP 5412. La revisión de hardware A2 corresponde al entorno de software disponible a finales de los 90 y principios de los 2000.

P3: ¿Cuál es la diferencia entre el CP 5412/A2 y las tarjetas CP PROFIBUS posteriores (como el CP 5611)?

El CP 5412/A2 (6GK1541-2BA00) utiliza el bus ISA más antiguo: cabe en las ranuras de expansión ISA de los dispositivos PG y PC industriales más antiguos de los años 90. Tarjetas posteriores como CP 5611 y CP 5613 utilizan el bus PCI, que reemplazó a ISA en las arquitecturas de PC modernas. Las tarjetas PCI proporcionan un mayor ancho de banda de bus y son compatibles con el hardware de PC de la generación actual. El CP 5412/A2 es específicamente para equipos equipados con ISA; no se puede instalar en una ranura PCI.

P4: ¿Qué cable y conector PROFIBUS se necesitan con 6GK1541-2BA00?

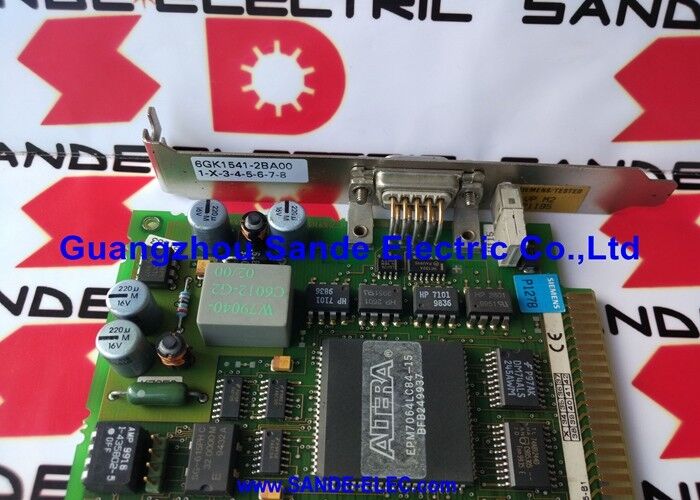

PROFIBUS DP/FMS utiliza un cable de par trenzado blindado dedicado con una impedancia característica de 150 Ω: el cable de bus PROFIBUS tipo A o tipo B. La conexión al CP 5412/A2 se realiza a través de un conector hembra Sub-D estándar de 9 pines en el soporte de la tarjeta, con los cables de señal A y B del cable PROFIBUS conectados a las posiciones de pines definidas. Para instalaciones en los extremos físicos del segmento PROFIBUS, se debe habilitar una resistencia de terminación de 150 Ω en el primer y último nodo del cable.

P5: ¿6GK1541-2BA00 es un maestro o esclavo PROFIBUS DP?

El CP 5412/A2 puede funcionar como maestro PROFIBUS DP Clase 1 (el controlador primario que gestiona el intercambio cíclico de E/S con esclavos DP), maestro DP Clase 2 (un maestro de programación y diagnóstico; la función utilizada por STEP 7 o STEP 5 para el acceso en línea) o como esclavo DP (donde el PC responde a las solicitudes de E/S de un maestro PLC). La función operativa se configura mediante el software SIMATIC NET; la tarjeta de hardware admite los tres modos.
