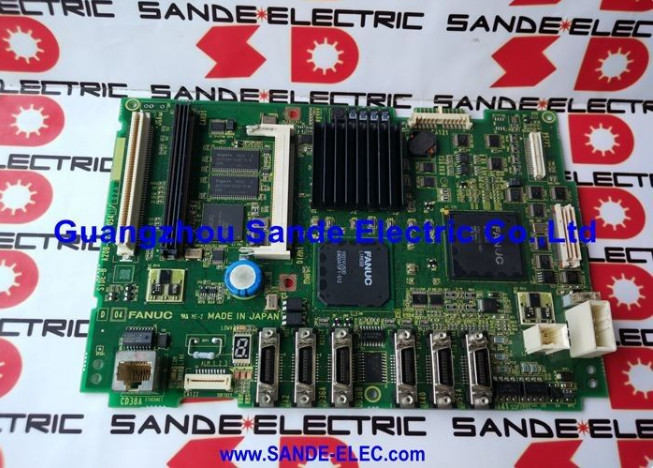

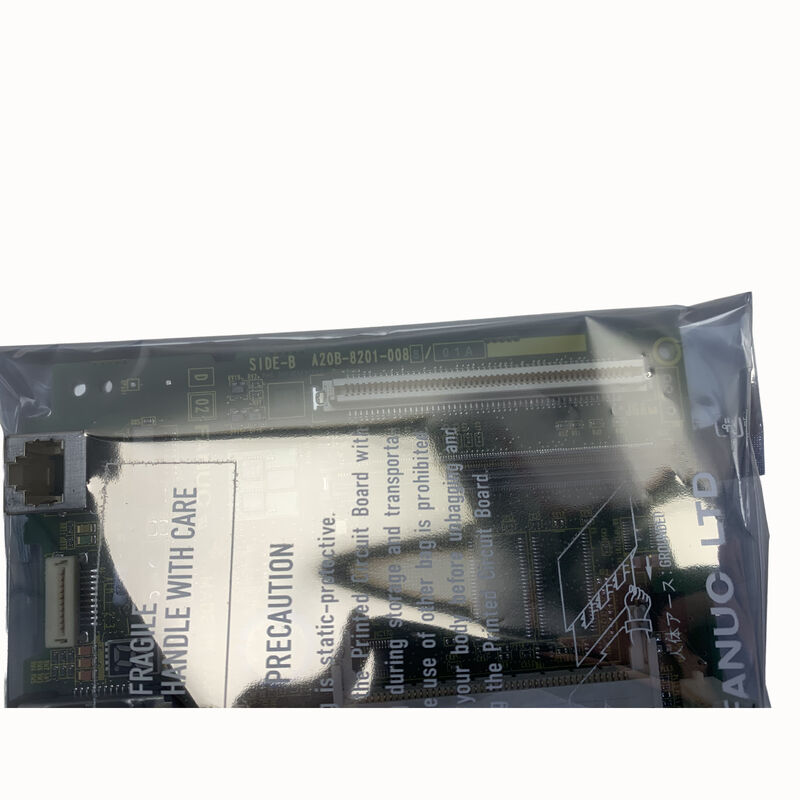

A20B-8201-0088 Placa de PCB Fanuc A20B82010088 A2OB-82OI-OO88 La placa de PCB de Fanuc también se utiliza para la fabricación de placas de PCB.

FANUC A20B-8201-0088 | Placa base principal 0i-D Mate — Serie A20B-8201, Placa de control maestro para controladores CNC FANUC Serie 0i-D Mate, Origen Japón

Descripción general

La FANUC A20B-8201-0088 es la placa base principal para el FANUC Serie 0i-D Mate, una generación de CNC que refleja una evolución fundamental en la forma en que FANUC empaqueta su inteligencia de control.

La designación "Mate" tiene un significado de ingeniería real: identifica la variante optimizada en costos y simplificada de la plataforma 0i-D, diseñada específicamente para configuraciones de máquinas herramienta que necesitan la fiabilidad total y la precisión del control de movimiento del CNC i-series de FANUC sin el recuento completo de ejes y la profundidad de opciones del buque insignia 0i-D.

La familia de placas A20B-8201 representa el cambio arquitectónico de FANUC a placas de alta integración en la generación i-series.

Mientras que la familia A16B-3200 (placas base para las series 16/18/0i-B) aceptaba muchos módulos DIMM enchufables separados para cada área funcional, la generación A20B-8201 integra más funciones directamente en la placa.

La placa base principal lleva memoria integrada, la interfaz del bus de servomotores de fibra óptica FSSB, la interfaz serie del husillo y las conexiones de E/S primarias; la A20B-8201-0088 para el 0i-D Mate representa esta filosofía de diseño aplicada al factor de forma compacto del controlador Mate.

La serie 0i-D de FANUC, lanzada a finales de la década de 2000 y que se mantuvo en producción activa hasta bien entrada la década de 2010, aportó una generación de mejoras sobre la 0i-C: mayor velocidad de procesamiento de bloques, comunicación de servomotores FSSB más avanzada, mejor rendimiento de corte a alta velocidad (especialmente para mecanizado de troqueles y moldes) y nuevas funciones de seguridad.

La variante Mate puso estas capacidades a disposición en un formato adecuado para el segmento de máquinas herramienta compactas de alto volumen: el torno CNC de 2 ejes, el centro de mecanizado de 3 ejes y los mercados de máquinas especializadas donde los controles de clase Mate siempre han dominado en términos de unidades instaladas a nivel mundial.

Especificaciones clave

0i-D Mate vs 0i-D completo — Comprensión de la diferencia para el mantenimiento

El 0i-D Mate y el 0i-D completo comparten la misma generación de CNC y muchas de las mismas capacidades de software, pero las configuraciones de hardware difieren de maneras que son importantes para la gestión de repuestos.

La placa base para el 0i-D completo (representada por placas como la A20B-8200-0841 y variantes relacionadas) es una placa física diferente con diferentes disposiciones de conectores y diferente capacidad de expansión que la A20B-8201-0088 utilizada en el Mate.

La placa A20B-8201 Mate es físicamente más pequeña y tiene menos conectores de interfaz que la placa base del 0i-D completo; esto es apropiado para el recuento limitado de ejes del Mate (típicamente 2-3 ejes controlados frente al límite superior del 0i-D completo) y la configuración simplificada de E/S.

Estas placas no son intercambiables; instalar una placa base del 0i-D completo en el rack o montaje en panel de un controlador Mate no es físicamente posible sin modificaciones mecánicas, y la configuración del software (registros de opciones, límites de recuento de ejes) tendría que coincidir de todos modos con el original.

Al adquirir un reemplazo para la A20B-8201-0088, confirme el número de pieza con precisión; otras variantes de A20B-8201 (la -0081, -0083, -0212 y otras) sirven para diferentes configuraciones de 0i-D y controladores de robot y no funcionarán como sustitutos.

Qué se almacena en la A20B-8201-0088 y qué no

Una pregunta común durante el reemplazo de la placa base se refiere a la retención de datos. En el 0i-D Mate, la placa en sí misma lleva algunos recursos de hardware fijos, pero los datos específicos de la máquina — parámetros, programas de piezas, ladder PMC, compensaciones de herramientas — residen en módulos FROM y SRAM o en áreas de memoria flash que a veces están integradas en la placa base o en tarjetas enchufables separadas, dependiendo de la configuración específica del hardware del 0i-D Mate.

Antes de reemplazar la A20B-8201-0088, haga una copia de seguridad de todo: todos los parámetros del CNC a través de la función de E/S, el ladder PMC a través de la función de E/S de parámetros PMC, todos los programas de piezas a través de la E/S de la lista de programas y los datos de coordenadas de trabajo y compensaciones de herramientas a través de la E/S de compensaciones.

El 0i-D Mate admite tarjetas de memoria (tarjeta CF), memoria USB y RS-232C como medios de E/S dependiendo de las opciones instaladas.

Después del reemplazo, todos los datos respaldados deben ser recargados y el sistema debe ser verificado para el movimiento correcto de los ejes, la función del husillo y la operación de E/S PMC antes de que la máquina regrese a producción.

FSSB — Qué significa para el sistema 0i-D Mate

Uno de los cambios más significativos de las generaciones anteriores de CNC FANUC a la 0i-D es el uso universal de FSSB (FANUC Serial Servo Bus) para la comunicación del amplificador de servomotores.

Mientras que los controles anteriores utilizaban señales analógicas de ±10V o comandos de tipo PWM para comunicarse con los amplificadores de servomotores, la 0i-D utiliza un bus serie de fibra óptica, un enlace de comunicación dedicado de alta velocidad entre la placa base y los amplificadores de servomotores, que transporta comandos de posición, comandos de velocidad y datos de retroalimentación en un formato digital síncrono con latencia muy baja.

En la placa A20B-8201-0088, la circuitería de la interfaz FSSB está integrada: los conectores de fibra óptica y los chips controladores de comunicación FSSB están integrados en la placa base, no en una tarjeta de control de ejes separada como en generaciones anteriores.

Esto significa que una falla relacionada con FSSB que anteriormente se habría aislado en una tarjeta de eje extraíble ahora requiere que la placa base sea diagnosticada o reemplazada si el hardware FSSB en sí mismo ha fallado.

Preguntas frecuentes

P1: ¿Qué procedimientos de copia de seguridad son obligatorios antes de reemplazar la A20B-8201-0088?

Haga una copia de seguridad de todos los parámetros del CNC (datos SRAM), programas de piezas, ladder PMC y tablas de compensaciones en medios externos antes de retirar la placa.

En el 0i-D Mate, se accede a ellos a través de los menús MDI → SYSTEM → INPUT/OUTPUT.

Si la placa ha fallado de tal manera que impide que el CNC arranque normalmente, los parámetros deben recuperarse de la copia de seguridad externa más reciente.

Las instalaciones sin una copia de seguridad actual se enfrentan a la reintroducción de parámetros desde la documentación de aceptación de la máquina, un proceso que consume mucho tiempo y que subraya la importancia de mantener copias de seguridad de parámetros programadas como parte del mantenimiento rutinario.

P2: El CNC muestra una alarma del sistema durante el arranque que impide llegar a la pantalla de operación normal. ¿Se puede determinar que la placa está defectuosa por este síntoma?

Una alarma del sistema de arranque (alarma PS, alarma SV durante el arranque o visualización de una pantalla de error del CNC sin posibilidad de movimiento de ejes) puede ser el resultado de una falla de la placa base, un amplificador de servomotores defectuoso, una corrupción de datos SRAM o un problema de comunicación FSSB.

Antes de concluir que la placa base ha fallado, compruebe la matriz de LED de diagnóstico en la cara de la placa; cada LED representa el estado de un subsistema específico, y la combinación de LED encendidos/apagados durante un arranque fallido identifica qué subsistema no se ha inicializado.

El manual de mantenimiento del 0i-D Mate proporciona la tabla de diagnóstico de LED. Solo después de los diagnósticos de LED y de confirmar que los voltajes de la fuente de alimentación son correctos, se debe considerar el reemplazo de la placa como el siguiente paso.

P3: ¿La versión Mate del 0i-D Mate admite las mismas opciones de software que el 0i-D completo?

El conjunto de opciones de software disponible en el 0i-D Mate es un subconjunto del menú de opciones del 0i-D completo.

Las opciones que requieren más que el recuento de ejes base o los recursos de hardware del Mate, como el mecanizado simultáneo de 5 ejes, el control de trayectoria adicional o el control de contorno AI de alto rendimiento, no están disponibles en el Mate.

Las opciones que se registran en la placa A20B-8201-0088 (almacenadas en el área FROM de la placa o a través del sistema de registro de opciones de FANUC) son específicas de la configuración comprada de la máquina original.

Una placa de reemplazo debe tener las mismas opciones registradas o ser configurada para coincidir a través del proceso de registro de clave de opción de FANUC.

P4: ¿Cómo falla la conexión FSSB y cuáles son los síntomas cuando ocurre?

La falla de FSSB en el 0i-D Mate generalmente se presenta como fallas de los ejes de servomotores que aparecen inmediatamente al encender, antes de que se intente cualquier movimiento de eje; los amplificadores de servomotores no pueden establecer su enlace de comunicación con la placa base.

Las causas comunes de falla de FSSB incluyen: daño físico al cable de fibra óptica (agrietado, doblado o contaminado en el extremo del conector), un transceptor FSSB defectuoso en la placa base o en el amplificador, o un chip de comunicación FSSB defectuoso en la placa base.

El reemplazo del cable FSSB es el primer paso de diagnóstico; estos cables son artículos consumibles que se pueden comprar por separado.

Si el reemplazo del cable no restaura la comunicación FSSB, la placa base o la interfaz FSSB del amplificador de servomotores requieren una mayor investigación.

P5: ¿Es reparable la A20B-8201-0088 después de una falla causada por una sobretensión?

Una sobretensión lo suficientemente severa como para dañar la placa base generalmente daña primero los circuitos de protección de entrada (diodos TVS, MOVs) y también puede dañar los ICs reguladores de voltaje o los chips de comunicación FSSB.

Los centros de reparación especializados de FANUC con acceso a bancos de pruebas 0i-D a menudo pueden reparar placas dañadas por sobretensión reemplazando los componentes de protección y comunicación afectados, restaurando la placa a su plena funcionalidad.

El costo de reparación frente al costo de una placa de reemplazo depende de la extensión del daño; las placas con pistas de PCB quemadas o procesadores integrados defectuosos generalmente no son económicamente reparables, mientras que las placas con daño localizado en componentes de protección a menudo se restauran con éxito.
