| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-8200-0849 |

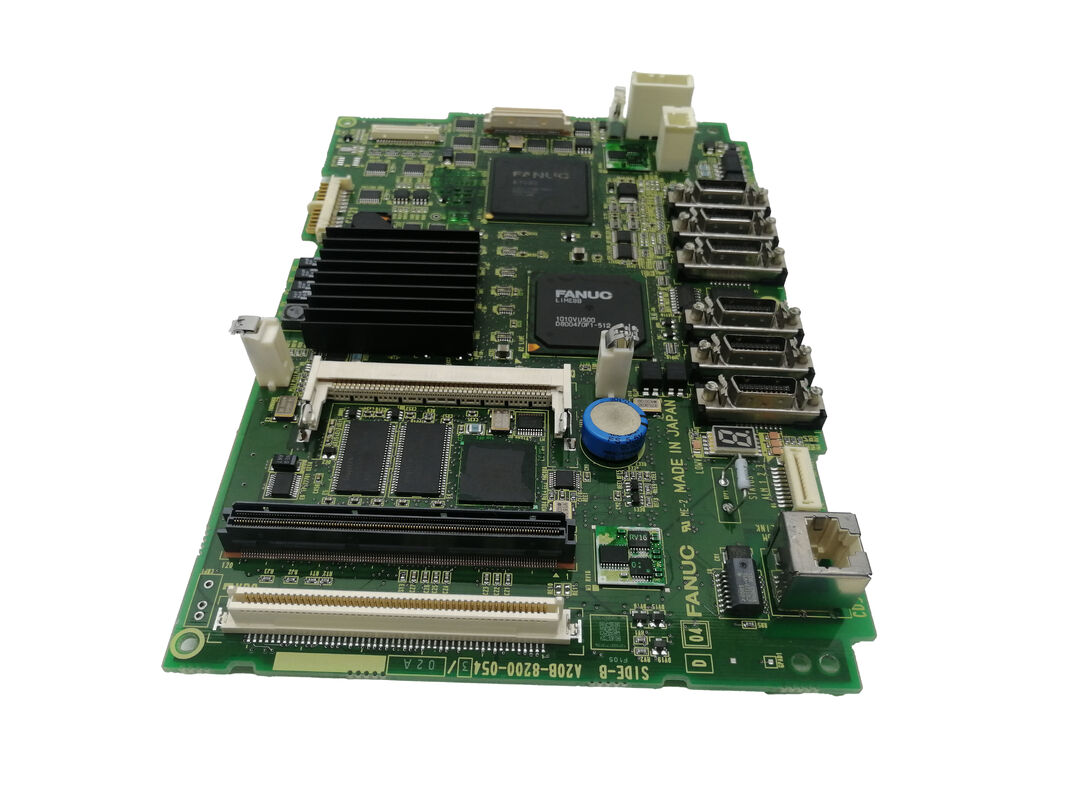

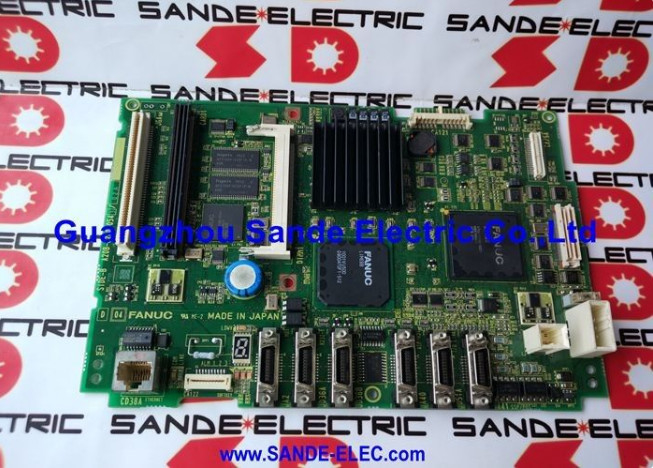

Número de pieza: A20B-8200-0849
Fabricante: FANUC Corporation (Japón)
Categoría de producto: Placa de circuito impreso (PCB) — Placa de CPU principal (Placa base)
Serie: A20B-8200 — Familia de placas base de control principal CNC FANUC Serie 0i-D
La FANUC A20B-8200-0849 es la revisión de hardware A5 de la placa principal para los controladores CNC FANUC Serie 0i-D. Dentro de la familia de placas base A20B-8200, la generación 0i-D pasó por sucesivos niveles de revisión de hardware a medida que FANUC actualizaba las especificaciones de los componentes y mejoraba la fiabilidad de la placa a lo largo de la vida útil del producto.
La revisión A1 (A20B-8200-0541) fue la original.
La A3 le siguió (A20B-8200-0847). La A5 (A20B-8200-0849) es la revisión más reciente en la línea de placas base 0i-D, incorporando las últimas selecciones de componentes y manteniendo una compatibilidad funcional completa con el software CNC 0i-D.
El 0i-D es el CNC principal de gran volumen de FANUC — el controlador detrás de cientos de miles de tornos, centros de mecanizado, rectificadoras y máquinas herramienta multifunción producidas por los principales fabricantes de máquinas herramienta a lo largo de las décadas de 2000 y 2010.
Cada máquina 0i-D, independientemente de si ejecuta un torno de dos ejes o un centro de mecanizado de cuatro ejes, depende de su placa base para ejecutar el software del sistema CNC, comunicarse con los amplificadores de servo a través de FSSB, controlar el husillo a través de una interfaz serie, gestionar las E/S de la máquina a través de I/O Link y controlar la pantalla del panel del operador.
La placa A5 realiza todas estas funciones de manera idéntica a las revisiones anteriores A1 y A3.
Desde la perspectiva del software de la máquina, no se observa ninguna diferencia entre las revisiones de hardware. Para el ingeniero de mantenimiento, la importancia de la A5 es práctica: al adquirir una placa base de repuesto para una máquina 0i-D, la A5 es la revisión actual disponible y el reemplazo adecuado para cualquier revisión anterior de placa base 0i-D.
| Parámetro | Valor |
|---|---|
| CNC compatible | FANUC Serie 0i-D (0i-MD, 0i-TD) |
| Revisión de hardware | A5 (la más reciente en la serie de placas base 0i-D) |
| Interfaz de servo | FSSB (Bus de servo serie de fibra óptica) |
| Interfaz de husillo | Husillo serie (conectores JA7x) |
| Red | Ethernet integrado |
| Bus de E/S | I/O Link (JD51A) |
| Módulos enchufables | Tarjeta de eje, módulo FROM/SRAM, tarjetas de opción |
| Reemplaza | A20B-8200-0541 (A1), A20B-8200-0847 (A3) |
| Se requiere copia de seguridad de SRAM | Sí — obligatorio antes del reemplazo |
| Estado | Disponible — reacondicionado, probado |
| Origen | Japón |
Comprender la secuencia de revisiones de la placa base A20B-8200 ayuda tanto en la adquisición como en el diagnóstico de fallos.
Revisión A1 (A20B-8200-0541): El hardware original de la placa base 0i-D. Se encuentra en máquinas 0i-D producidas durante los primeros años de esta generación de controladores.
Revisión A3 (A20B-8200-0847): La actualización de hardware de segunda generación. Los cambios en los componentes mejoraron el rendimiento térmico y la fiabilidad a largo plazo.
Revisión A5 (A20B-8200-0849): La generación de hardware actual. Representa la última selección de componentes de FANUC para la plataforma 0i-D. La A5 es el reemplazo recomendado para todas las revisiones anteriores de placas base 0i-D.
En los tres casos, el software CNC cargado en el módulo FROM es idéntico, y los parámetros de la máquina en SRAM son directamente compatibles.
Una placa A5 instalada en una máquina equipada originalmente con una placa A1, con los mismos módulos FROM/SRAM y parámetros, se comporta exactamente como el hardware original desde la perspectiva del software de control de la máquina.
La placa base es el componente individual más importante en el controlador 0i-D. Gestiona:
Comunicación de servo FSSB. Todos los amplificadores de servo — ya sea que controlen ejes X, Y, Z o rotativos — se comunican con la placa base a través del bus de fibra óptica FSSB. Los comandos de posición, la retroalimentación de velocidad y los datos de alarma de servo viajan en este enlace.
Un circuito FSSB defectuoso en la placa base produce códigos de alarma de eje inmediatos al encender.
Husillo serie. El amplificador del husillo (Alpha i SPM o Beta i SPM) recibe comandos de velocidad y datos de posición a través de la interfaz serie del husillo (conector JA7A).
La sincronización de la orientación del husillo, el taladrado rígido y el control del eje C dependen de este enlace.
I/O Link. Las E/S de la máquina — finales de carrera, enclavamientos de puertas, medidores de herramientas, controles de refrigeración, cambiadores de palets — se conectan a través del bus serie I/O Link terminado en JD51A en la placa base.
La cadena I/O Link se extiende a módulos de E/S distribuidos alrededor de la máquina.
Ethernet integrado. El puerto Ethernet incorporado del 0i-D (para operación DNC, recopilación de datos MTConnect o monitoreo remoto FOCAS2) está integrado en la placa base.
No se necesita una tarjeta de opción de comunicación separada para la conectividad Ethernet estándar.
Panel del operador y pantalla. La placa base controla la interfaz del teclado MDI y la salida de pantalla del CNC a través de su conector de pantalla, compatible con las unidades LCD de 7,2 y 8,4 pulgadas comúnmente instaladas en máquinas 0i-D.
El reemplazo de la A20B-8200-0849 sigue el procedimiento estándar de FANUC para placas base 0i-D:
Paso 1 — Copia de seguridad de SRAM. Antes de retirar la placa, ejecute una copia de seguridad completa a través de la pantalla de arranque del CNC. Guarde en la tarjeta de memoria FANUC o en el PC a través de RS-232C.
La copia de seguridad captura todos los parámetros, el ladder PMC, los datos de herramientas, las coordenadas de trabajo y los programas de pieza almacenados.
Paso 2 — Inventario de módulos. Anote qué módulos enchufables están en la placa original.
Estos módulos — tarjeta de control de eje, módulo FROM/SRAM, cualquier tarjeta de opción — se transfieren a la nueva placa A5.
Paso 3 — Intercambio físico. Apague la alimentación, espere la descarga del condensador, retire los módulos de la placa original, instálelos en la placa A5, instale la placa A5.
Paso 4 — Restauración de SRAM. Arranque en modo de arranque, cargue la copia de seguridad de SRAM desde el medio de copia de seguridad. Confirme que todos los datos están presentes.
Paso 5 — Verificación funcional. Arranque normal, verifique que todos los ejes estén listos, el husillo esté listo, el PMC se esté ejecutando, los estados de E/S sean correctos.
P1: Una máquina 0i-D tiene la placa base original A1 (A20B-8200-0541). ¿Puede la A5 (A20B-8200-0849) reemplazarla directamente?
Sí. La A5 es el reemplazo actual para todas las revisiones anteriores de placas base 0i-D. Todos los módulos enchufables de la placa A1 se instalan directamente en la placa A5.
Los datos de SRAM respaldados de la máquina A1 se restauran sin modificaciones en la placa A5.
Después de la restauración, la máquina funciona de manera idéntica.
P2: Después de instalar la A20B-8200-0849, el CNC muestra una alarma "SR" al inicio. ¿Qué indica esto?
Las alarmas de la serie SR al primer inicio después del reemplazo de la placa base indican problemas con los datos de SRAM: o bien la restauración fue incompleta, el archivo de copia de seguridad está corrupto o el proceso de restauración se interrumpió. Vuelva a intentar la restauración de SRAM desde el menú de arranque.
Si se confirma que el archivo de copia de seguridad es correcto y la restauración se completa sin errores, la alarma SR debería desaparecer. Si no se realizó ninguna copia de seguridad antes de retirar la placa, el contenido de SRAM estará en los valores predeterminados de fábrica y todos los parámetros específicos de la máquina deberán reingresarse.
P3: La alarma FSSB aparece inmediatamente después de instalar la A20B-8200-0849, aunque todos los amplificadores de servo estén encendidos. ¿Qué se debe comprobar primero?
La causa más común de las alarmas FSSB inmediatamente después de un reemplazo de placa base es un cable de fibra óptica FSSB perturbado. Durante la manipulación de la placa, los cables de fibra en los conectores COP10A de la placa base pueden haberse soltado o contaminado en la cara del extremo de la fibra.
Inspeccione cada conexión de fibra FSSB en la placa base: confirme que cada una esté completamente insertada y enganchada. Limpie las caras de los extremos de fibra con un paño seco sin pelusa si se observa alguna contaminación.
P4: ¿Se puede usar la A20B-8200-0849 en una máquina 0i-F?
No. El 0i-D (familia de placas base A20B-8200) y el 0i-F (una familia de placas base diferente) son generaciones de controladores distintas con arquitecturas de hardware diferentes.
La A20B-8200-0849 es específicamente para la generación 0i-D. El 0i-F requiere su propia placa base, que no es compatible con el hardware 0i-D.
P5: ¿Cómo difiere la revisión de hardware A5 de la A1 desde la perspectiva del técnico de reparación?
Desde un punto de vista funcional, no hay diferencia: la A5 ejecuta el mismo software e interactúa con el mismo hardware periférico de la misma manera que la A1.
Desde un punto de vista físico, la posición de algunos conectores, la ubicación de los componentes o los detalles menores del diseño de la placa pueden diferir entre revisiones, por lo que las fotografías de instalación de la placa A1 original no deben usarse como única referencia para la instalación de la A5; consulte los conectores físicos y sus etiquetas en la propia placa A5.
La compatibilidad de parámetros y datos es completa: no se necesitan modificaciones en los parámetros de la máquina al reemplazar una A1 por una A5.
