A20B-8200-0848 Tabla de PCB de Fanuc A20B82000848 A2OB-82OO-O848 Las tablas de PCB de Fanuc también pueden ser utilizadas para la fabricación de otros productos.

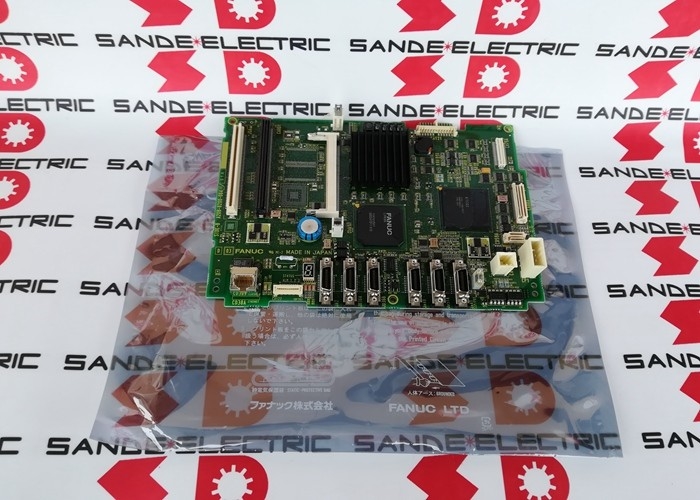

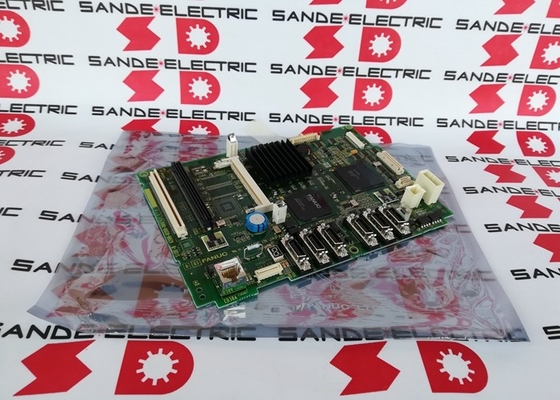

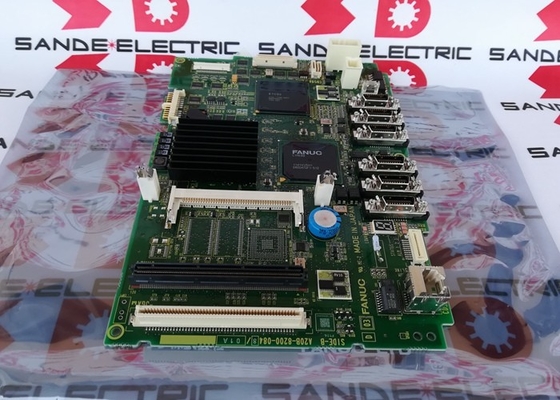

A20B-8200-0848 | Placa base de CPU principal FANUC Serie 0i-D: tipo A5U / Placa de control central / Serie A20B-8200

A5U: una placa principal 0i-D más capaz

La plataforma FANUC Serie 0i-D utiliza múltiples variantes de PCB principales, cada una identificada por una designación de tipo. Dentro de la serie A20B-8200 para 0i-D:

A20B-8200-0847:PCB principal tipo A3: la placa principal de configuración estándar para sistemas 0i-D (descrita en otra parte de esta serie).

A20B-8200-0848 (esta placa):PCB principal tipo A5U: la variante de mayor especificación en la misma plataforma 0i-D. "A5U" posiciona esta placa por encima del tipo A3 dentro de la generación de hardware 0i-D.

La designación "A5U" refleja una configuración de hardware específica: conectores adicionales, alojamiento de opciones ampliadas o especificaciones de componentes actualizadas en comparación con el tipo A3. Ambos sirven para la Serie 0i-D, pero el A5U proporciona capacidades o conectividad adicionales para configuraciones 0i-D con más funciones.

Información clave del producto

Placa principal 0i-D: centro de integración de sistemas

El A20B-8200-0848 sirve como placa de integración central para el sistema CNC 0i-D. Todos los módulos funcionales se conectan a través de esta placa:

Interfaz del módulo de CPU:La tarjeta del procesador CPU 0i-D se conecta a la placa principal. La tarjeta CPU proporciona el motor de procesamiento; la placa principal proporciona la columna vertebral del bus que conecta la CPU con el resto del sistema.

Interfaces del módulo de memoria:Los módulos FROM (software del sistema CNC) y los módulos SRAM (parámetros y programas) se conectan a posiciones definidas en la placa principal.

Interfaz servo:La servocomunicación FSSB se conecta desde la placa principal a los servovariadores Alpha-i, controlando la posición y recibiendo retroalimentación para todos los ejes controlados.

Enlace de E/S:El bus I/O Link se origina en la placa principal y se conecta a las placas del panel del operador y a las unidades de E/S de la máquina en todo el sistema eléctrico de la máquina.

Interfaces de comunicación:Ethernet integrado, RS-232C serie y otras opciones de comunicación disponibles en la variante A5U permiten que el 0i-D se conecte a redes de producción, sistemas DNC y sistemas de recopilación de datos de fábrica.

Escenarios de aplicación

Fallo de la placa principal del CNC 0i-D A5U:Un centro de mecanizado o centro de torneado FANUC 0i-D con una configuración de placa principal A5U desarrolla fallas en el sistema a nivel de CNC. Después de la copia de seguridad de SRAM, se reemplaza el A20B-8200-0848. Los datos de SRAM se restauran y el CNC vuelve al funcionamiento normal.

Renovación del control 0i-D:Un sistema CNC 0i-D con horas de servicio extendidas se somete a un reemplazo planificado de la placa principal. El tipo A20B-8200-0848 A5U se identifica en la etiqueta de la placa instalada y se obtiene para su reemplazo.

Preguntas frecuentes

P1: ¿Cuál es la designación de tipo "A5U" en A20B-8200-0848?

"A5U" es el identificador de tipo de hardware para esta variante de PCB principal específica dentro de la plataforma FANUC 0i-D. FANUC utiliza estas designaciones para distinguir diferentes configuraciones de placas principales: el mismo modelo de CNC puede utilizar diferentes tipos de placas principales según la configuración de opciones de la máquina. El tipo A5U se coloca encima del tipo A3 (A20B-8200-0847) dentro de la familia de placas principales 0i-D.

P2: ¿Puede A20B-8200-0848 (A5U) reemplazar directamente a A20B-8200-0847 (A3)?

Se trata de designaciones de tipos diferentes (A5U frente a A3) dentro de la misma plataforma 0i-D. La sustitución directa entre tipos debe confirmarse en la documentación de FANUC. Si el cableado de la máquina fue diseñado para el diseño de conector tipo A3, instalar un A5U con conectores adicionales puede no causar daños, pero los conectores adicionales no se utilizan. Para un reemplazo exacto, haga coincidir el tipo instalado.

P3: ¿Se debe realizar una copia de seguridad de los datos de SRAM antes de reemplazar A20B-8200-0848?

Sí. Se debe realizar una copia de seguridad de todos los parámetros del CNC, el programa PMC, los programas de piezas y los datos de las herramientas antes de reemplazar la placa principal. Después de instalar el A20B-8200-0848, estos datos deben recargarse desde la copia de seguridad. Si no se realiza una copia de seguridad, se producirá una pérdida permanente de datos.

P4: ¿Cuál es la consideración "Completamente completada" para A20B-8200-0848?

Algunas placas principales 0i-D se suministran con todos los conectores y componentes opcionales instalados; otras son configuraciones básicas. Una placa completamente poblada tiene más conectores y capacidad de interfaz. Si el A20B-8200-0848 instalado estaba completamente lleno (p. ej., con Ethernet, enlace de E/S adicional o interfaces de comunicación), el reemplazo debe coincidir con esta configuración; confírmelo en la documentación de cableado y hardware de la máquina específica.

P5: ¿En qué se diferencia A20B-8200-0848 de las placas principales 0i-C?

La generación 0i-C utilizó placas principales de la serie A20B-8100. La generación 0i-D utiliza placas principales de la serie A20B-8200. Las dos generaciones tienen arquitecturas de hardware diferentes: las placas no son intercambiables. El 0i-D (serie A20B-8200) trajo una arquitectura de procesador actualizada, conectividad de E/S ampliada y un rendimiento servo mejorado en comparación con la generación 0i-C.
