A20B-8200-0541 Tabla de PCB de Fanuc A20B82000541 A2OB-82OO-O54I Las tablas de PCB de Fanuc también pueden ser utilizadas para la fabricación de otros productos.
  • A20B-8200-0541 Tabla de PCB de Fanuc A20B82000541 A2OB-82OO-O54I Las tablas de PCB de Fanuc también pueden ser utilizadas para la fabricación de otros productos.
A20B-8200-0541 Tabla de PCB de Fanuc A20B82000541 A2OB-82OO-O54I Las tablas de PCB de Fanuc también pueden ser utilizadas para la fabricación de otros productos.

A20B-8200-0541 Tabla de PCB de Fanuc A20B82000541 A2OB-82OO-O54I Las tablas de PCB de Fanuc también pueden ser utilizadas para la fabricación de otros productos.

Lugar de origen Japón
Nombre de la marca FANUC
Certificación CE ROHS
Número de modelo A20B-8200-0541
Detalles del producto
Condición:
Nuevo / usado
Número de artículo.:
A20B-8200-0541
Origen:
Japón
Certificado:
CE
Resaltar:

a20b Fanuc placa de circuito impreso

,

placa de circuito cnc a20b

,

placas de circuitos de circuitos de circuito impreso

Términos de Pago y Envío
Cantidad de orden mínima
1 piezas
Detalles de empaquetado
embalaje original
Tiempo de entrega
0-3 días
Condiciones de pago
T/T, Paypal, Unión Occidental
Capacidad de la fuente
100 piezas/día
Descripción del Producto

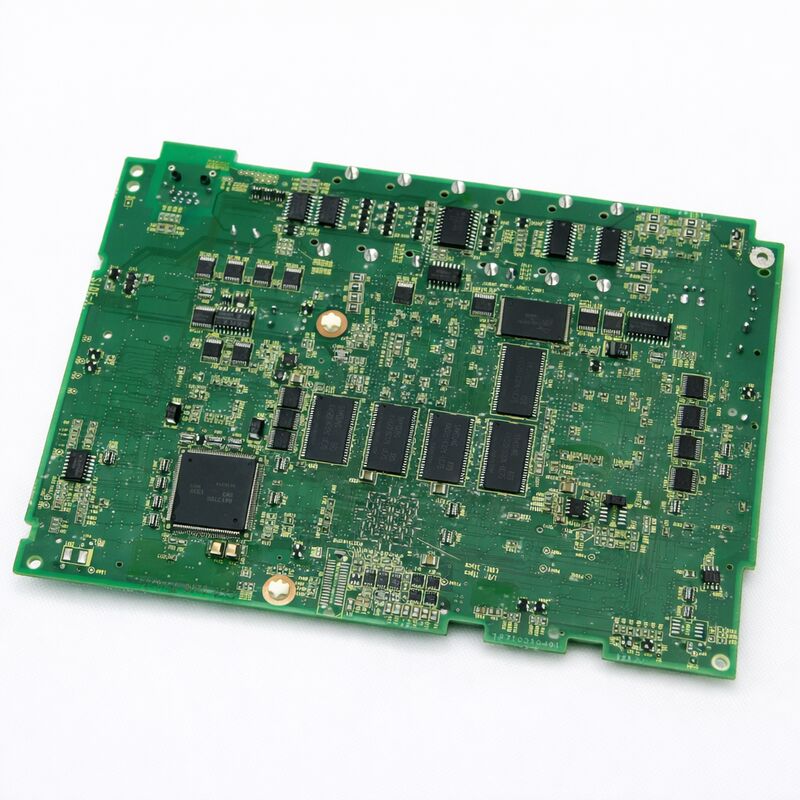

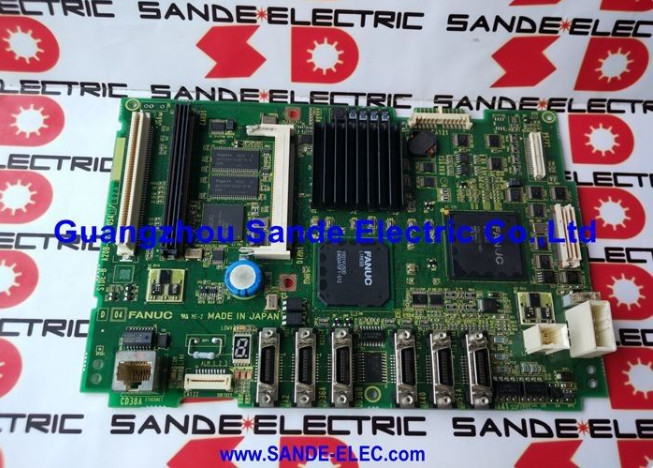

Placa de Circuito Impreso FANUC A20B-8200-0541 A20B-8200-0541 A2OB-82OO-O54I
FANUC A20B-8200-0541 | Placa Principal Serie 0i-D A1
Placa de Control Central para Controladores CNC 0i-TD / 0i-MD, Serie A20B-8200, Origen Japón
Descripción General
La FANUC A20B-8200-0541 es la placa principal de generación A1 para los controladores CNC de la Serie 0i-D. El 0i-D es el sistema CNC de gama media principal de FANUC, diseñado para máquinas herramienta de producción que constituyen el segmento más grande de la base instalada global de CNC. Esto incluye tornos de dos o tres ejes, centros de mecanizado de tres o cuatro ejes, centros compactos de torneado-fresado y rectificadoras independientes.
La designación A1 representa la generación de hardware original de la placa principal 0i-D. FANUC introdujo revisiones de hardware posteriores A3 y A5 a medida que estuvieron disponibles mejoras de componentes. Desde una perspectiva de software, todas las revisiones de hardware ejecutan el mismo software 0i-D y producen un comportamiento CNC idéntico. Para el reemplazo de piezas de repuesto, la placa A1 es la opción adecuada para máquinas equipadas originalmente con hardware A1.
Especificaciones Clave
CNC Compatible FANUC Serie 0i-D (0i-MD, 0i-TD)
Revisión de Hardware A1
Interfaz de Servo FSSB (Bus Serial de Servos por Fibra Óptica)
Interfaz de Husillo Husillo Serial (JA7x)
Red Ethernet Embebido
Bus de E/S I/O Link
Módulos Conectables Tarjeta de Ejes, FROM/SRAM, tarjetas de opción
¿Requiere Copia de Seguridad de SRAM? Sí — antes del reemplazo
Estado Disponible — reacondicionado, probado
Origen Japón
Arquitectura 0i-D — Qué Gestiona la Placa Principal
El 0i-D utiliza una arquitectura de placa integrada que consolida casi todas las funciones de control en una sola placa principal, a diferencia de las generaciones anteriores de FANUC que distribuían las funciones en múltiples placas en grandes bastidores.
  • Comunicación de Servos FSSB: El circuito óptico FSSB de la placa principal se comunica con todos los amplificadores de servo a través de enlaces seriales de fibra óptica de alta velocidad, transportando comandos de posición, comandos de velocidad y datos de retroalimentación para cada eje de servo simultáneamente.
  • Interfaz de Husillo Serial: El amplificador de husillo se comunica con la placa principal a través de un enlace de husillo serial (conector JA7A), transmitiendo comandos de velocidad, solicitudes de orientación del husillo y datos de retroalimentación.
  • Ethernet Embebido: El puerto Ethernet integrado soporta operaciones DNC, conectividad MTConnect y funciones de servidor web CNC sin necesidad de tarjetas de comunicación separadas.
  • I/O Link: Gestiona las E/S de la máquina herramienta, incluyendo interruptores de límite, fijadores de herramientas, señales de enclavamiento de puertas y controles de refrigerante a través del bus serial I/O Link conectado a módulos de E/S distribuidos.
Procedimiento de Reemplazo — Pasos Clave
  1. Copia de Seguridad de SRAM: Antes de retirar la placa, haga una copia de seguridad de todos los datos de SRAM a través de la pantalla de arranque del CNC, capturando parámetros, programa de escalera PMC, datos de compensación de herramientas, sistemas de coordenadas de trabajo y programas de piezas almacenados.
  2. Inventario de Módulos: Documente todos los módulos conectables instalados en la placa original (tarjeta de control de ejes, módulo FROM/SRAM, módulos de opción) para transferirlos a la placa de reemplazo.
  3. Cambio Físico: Apague la alimentación, espere la descarga de los condensadores, póngase a tierra, retire los módulos de la placa original, instálelos en la placa de reemplazo y luego instale la placa de reemplazo.
  4. Restauración de SRAM: Encienda en modo de arranque y cargue la copia de seguridad de SRAM desde la tarjeta de memoria o PC, confirmando la carga exitosa de los datos.
  5. Verificación Funcional: Encienda a operación normal y verifique que todos los ejes responden, la preparación del husillo, la ejecución del PMC y los estados de E/S correctos.
Preguntas Frecuentes
P1: Después de reemplazar la A20B-8200-0541, el CNC muestra una alarma de sistema de "serie 900" al inicio. ¿Qué significa esto?
Las alarmas de sistema de la serie 900 generalmente indican errores de configuración de hardware después del reemplazo de la placa principal. Verifique que los módulos conectables estén completamente asentados e intente nuevamente el procedimiento de restauración de SRAM desde el modo de arranque. Si la alarma persiste, consulte el número de alarma específico en el Manual de Mantenimiento FANUC Serie 0i-D (B-64305EN).
P2: ¿Se puede reemplazar la A20B-8200-0541 (revisión A1) por una placa principal de revisión A3 o A5 posterior?
Las revisiones de hardware posteriores (A20B-8200-0847 para A3, A20B-8200-0849 para A5) son reemplazos funcionalmente compatibles para la placa A1 en máquinas 0i-D. El procedimiento de copia de seguridad y restauración de datos de SRAM sigue siendo idéntico. Confirme la compatibilidad con su proveedor de piezas con respecto a la revisión específica y la unidad de control de máquina/versión de software.
P3: La máquina 0i-D muestra una "alarma FSSB" inmediatamente después de reemplazar la placa principal. Todos los amplificadores de servo están alimentados. ¿Qué se debe verificar?
Las alarmas FSSB después del reemplazo de la placa generalmente indican conexiones de fibra óptica FSSB desconectadas o contaminadas. Inspeccione cada conexión de fibra FSSB tanto en la placa principal (conectores COP10A) como en los extremos del amplificador, asegurando una inserción completa y un enganche adecuado. Limpie los extremos de fibra con un paño seco sin pelusa si la contaminación es visible.
P4: Esta es una máquina 0i-TD (torno). ¿Funciona la A20B-8200-0541 tanto para configuraciones 0i-TD como 0i-MD?
El hardware de la placa principal A20B-8200-0541 es común tanto para las configuraciones 0i-TD como 0i-MD. La diferencia funcional radica en el software de control CNC almacenado en el módulo FROM y en la configuración de parámetros en SRAM. Asegúrese de que el módulo FROM/SRAM contenga el software de configuración correcto para su aplicación.
P5: ¿Cuánto tiempo tarda el proceso completo de copia de seguridad y restauración de SRAM para una máquina 0i-D típica?
Para máquinas de producción típicas con un PMC de tamaño moderado y varios programas almacenados, las operaciones de copia de seguridad tardan de 3 a 10 minutos y las operaciones de restauración duran un tiempo similar. La verificación de datos añade de 5 a 15 minutos. El tiempo total de copia de seguridad/restauración generalmente varía de 20 a 40 minutos para técnicos preparados que utilizan tarjetas de memoria conocidas.
