FANUC A20B-8200-0360 | Módulo de Control de Servo de 4 Ejes — FANUC 0i-C CNC

Control de Servo de 4 Ejes en la Plataforma 0i-C

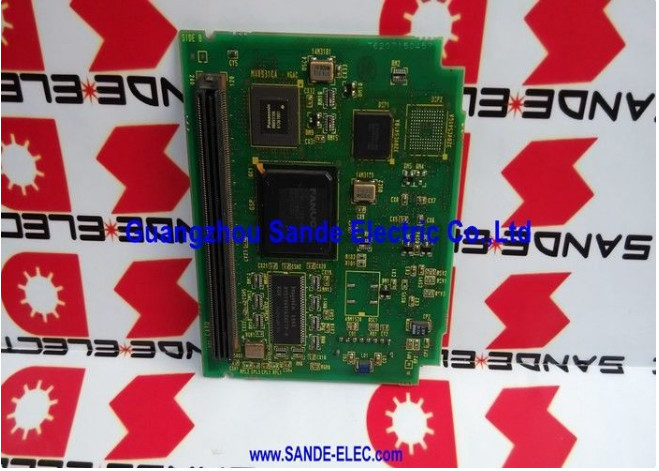

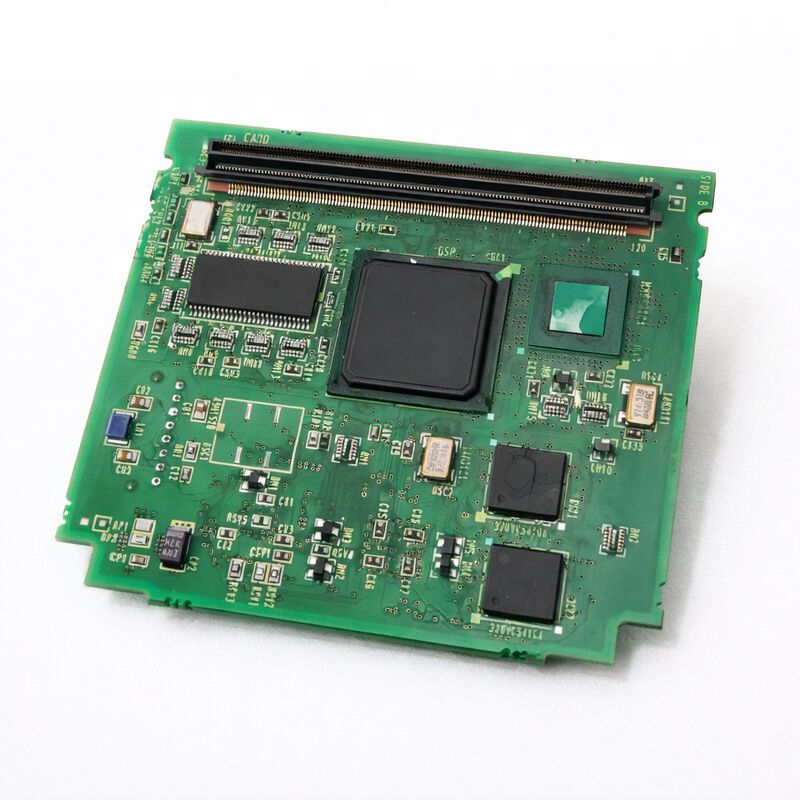

El A20B-8200-0360 es el módulo de control de servo de 4 ejes para la plataforma CNC 0i-C de FANUC — la placa de circuito impreso que maneja la salida de comandos de los ejes de servo y el procesamiento de retroalimentación para hasta cuatro ejes controlados dentro de la unidad de control 0i-C. En la arquitectura interna del 0i-C, este módulo se sitúa entre la placa de CPU principal y el sistema amplificador de servo: procesa los comandos de movimiento de los ejes de la etapa de interpolación del CNC y gestiona la interfaz de comunicación de servo con el sistema de accionamiento.

La designación de 4 ejes define la capacidad funcional del módulo y es el principal punto de control de compatibilidad para el reemplazo. Un módulo de servo diferente con un número de ejes distinto — como una variante de 2 o 3 ejes dentro de la misma familia A20B-8200 — sirve una función diferente en la arquitectura de ejes del control y no puede sustituirse sin cambios en la configuración del CNC. Confirme que el módulo instalado especifica 4 ejes en su etiqueta antes de adquirir un reemplazo.

Especificaciones Clave

Contexto 0i-C

El FANUC 0i-C fue la plataforma CNC compacta de FANUC para la generación que introdujo el servo digital completo con comunicación FSSB en un paquete rentable para máquinas herramienta CNC pequeñas y medianas. El hardware de control 0i-C todavía se encuentra en un gran número de tornos CNC, centros de mecanizado y máquinas de torneado-fresado fabricadas durante los años 2000 y principios de los 2010.

Cuando el módulo de control de servo en un 0i-C desarrolla una falla, los ejes afectados pierden el control — el CNC típicamente genera alarmas de comunicación de servo o FSSB en los ejes que pasan por este módulo.

Nota de Firmware

Los listados de servicio para el A20B-8200-0360 señalan que la selección de firmware o serie puede ser relevante para el reemplazo. El módulo puede tener firmware específico para la revisión de la plataforma 0i-C o la configuración de ejes. Antes de instalar un reemplazo, confirme con el proveedor que el firmware del módulo es compatible con la versión específica del control 0i-C instalada en la máquina.

Esto es especialmente relevante si la máquina ha sido actualizada de software desde su fabricación original.

Preguntas Frecuentes

P1: ¿Qué significa la designación de 4 ejes en la práctica?

Significa que este módulo controla la comunicación de servo para cuatro ejes de la máquina simultáneamente. En un centro de mecanizado 0i-C típico, estos cuatro ejes corresponden a X, Y, Z y un cuarto eje (como un cuarto eje lineal o rotatorio). El módulo maneja la distribución de comandos de los ejes y el procesamiento de retroalimentación de posición para los cuatro simultáneamente. Una variante de la serie A20B-8200 con un número de ejes diferente no es un sustituto sin cambios en la configuración de ejes del CNC.

P2: ¿Qué síntomas indican que este módulo ha fallado?

Las alarmas de comunicación de servo o FSSB que afectan a múltiples ejes simultáneamente — particularmente a los cuatro ejes que pasan por este módulo — es el patrón de falla característico. Si un solo eje falla mientras otros permanecen normales, la falla es más probable en el amplificador, motor o cable del codificador de ese eje específico. La pérdida de los cuatro ejes simultáneamente al encender, sin fallas de cableado, apunta al módulo de control de servo.

P3: ¿Reemplazar el A20B-8200-0360 requiere cambios en los parámetros del CNC?

Para un reemplazo de 4 ejes idéntico con firmware coincidente, generalmente no se requieren cambios en los parámetros de los ejes — los parámetros de servo y la configuración del tipo de motor se almacenan en la memoria SRAM del CNC y no se ven afectados por el cambio de módulo. Si el reemplazo tiene una revisión de firmware diferente, pueden ser necesarios pasos de puesta en marcha adicionales. Verifique la compatibilidad del firmware con el proveedor antes de la instalación.

P4: ¿Se pueden usar variantes del A20B-8200 con diferentes números de ejes como sustitutos?

No. La familia A20B-8200 incluye módulos de control de servo con diferentes capacidades de ejes para diferentes configuraciones 0i-C. Sustituir un módulo con un número de ejes diferente cambia el enrutamiento de ejes del control y requiere la reconfiguración de los parámetros de ejes del CNC — no es un reemplazo directo. Siempre coincida con la especificación de 4 ejes y confirme el número de parte completo A20B-8200-0360.

P5: ¿Dónde se adquiere el A20B-8200-0360?

A través del mercado de repuestos del CNC FANUC 0i-C — especialistas en módulos de servo 0i-C y distribuidores de piezas CNC FANUC. Confirme el número de parte completo y solicite al proveedor que verifique la compatibilidad del firmware con la revisión específica del 0i-C en la máquina. Se requiere manejo seguro contra ESD durante la instalación.
