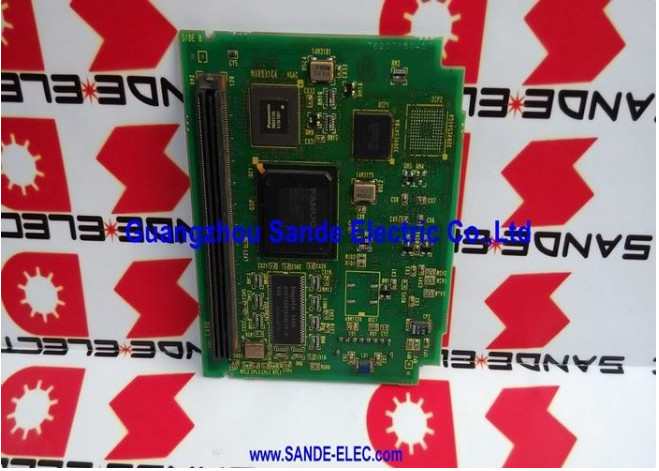

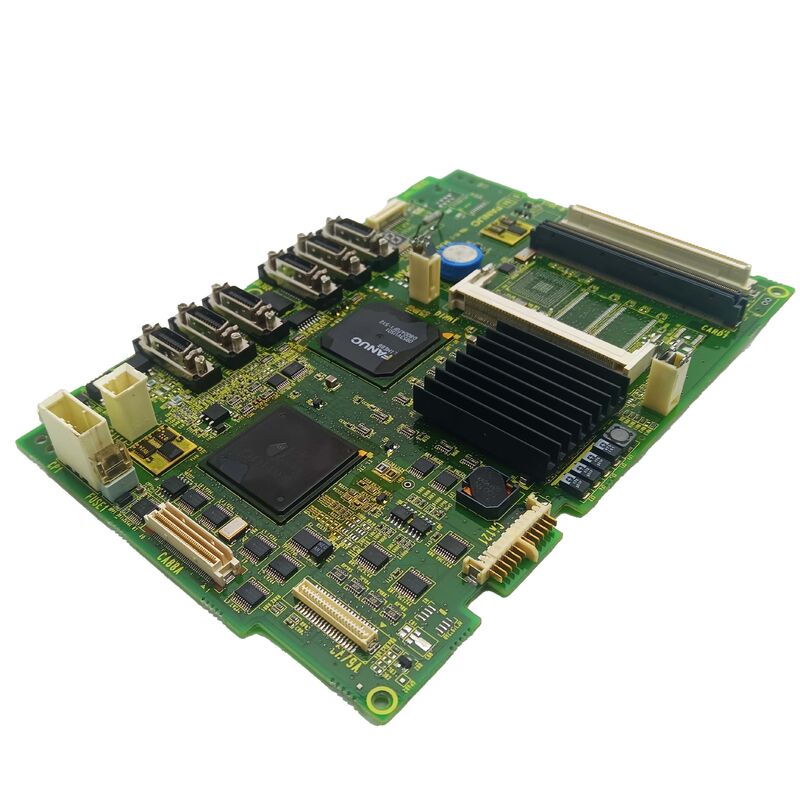

FANUC A20B-8200-0011 | Placa de Control de Pantalla Gráfica de CPU Principal ymdash; Serie A20B-8200, Controlador Maestro de Pantalla CNC, Referencia Cruzada A350-8200-T018, Origen Japón

Descripción General

La FANUC A20B-8200-0011 es una placa con una función que es fácil de subestimar por su nombre ymdash; "placa de control de pantalla gráfica" suena secundario, pero en una máquina CNC en funcionamiento, una pantalla defectuosa es efectivamente una máquina que no se puede operar.

El operador no puede ver las posiciones de los ejes, no puede leer los mensajes de alarma, no puede navegar por los programas, no puede verificar la velocidad del husillo ni la sobremarcha de avance. Incluso si el sistema servo y el PMC son completamente funcionales, una máquina con una pantalla en blanco o corrupta está inactiva para la producción.

La A20B-8200-0011 es la placa maestra en la cadena de procesamiento de pantalla ymdash; la placa que tiene capacidad de CPU (para procesar datos de pantalla) y capacidad de control gráfico (para coordinar módulos de pantalla subordinados).

En generaciones anteriores de CNC FANUC, las funciones gráficas solían ser manejadas por subplacas gráficas separadas y dedicadas sin función de CPU propia; la generación A20B-8200 representa el movimiento de FANUC hacia un hardware de control de pantalla más integrado, colocando la inteligencia de la CPU directamente en la propia placa de pantalla gráfica.

El número de referencia cruzada A350-8200-T018 aparece en la documentación de piezas de FANUC junto con el número de pieza principal A20B-8200-0011 ymdash; estos dos números se refieren a la misma placa física y son intercambiables al buscar en los catálogos de piezas.

Tener ambos números de referencia disponibles simplifica la obtención de piezas, ya que algunos sistemas de piezas y documentación de FANUC utilizan una designación mientras que otros utilizan la otra.

Especificaciones Clave

Qué significa "CPU Principal Gráfica" en la práctica

La descripción de esta placa como "CPU Principal Gráfica" se refiere a su diseño de doble función en la arquitectura de pantalla de FANUC. En un CNC FANUC con múltiples placas de procesamiento gráfico, generalmente hay una jerarquía: la placa de CPU gráfica principal (como la A20B-8200-0011) recibe datos de pantalla de alto nivel del procesador de control del CNC, interpreta qué elementos de la pantalla deben renderizarse y distribuye comandos de renderizado a los módulos gráficos subordinados que manejan porciones específicas de la salida de pantalla.

Esta arquitectura de controlador maestro sirve a un propósito práctico.

El procesador de control principal del CNC tiene suficiente que hacer gestionando bucles servo, ejecutando interpolación, escaneando lógica de escalera PMC y monitoreando el estado del sistema ymdash; descargar todo el renderizado de pantalla a una CPU de pantalla dedicada significa que el procesador de control no se interrumpe por tareas de pantalla.

La CPU de pantalla en la A20B-8200-0011 maneja la tarea continua de mantener la pantalla del operador actualizada con datos actuales, independientemente de si la CPU de control principal está ocupada.

Cuando esta placa falla, las consecuencias dependen de qué función falla primero. Si falla la función de CPU, no llegan datos a los módulos gráficos subordinados, lo que resulta en una pantalla completamente en blanco o estática. Si falla la función de control gráfico, la pantalla puede mostrar datos revueltos o solo contenido parcial.

Saber qué tipo de falla ha ocurrido ayuda al ingeniero de mantenimiento a priorizar ymdash; una pantalla completamente en blanco apunta directamente a la A20B-8200-0011, mientras que una pantalla parcialmente corrupta puede indicar esta placa o un módulo gráfico subordinado.

Diagnóstico de Fallas de Pantalla ymdash; Aislamiento de la A20B-8200-0011

Diagnosticar una falla de pantalla CNC requiere trabajar a través de la cadena de señales desde el procesador de control principal del CNC hasta la pantalla:

Paso 1: Confirme si las otras funciones del CNC están operativas. Si los ejes responden a comandos de jog (incluso sin ver la pantalla), el husillo arranca y el PMC está ejecutando funciones de máquina, el lado de control está funcionando ymdash; la falla está en la cadena de pantalla.

Paso 2: Verifique la fuente de alimentación y la retroiluminación de la unidad de pantalla (para pantallas LCD). Una pantalla oscura pero con retroiluminación cálida está alimentada ymdash; si no aparece ninguna imagen incluso con la retroiluminación correcta, la electrónica de la pantalla o la señal de la placa de pantalla han fallado.

Paso 3: Si normalmente aparecería una pantalla de prueba o un mensaje de inicio al encender, y no aparece nada, la A20B-8200-0011 no ha inicializado su salida de pantalla. Este es el patrón que más probablemente apunta a la placa de CPU gráfica principal.

Paso 4: Si algunos elementos de la pantalla aparecen correctamente (etiquetas de teclas de función, por ejemplo) pero otras áreas están en blanco o corruptas, el módulo gráfico subordinado que maneja el área de pantalla afectada puede ser la fuente de la falla en lugar de la placa de CPU gráfica principal.

Sin pérdida de datos con el reemplazo de la placa de pantalla

Uno de los aspectos tranquilizadores de reemplazar la A20B-8200-0011 es que esta placa no contiene datos específicos de la máquina. No hay parámetros, ni programas de piezas, ni escalera PMC, ni compensaciones de herramientas almacenadas en la placa de control de pantalla gráfica.

Todos esos datos residen en los módulos FROM y SRAM del CNC, que están en la placa de CPU principal y no se ven afectados por el reemplazo de la placa gráfica.

Por lo tanto, el reemplazo de la placa de pantalla se encuentra entre los procedimientos de mantenimiento más limpios disponibles ymdash; cambie físicamente la placa, aplique energía y verifique la pantalla. Sin copia de seguridad, sin restauración, sin secuencia de verificación de parámetros. Simplemente confirme que la pantalla se muestra correctamente en las diversas páginas de pantalla del CNC.

Preguntas Frecuentes

P1: El panel del operador del CNC tiene una pantalla completamente en blanco al encender, pero los ejes de la máquina responden normalmente a las entradas de jog del teclado. ¿Confirma esto que la A20B-8200-0011 ha fallado?

Los ejes operativos a pesar de una pantalla en blanco respaldan fuertemente una falla del subsistema de pantalla en lugar de una falla de la placa de control principal. Confirme que la unidad de pantalla en sí está alimentada (verifique el indicador de retroiluminación, mida el voltaje de la fuente de alimentación de la pantalla si es accesible).

Si la unidad de pantalla está alimentada pero no aparece ninguna imagen, la placa de control de pantalla es la principal sospechosa. Antes de reemplazar, también verifique la conexión del cable entre la placa de pantalla y la unidad de pantalla ymdash; un cable de pantalla suelto produce el mismo síntoma que una placa de pantalla fallida sin costo alguno.

P2: ¿Es la A20B-8200-0011 intercambiable con la variante adyacente A20B-8200-0010?

Estos dos números de pieza son variantes de placa cercanas pero distintas dentro de la familia A20B-8200. Pueden servir para diferentes configuraciones de CNC o niveles de revisión de software.

Antes de sustituir una por otra, confirme en la documentación oficial de referencia cruzada de FANUC que las -0010 y -0011 están listadas como intercambiables para la instalación específica del CNC. Sustituir una variante incompatible puede resultar en un fallo de inicialización de la pantalla o en una representación incorrecta de la pantalla, incluso con la placa de reemplazo completamente funcional.

P3: La pantalla muestra pantallas de estado del CNC correctas, pero la función de vista previa de la trayectoria de herramienta gráfica muestra un área completamente en blanco. ¿Es esta la A20B-8200-0011?

La falla selectiva de solo la pantalla de trayectoria de herramienta gráfica, mientras que todas las pantallas de modo carácter (parámetros, compensaciones, listado de programas) son correctas, apunta a la función de renderizado gráfico en lugar de la función de CPU principal ymdash; la CPU se está comunicando correctamente pero la salida gráfica está fallando.

Este patrón puede indicar el módulo gráfico subordinado en lugar de la A20B-8200-0011 maestra, dependiendo de la arquitectura de pantalla específica.

Todavía vale la pena investigar la A20B-8200-0011 si el reemplazo del submódulo no resuelve la falla.

P4: ¿Cómo se prueba la A20B-8200-0011 después del reemplazo antes de devolver la máquina a producción?

Navegue sistemáticamente por cada una de las páginas de pantalla del CNC: POSICIÓN, PROGRAMA, COMPENSACIÓN/CONFIGURACIÓN, parámetros del SISTEMA, historial de MENSAJES/alarmas, GRÁFICO (simulación de trayectoria de herramienta) y cualquier pantalla personalizada del fabricante de la máquina.

Verifique que cada página se cargue correctamente, se actualice cuando los datos cambien (cambie un parámetro y verifique que la pantalla se actualice) y transicione sin problemas al cambiar de página. Pruebe la función MDI para confirmar que las pulsaciones de teclas aparecen en pantalla.

Es poco probable que una placa que pase esta verificación integral de navegación de pantalla tenga fallas de pantalla residuales.

P5: ¿Se puede reparar la A20B-8200-0011 a nivel de componente después de un daño eléctrico?

La reparación a nivel de componente es posible para centros de reparación especializados en FANUC con el equipo adecuado. Los modos de falla comunes incluyen fallas en el IC de la fuente de alimentación, daños en componentes de protección de entrada y, en algunos casos, fallas en el circuito oscilador o de reloj.

Un IC de CPU de pantalla completamente fallido generalmente no es reparable a un costo económico. Las fallas parciales ymdash; donde algunas funciones de pantalla funcionan y otras no ymdash; a menudo son causadas por IC periféricos específicos que se pueden reemplazar.

Para máquinas críticas para la producción donde el costo de tiempo de inactividad es alto, usar una unidad de intercambio pre-probada mientras se repara la original es el enfoque más práctico.
