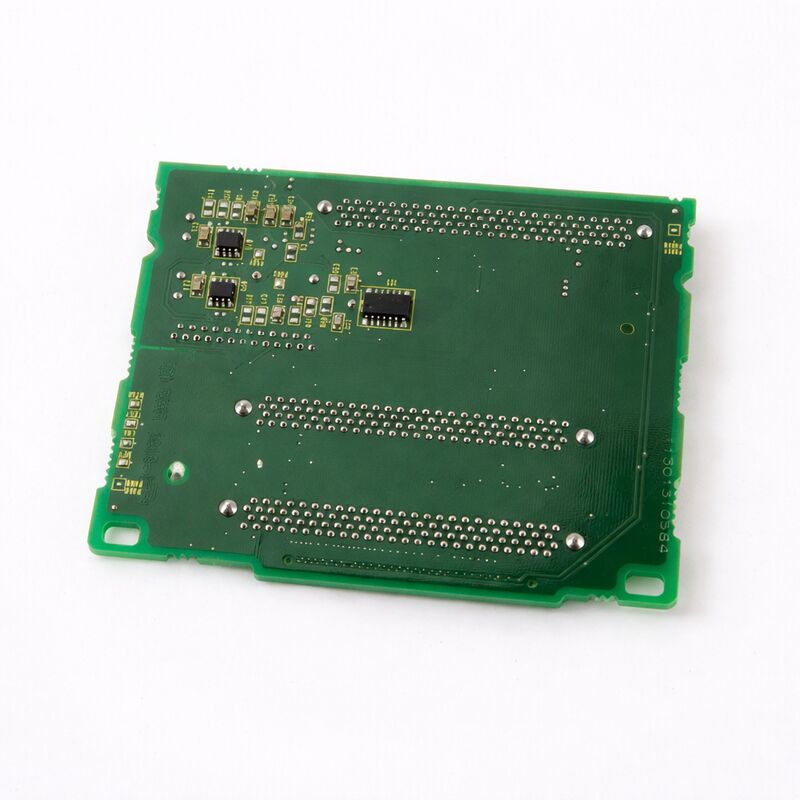

A20B-8101-0440 Tabla de PCB de Fanuc A20B81010440 A2OB-8IOI-O44O La placa de PCB de Fanuc también se utiliza para la fabricación de la placa de PCB.

FANUC A20B-8101-0440 | Placa de Control Principal — Serie A20B-8101 de CNC de Gama Alta, Placa de Control CNC Industrial, Origen Japón

Descripción general

La FANUC A20B-8101-0440 pertenece a una de las familias de placas más capaces técnicamente que FANUC ha producido: la serie A20B-8101 para la generación CNC 30i/31i/32i.

Esta es la familia de placas para máquinas que superan los límites de lo que puede hacer el mecanizado CNC: corte simultáneo de cinco ejes en componentes aeroespaciales, torneado y fresado multipista en centros de máquinas compuestos, nanointerpolación en superficies de calidad óptica y operaciones sincronizadas multihusillo en líneas de transferencia.

Cada función que realiza el CNC se ejecuta a través del hardware de la serie A20B-8101.

El procesador de la placa principal maneja los cálculos de interpolación, la comunicación de servo, la interfaz del husillo y la ejecución de la lógica PMC simultáneamente, todo dentro de tiempos de ciclo que mantienen la máquina funcionando a las velocidades de avance comandadas sin interrupción.

Los circuitos de comunicación de la placa — FSSB para amplificadores de servo, I/O Link para E/S de máquina, enlaces de husillo seriales para variadores de husillo — manejan docenas de intercambios de datos simultáneos de alta velocidad cada milisegundo.

La A20B-8101-0440 representa este nivel de hardware de control.

Al igual que todas las placas de la familia, opera en el exigente entorno de una máquina herramienta de producción: ciclos térmicos a medida que la máquina se calienta y se enfría, vibraciones del proceso de mecanizado transmitidas a través de la estructura de la máquina y el entorno eléctrico de un armario compartido con variadores de servo y amplificadores de husillo de alta potencia.

FANUC diseña estas placas para este entorno: componentes de grado industrial, diseño cuidadoso de la PCB para inmunidad EMC y sistemas de conectores clasificados para las demandas mecánicas del uso en producción.

Especificaciones clave

Arquitectura de la familia A20B-8101

La serie A20B-8101 es grande y cubre muchas funciones distintas. Comprender dónde encaja la -0440 requiere un breve vistazo a la estructura de la familia.

Las placas de menor numeración de la familia (A20B-8101-0010 hasta aproximadamente -0100) cubren placas de opción y comunicación: la -0030 es la placa Fast Ethernet, la -0050 es el maestro Profibus, la -0100 es el esclavo Profibus, la -0220 es el maestro DeviceNet, la -0330 es el esclavo DeviceNet.

Estas son placas de opción que se conectan a las ranuras de expansión de la placa principal para agregar capacidades de comunicación.

Las placas de mayor numeración incluyen las placas de CPU principales para varias generaciones y configuraciones de hardware 30i/31i/32i-A: las -0360 a -0403 cubren el rango de placas principales, incluidas las variantes SA (autónoma) y no SA.

Más allá de estas, las placas en el rango -0440 y superior cubren variantes de generación posterior y configuraciones especializadas dentro de la familia 30i/31i/32i-A.

Todas las placas de la familia comparten los mismos principios de diseño: robustez industrial, arquitectura de bus propietaria de FANUC y compatibilidad de software con el software CNC 30i/31i/32i-A.

Prioridades de mantenimiento para placas de la serie A20B-8101

Mantener las placas de la familia A20B-8101 requiere el mismo enfoque disciplinado en todas las variantes:

Protección de datos previa al trabajo. Todos los datos de SRAM — parámetros, lógica PMC, programas, datos de coordenadas — deben ser respaldados antes de retirar cualquier placa principal.

Los módulos FROM/SRAM pueden estar en la placa principal o separados de ella, pero el proceso de respaldo es idéntico: utilice la función de respaldo de la pantalla de arranque de FANUC o la transferencia DNC a una PC.

Gestión de módulos. Los módulos enchufables instalados en la placa original (tarjeta de CPU, tarjeta de control de servo, módulos de memoria) se transfieren a la placa de reemplazo. Cada módulo debe estar completamente asentado; un asentamiento incompleto causa patrones de falla que imitan fallas de la placa principal.

Integridad de la conexión. Después de la reinstalación, verifique que todos los cables estén completamente acoplados. Los conectores de fibra óptica FSSB son particularmente importantes: una fibra que parece conectada pero no está completamente bloqueada produce errores de comunicación de servo intermitentes que son difíciles de diagnosticar sin saber que la fibra fue perturbada.

Verificación sistemática. Después de restaurar los datos y encender, navegue por todas las pantallas de visualización del CNC, verifique la operación de la lógica PMC a través de la prueba de E/S de la máquina, confirme la preparación de los ejes de servo y ejecute un ciclo de prueba con un programa conocido antes de liberar la máquina a producción.

Preguntas frecuentes

P1: ¿Cómo confirmo que la A20B-8101-0440 es la placa de reemplazo correcta antes de realizar el pedido?

Compare el número de pieza con la documentación eléctrica de la máquina o la etiqueta de la placa principal existente. Las placas principales FANUC tienen su número de pieza impreso en la propia placa, a menudo con un sufijo que indica la revisión del hardware.

Confirme que el número de pieza de la placa coincide con el reemplazo que se está pidiendo, incluido cualquier sufijo. Si el número de pieza original de la máquina ya no está disponible, póngase en contacto con un proveedor de piezas especializado en FANUC para confirmar qué placas actuales son reemplazos compatibles.

P2: Después de instalar la A20B-8101-0440, el CNC arranca pero los ejes de servo muestran la alarma 401 (servo listo apagado). ¿Qué indica esto?

La alarma 401 (VRDY OFF) al inicio después del reemplazo de la placa generalmente indica que la conexión de fibra óptica FSSB entre la placa principal y el primer amplificador de servo en la cadena FSSB no se ha establecido. Verifique el conector COP10A en la placa; confirme que el cable de fibra óptica esté completamente insertado y bloqueado.

Confirme también que los amplificadores de servo estén alimentados (alimentación de control de 24V aplicada) antes de que el CNC intente la comunicación FSSB.

Si la topología FSSB tiene múltiples amplificadores, el CNC debe comunicarse con cada uno en secuencia; una falla en un amplificador interrumpe la cadena aguas abajo.

P3: La máquina tiene una opción de función de PC (CNC abierto basado en Windows). ¿La A20B-8101-0440 admite esto?

La capacidad de función de PC en la generación 30i/31i/32i-A está ligada a variantes específicas de la placa principal. Las placas de función de PC incluyen un subsistema de PC integrado (procesador, memoria e interfaces del lado de la PC) además de las funciones estándar de la placa principal del CNC.

Las placas estándar (no de PC) carecen de este subsistema. Antes de realizar el pedido, confirme si la configuración original de la máquina incluía la función de PC; esto determina qué variante de placa se requiere. Usar una placa no de PC para reemplazar una placa de función de PC (o viceversa) no funcionará correctamente.

P4: ¿Puede un centro de reparación especializado reacondicionar una placa de la serie A20B-8101 en lugar de reemplazarla?

Sí. Los centros de reparación especializados en FANUC reacondicionan regularmente placas de la serie A20B-8101, reemplazando condensadores electrolíticos, conectores dañados y CIs fallidos, y probando en bancos de prueba de controladores FANUC dedicados.

Para instalaciones donde la A20B-8101-0440 es costosa de reemplazar directamente, un reacondicionamiento probado de un centro calificado suele ser la opción más rentable.

Asegúrese de que el centro de reparación tenga experiencia documentada específicamente con placas de la serie A20B-8101, no solo con PCBs FANUC en general, ya que la arquitectura de placas CNC de alta gama difiere significativamente de las generaciones de placas FANUC más simples.

P5: El CNC muestra la alarma "SRVO-062 BZAL" después del reemplazo de la placa principal. ¿Qué está sucediendo?

BZAL es la alarma de cero de batería: la batería de respaldo para los datos SRAM del CNC se ha desconectado o ha fallado, y el contenido de la SRAM puede haberse perdido o corrompido. Esta alarma ocurre comúnmente cuando la batería se desconecta durante el reemplazo de la placa sin restaurar primero la SRAM desde la copia de seguridad.

Si los datos de SRAM se respaldaron antes de retirar la placa, restáurelos desde el medio de respaldo a través de la pantalla de arranque.

Reemplace la batería por una unidad nueva. Si no se tomó ninguna copia de seguridad, la recuperación requiere la reintroducción manual de todos los parámetros de la máquina, un proceso que consume mucho tiempo y que refuerza por qué la copia de seguridad de la SRAM antes de cualquier trabajo en la placa es obligatoria.
