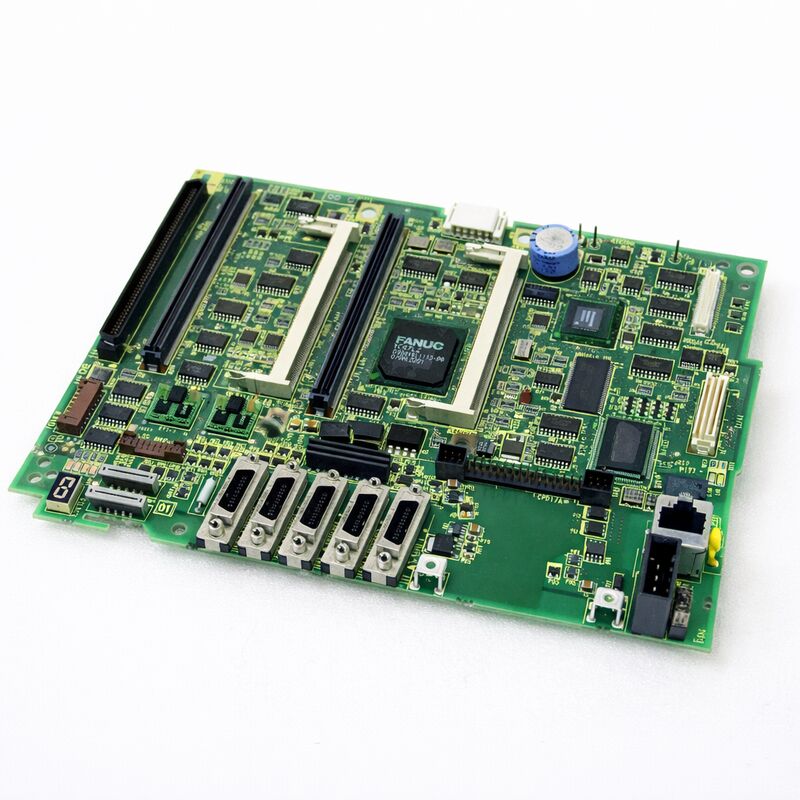

FANUC A20B-8101-0401 | Placa base principal A5 para Series 30i/31i/32i-A — Sin función de PC, Montaje en unidad LCD/MDI, Origen Japón

Descripción general

La FANUC A20B-8101-0401 es la placa principal para una de las generaciones de CNC más capaces de FANUC. La Serie 30i/31i/32i-A representa el nivel de alto rendimiento de la serie i de FANUC — controladores diseñados para máquinas complejas, multiruta y multieje. Centros de mecanizado de cinco ejes.

Centros de torneado compuestos. Máquinas de rectificado de engranajes. Líneas FMS multipaleta. Estas son las máquinas donde reside la familia 30i/31i/32i.

La designación A5 se refiere a la revisión de hardware de esta placa dentro del ciclo de vida del producto de la Serie 30i/31i/32i-A.

Sucede a variantes de placas base anteriores e incorpora las actualizaciones de hardware de FANUC para abordar los requisitos de fiabilidad y compatibilidad que se acumularon durante el despliegue en campo de las versiones anteriores.

Cuando FANUC lanza una variante de placa base actualizada como la A5, normalmente se convierte en el reemplazo de todas las variantes anteriores, por lo que la A20B-8101-0401 sirve no solo como un reemplazo directo para su generación de hardware exacta, sino también como el reemplazo apropiado para las versiones anteriores de placas base en la familia 30i/31i/32i-A.

La especificación "sin función de PC" es un detalle de adquisición importante.

La serie 30i/31i/32i se ofreció en dos configuraciones: estándar (sin PC integrada) y con función de PC integrada.

La variante con función de PC ejecuta una PC integrada basada en Windows en la misma placa base, lo que permite las funciones CNC abiertas de FANUC, el desarrollo de HMI personalizado y el software de aplicación basado en PC.

La A20B-8101-0401 es la variante sin PC. No es intercambiable con la placa base con función de PC; el hardware, los conectores y la configuración del software difieren entre ambas.

Especificaciones clave

Montaje de LCD/MDI — Por qué es importante

La Serie 30i/31i/32i-A utiliza una arquitectura física diferente a la de los controladores FANUC i-series anteriores. En la Serie 16i/18i, la placa base se encuentra dentro del armario de control en un rack. En la 30i/31i/32i-A, la placa base se monta directamente en la parte posterior de la unidad LCD/MDI, el panel de operador.

Esta integración reduce el tamaño total del armario y simplifica el cableado, pero cambia el procedimiento de mantenimiento.

Para acceder a la A20B-8101-0401, se debe abrir el panel del operador o retirar la unidad LCD/MDI de la máquina.

La placa es accesible desde la parte trasera del panel. Esto significa que el reemplazo a menudo se puede realizar en la máquina sin desmontar completamente el armario de control.

Sin embargo, la ubicación de montaje de la unidad LCD/MDI — a veces en la parte superior de la máquina, a veces en un colgante — significa que las condiciones de acceso varían significativamente entre los diseños de las máquinas.

Planifique el acceso antes de comenzar. Confirme qué herramientas se necesitan. Confirme que la placa de reemplazo esté probada y lista.

La copia de seguridad y restauración de SRAM es la parte que más tiempo consume del procedimiento; el intercambio físico de la placa, una vez establecido el acceso, es sencillo.

Datos SRAM — El paso crítico de copia de seguridad

La A20B-8101-0401 se interconecta con módulos FROM/SRAM que almacenan todos los datos específicos de la máquina.

Esto incluye parámetros CNC, programa de escalera PMC (Controlador de máquina programable), datos de compensación de herramientas, sistemas de coordenadas de trabajo y programas de piezas almacenados.

Ninguno de estos datos está en la placa base en sí; están en los módulos FROM/SRAM.

Sin embargo, algunas configuraciones de controlador almacenan datos relacionados con el arranque en SRAM que deben gestionarse cuidadosamente durante el reemplazo de la placa. La guía de mantenimiento de FANUC es clara:

haga una copia de seguridad de todos los datos SRAM antes de comenzar. Utilice la función de copia de seguridad de la pantalla de arranque de FANUC, la transferencia DNC o una tarjeta de memoria FANUC para capturar el conjunto de datos completo. Después de reemplazar la placa, restaure los datos SRAM antes de intentar la operación normal.

Omitir este paso crea una situación en la que la máquina no puede funcionar: los parámetros están en sus valores predeterminados, el PMC no tiene una escalera para ejecutar y los programas de piezas han desaparecido.

La recuperación de esto es posible pero requiere mucho tiempo. Cinco minutos de copia de seguridad antes de comenzar el trabajo ahorran potencialmente horas de reingreso después.

Preguntas frecuentes

P1: Después de reemplazar la A20B-8101-0401, el CNC muestra la alarma "SR" o errores de inicio relacionados con la memoria. ¿Qué significa esto?

Las alarmas SR al inicio suelen indicar que los datos SRAM no se restauraron correctamente después del reemplazo de la placa. Verifique que la copia de seguridad de SRAM se haya cargado por completo. Si el proceso de copia de seguridad se interrumpió o se utilizó el archivo de datos incorrecto, el CNC se iniciará con datos de parámetros corruptos o incompletos.

Utilice el menú de arranque de FANUC para recargar la imagen SRAM desde el medio de copia de seguridad. Si no se realizó una copia de seguridad antes del reemplazo, póngase en contacto con FANUC o un ingeniero certificado; la recuperación de los parámetros predeterminados es posible pero requiere la reentrada manual cuidadosa de todos los valores específicos de la máquina.

P2: ¿Puede la A20B-8101-0401 reemplazar la placa base anterior A20B-8101-0400 en un CNC de la Serie 30i/31i-A?

Sí. La -0401 (revisión A5) es el reemplazo actualizado para la -0400 y variantes anteriores de placas base en la familia sin PC 30i/31i/32i-A.

FANUC designa las nuevas revisiones de hardware como reemplazo de todas las variantes anteriores, por lo que la -0401 es apropiada para cualquier máquina 30i/31i/32i-A que utilizara una placa base sin PC anterior.

Confirme que la máquina utiliza la configuración sin PC antes de realizar el pedido; las variantes de placa con función de PC tienen números de pieza diferentes y no son intercambiables.

P3: La máquina utiliza un panel LCD a color de 15 pulgadas. ¿La A20B-8101-0401 admite esta pantalla?

La placa base A20B-8101-0401 se conecta a la unidad LCD a través de la interfaz de pantalla integrada en el conjunto LCD/MDI.

La compatibilidad de la placa con el tamaño de la pantalla suele estar determinada por la configuración general del sistema CNC en lugar de solo por la placa base.

Si la placa base original funcionó con el panel a color de 15 pulgadas, un reemplazo directo con la A20B-8101-0401 también funcionará con ese panel.

En caso de duda, verifique que la especificación de la interfaz de pantalla coincida entre la placa de reemplazo y la unidad LCD instalada.

P4: ¿Cuánto tiempo suele tardar un procedimiento completo de reemplazo de la A20B-8101-0401?

Para un técnico con experiencia en hardware 30i/31i/32i-A, el procedimiento completo — copia de seguridad de SRAM, intercambio físico de la placa, restauración de SRAM y verificación funcional — suele tardar de 2 a 4 horas. El intercambio físico en sí mismo lleva de 30 a 60 minutos, dependiendo del acceso al panel.

La copia de seguridad y restauración de SRAM, incluida la verificación, representa gran parte del tiempo restante.

Los procedimientos por primera vez en una configuración de máquina desconocida llevan más tiempo. Tener el manual de mantenimiento de FANUC para la máquina específica abierto y disponible acelera significativamente el proceso.

P5: El CNC produce una "ALARMA DEL SISTEMA" al encenderse después de instalar la nueva A20B-8101-0401. La pantalla muestra un código de error. ¿Cómo se debe investigar esto?

Una alarma del sistema inmediatamente después de la instalación de la placa suele indicar una de tres cosas: una restauración incompleta de los datos SRAM, una falta de coincidencia en la configuración del hardware (como una tarjeta de CPU o un módulo FROM/SRAM no asentado correctamente) o un problema de conexión física (un cable no reconectado completamente durante la reinstalación).

Verifique primero el asiento de todos los módulos: presione cada módulo enchufable firmemente en su conector. Verifique que todos los cables estén reconectados. Luego intente la restauración de SRAM desde el menú de arranque.

Si la alarma persiste después de estas verificaciones, anote el código de error específico y compárelo en el Manual de Mantenimiento FANUC Serie 30i/31i/32i-A (B-63945EN).
