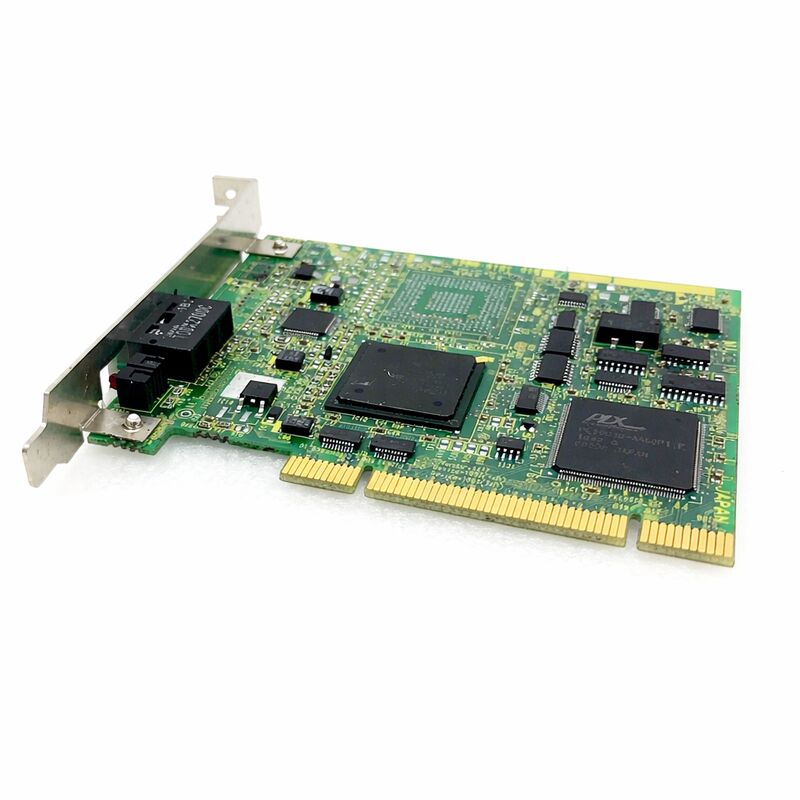

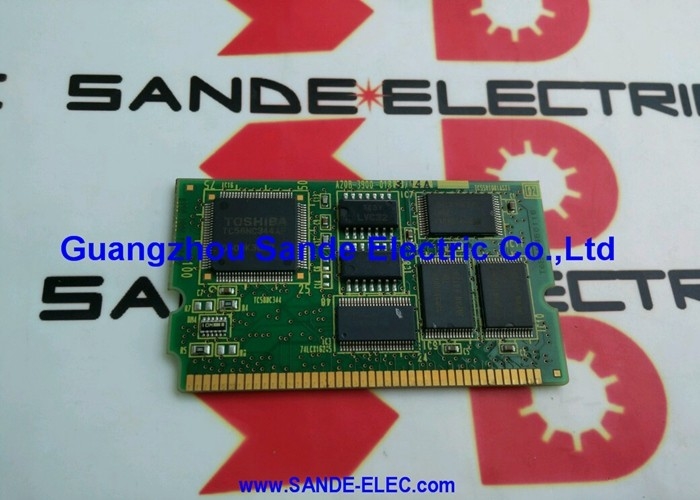

A20B-8101-0160 Tabla de PCB de Fanuc A20B81010160 A2OB-8IOI-OI6O Las tablas de PCB de Fanuc también pueden ser utilizadas para la fabricación de placas de PCB.

FANUC A20B-8101-0160∙ Interfaz PCB HSSB del lado del PC ∙ Autobús en serie de alta velocidad, enlace CNC a PC de fibra óptica, para la serie 16i / 18i / 21i / 160i / 180i / 210i, serie A20B-8101, origen japonés

Número de la parte:A20B-8101-0160 Las condiciones de los productos de la categoría A1 y A2

El fabricante:Corporación FANUC (Japón)

Categoría de producto:El uso de la placa de interfaz HSSB en el lado del PC

La serie:A20B-8101 Familia de PCB de interfaz de PC de la serie i de FANUC

Resumen general

ElLas condiciones de las condiciones de producción se determinarán en el anexo I.is the PC-side component of FANUC's High-Speed Serial Bus (HSSB) link — the board that installs in a personal computer's expansion slot to connect that PC directly to a FANUC i-series CNC controller via optical fibre cable.

Es la mitad del par HSSB que pertenece a la computadora, no al CNC.

HSSB fue la solución patentada de FANUC para un problema específico que surgió a finales de la década de 1990, cuando las máquinas CNC comenzaron a beneficiarse de las aplicaciones basadas en PC: cómo crear un ancho de banda alto,enlace de comunicación inmóvil al ruido entre un controlador CNC FANUC y un ordenador personal host situado cerca.

Las conexiones serie estándar (RS-232C) eran demasiado lentas y demasiado susceptibles a las interferencias electromagnéticas de los accionamientos de la máquina.

Ethernet estaba disponible, pero trajo latencia y sobrecarga de protocolo que lo hacían inadecuado para aplicaciones que requieren un acceso rápido y determinista a los datos internos del CNC.

El HSSB abordó ambos problemas.

El medio físico de fibra óptica elimina por completo la susceptibilidad electromagnética. Las señales de luz no pueden ser inducidas por ruido eléctrico, independientemente de lo cerca que esté el cable de los servoamplificadores.Dispositivos de eje, o contactores de potencia.

El protocolo serial patentado de alta velocidad proporciona un rendimiento de datos más rápido que RS-232C y una latencia más baja que Ethernet para el acceso directo a la memoria CNC.

El enlace resultante permitió al PC acceder a la memoria interna del CNC ¢ programas, parámetros, posiciones de corriente, velocidades de husillo,Los datos de PMC con velocidades lo suficientemente rápidas como para soportar aplicaciones de monitoreo en tiempo real, pantallas de guía del operador controladas desde el PC y transferencias de archivos de gran tamaño.

Especificaciones clave

Cómo funciona HSSB

El enlace HSSB siempre requiere dos placas: una en el CNC y otra en el PC. El A20B-8101-0160 es la placa lateral del PC.

La placa lateral CNC (una parte separada de las series A20B-8100 o A20B-8001) se instala en una ranura opcional de la unidad base de la CNC.

Con una longitud de lazo superior a 20 mmSe conecta al F-BUS interno del CNC, proporciona un puerto de fibra óptica COP7.el enlace HSSB crea un área de memoria compartida a la que el PC puede acceder a través del controlador de la función de pantalla de FANUC CNC.

En el caso de las placas del lado del ordenador (A20B-8101-0160):Se instala en la ranura de expansión del PC y proporciona el puerto de fibra óptica COP7 correspondiente en el lado del PC.El controlador HSSB de FANUC (instalado en el sistema operativo Windows del PC) se comunica con el CNC a través de esta placa.

Las aplicaciones escritas utilizando la biblioteca FANUC FOCAS acceden al CNC a través del controlador.

El cable de fibra óptica conecta los dos puertos de la COP7.

El cable se extiende desde el PC hasta el CNC, típicamente desde un PC de panel o un ordenador industrial en el gabinete de la máquina, a través de un conducto de cable, hasta la posición de ranura opcional en la unidad de control CNC.La longitud máxima del cable depende del modelo específico de cable de fibra óptica utilizado..

Requisitos de PC y software

El A20B-8101-0160 requiere:

Escala de expansión de PC.La placa se instala en una ranura de expansión ISA o PCI dependiendo de la variante específica de la placa.Los paneles industriales de PC integrados en el gabinete de la máquina son un anfitrión común para esta placa ­ proporcionan el montaje físico, la ranura de expansión requerida y el entorno de operación de grado industrial necesario para una placa que permanece en un gabinete de máquinas herramienta.

El conductor del FANUC HSSB.El controlador del sistema operativo Windows del PC debe estar instalado para que la placa funcione.

El controlador aparece como un dispositivo HSSB en el gerente de dispositivos de Windows.y versiones posteriores de Windows dependiendo de la versión del software.

FANUC FOCAS biblioteca o función de pantalla CNC.Applications communicate with the CNC using FANUC's FOCAS2 library (for programmatic access to CNC data via PC application code) or the FANUC CNC Screen Display function (which mirrors the CNC operator panel display on the PC screen and allows operators to interact with the CNC from the PC).

Cable de fibra óptica.Se recomienda el cable de fibra óptica FANUC serie A66L-6001-0026.

La longitud del cable debe confirmarse dentro del rango admitido para el modelo de cable específico.

Fibra óptica “La elección de la ingeniería”

El medio físico de fibra óptica no es una elección arbitraria, sino la solución de ingeniería a un problema real en entornos de máquinas herramienta.

Un gabinete de máquinas herramientas contiene múltiples fuentes de interferencia electromagnética intensa: servo accionamiento PWM conmutación a frecuencias de kilohertz, etapas de potencia accionamiento del eje,Contactores de CA que se abren y cierran bajo carga, y los campos magnéticos del transformador.

Cualquier cable de señal eléctrica convencional que atraviesa este entorno capta ruido inducido que corrompe los datos.

La fibra óptica es inmune por la física: lleva luz, no corriente eléctrica.

El enlace HSSB que utiliza fibra óptica es confiablemente libre de ruido independientemente del entorno electromagnético por el que atraviese.

Esta fiabilidad es la razón por la que FANUC eligió la fibra óptica para HSSB en lugar de una conexión eléctrica en serie convencional.

El conector COP7 del A20B-8101-0160 acepta el cable de fibra óptica.Mantener los conectores de fibra limpios es importante para un funcionamiento confiable. Incluso una pequeña contaminación en la cara del extremo de la fibra atenúa la señal óptica, causando errores de comunicación.

Cuando la fibra no esté conectada, la tapa protectora debe cubrir el puerto COP7 para evitar la contaminación.

Preguntas frecuentes

P1: El enlace HSSB funciona pero el PC muestra errores de comunicación intermitentes. ¿Cuál es la causa más probable?

La contaminación de los conectores de fibra óptica es la causa más común de errores de comunicación HSSB intermitentes cuando el enlace funcionaba previamente.Retirar el cable de fibra de ambos conectores COP7 (en la placa A20B-8101-0160 y en la placa lateral CNC) e inspeccionar las caras finales de la fibra..

Limpie con una toalla óptica de limpieza sin peludas o con una herramienta de limpieza de fibra adecuada.

Si los errores persisten después de la limpieza, inspeccione el cable de fibra para detectar curvas afiladas o daños físicos.

P2: La PC con el A20B-8101-0160 instalado está ejecutando Windows XP. ¿Es el controlador HSSB compatible?

El software de controladores FANUC HSSB admite Windows XP.Instale la versión correcta del controlador para el sistema operativo específico la versión del controlador debe coincidir tanto con el sistema operativo como con la revisión de hardware de la placa HSSB específicaEl controlador HSSB aparece en el Administrador de dispositivos de Windows después de la instalación.

Si el dispositivo muestra un código de error, compruebe la versión del controlador con la documentación de compatibilidad de FANUC para la revisión del hardware A20B-8101-0160.

Confirmar también que el tipo de ranura de expansión del PC (PCI o ISA) coincide con el tipo de conexión de la placa.

P3: ¿Es posible conectar una PC (con A20B-8101-0160) a varias máquinas CNC simultáneamente?

Sí, si el PC dispone de varias ranuras de expansión disponibles. Cada enlace HSSB a una placa lateral CNC requiere una placa lateral PC y un cable de fibra óptica a la placa lateral CNC correspondiente.Pueden instalarse varias placas A20B-8101-0160 en el mismo PC, cada uno conectado a un CNC diferente.

El controlador HSSB de FANUC admite múltiples canales HSSB, cada canal está asociado con una placa y un CNC.

Las aplicaciones FANUC FOCAS pueden dirigirse a cada CNC por su número de canal, lo que permite que una PC monitoree, programe o muestre datos de varias máquinas CNC simultáneamente.

P4: ¿Cuál es la longitud máxima del cable de fibra óptica soportado por el enlace HSSB?

El cable de fibra óptica recomendado (serie A66L-6001-0026) está disponible en longitudes estándar.La longitud máxima del cable soportado está determinada por el presupuesto de potencia óptica de la combinación de transmisor/receptor específica en las placas.

En la práctica, el enlace HSSB está destinado a las conexiones dentro de un gabinete de máquinas o entre un gabinete de máquinas y un panel adyacente, generalmente de metros a decenas de metros.

Para las entregas más largas, consulte la documentación HSSB de FANUC sobre la longitud máxima del cable para la combinación específica de tablero y cable.

No se desvíe el cable en bobinas o con curvas afiladas, ya que éstas atenúan la señal.

P5: Después de instalar el A20B-8101-0160 y el controlador FANUC, la función CNC Screen Display muestra "CNC no está conectado" o "error HSSB". ¿Qué se debe diagnosticar?

Trabaje a través de la siguiente secuencia:

(1) Compruebe que el controlador está correctamente instalado y que el A20B-8101-0160 no muestra ningún error en el Administrador de dispositivos de Windows.

(2) Confirmar que la placa HSSB del lado CNC está instalada en el CNC y que el CNC está encendido.

(3) Compruebe que el cable de fibra óptica está conectado y limpio en ambos extremos.

(4) Confirmar que el parámetro HSSB del CNC (que permite la comunicación HSSB en el lado del CNC) está configurado correctamente. Este parámetro debe estar activado para que el CNC participe en el enlace HSSB.(5) Confirmar que el número de nodo configurado en el software HSSB del PC coincide con la configuración del nodo HSSB del CNC.

Un desajuste en el número de nodos es un error común de puesta en marcha que produce exactamente el síntoma de "no conectado".
