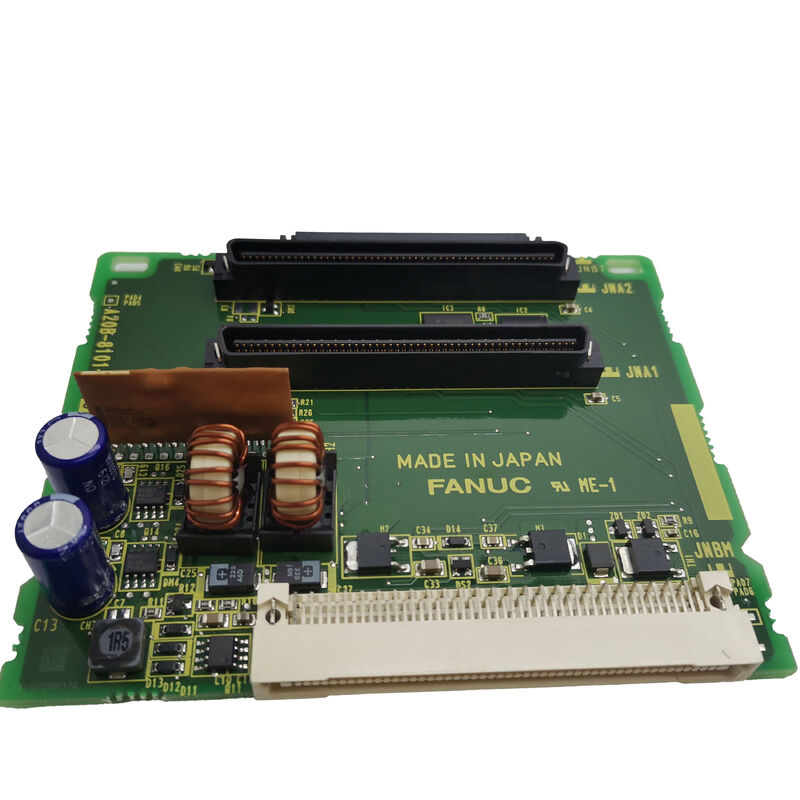

A20B-8101-0010 Tabla de PCB de Fanuc A20B81010010 A2OB-8IOI-OOIO

A20B-8101-0010 | Módulo de fuente de alimentación FANUC FS30i — Serie 30i / 31i / 32i CNC / Emparejado con placas principales A20B-8101-0400/0401

FS30i — La base del poder

CNC-Shopping confirma consistentemente en múltiples listados de placas principales FS30i: "Montado con el módulo de fuente de alimentación FANUC FS30i A20B-8101-0010". Esto aparece para: A20B-8101-0400 (PCB principal A4 30i-A/31i-A5), A20B-8101-0401 (PCB principal A5 30i/31i/32i, sin función de PC) y A16B-3200-0520 (CPU principal 31i-A5). Las tres son placas principales de la plataforma FS30i, lo que confirma que A20B-8101-0010 es la fuente de alimentación estándar para toda la familia de placas principales FS30i.

La serie FANUC 30i/31i/32i representa la plataforma CNC de mayor capacidad de FANUC. Un fallo en el suministro eléctrico detiene todo el sistema. Mantener un A20B-8101-0010 en buen estado como repuesto es un paso sencillo de gestión de riesgos para cualquier instalación que ejecute este CNC.

Información clave del producto

Fallo de la fuente de alimentación: síntomas

Una falla A20B-8101-0010 puede aparecer como:

Sin inicialización:Sin pantalla, sin actividad CNC: silencio total del sistema al encender.

Restablecimientos intermitentes:En correlación con la temperatura de funcionamiento, los condensadores marginales provocan una caída de voltaje en el riel a medida que la unidad se calienta.

Fallos específicos de alarma:Si un riel falla mientras otros permanecen correctos, se producen fallas específicas de funciones: errores de memoria, fallas de visualización o fallas de comunicación, según el riel afectado.

Escenarios de aplicación

Fallo en la fuente de alimentación del FS30i:Un sistema FANUC 30i no se enciende. La medición del voltaje del riel confirma que la salida del A20B-8101-0010 está fuera de las especificaciones. El reemplazo restaura el suministro de CC correcto y la inicialización del CNC.

Mantenimiento planificado:Un sistema Serie 31i-A5 se somete a un reemplazo programado de la fuente de alimentación. A20B-8101-0010 se reemplaza de manera proactiva para eliminar el riesgo de producción relacionado con el suministro de energía.

Preguntas frecuentes

P1: ¿Qué placas principales FS30i suministra A20B-8101-0010?

A20B-8101-0400 (tipo 30i-A / 31i-A5 A4), A20B-8101-0401 (tipo 30i/31i/32i A5, sin función de PC) y A16B-3200-0520 (CPU principal 31i-A5). Las tres son placas principales estándar FS30i, lo que confirma que A20B-8101-0010 es la fuente de alimentación universal FS30i.

P2: ¿Dónde está instalado físicamente A20B-8101-0010 en el sistema 30i?

La fuente de alimentación se instala en el gabinete del CNC, separada de la unidad LCD/MDI donde se montan las placas principales. Los cables de alimentación conectan el A20B-8101-0010 en el gabinete a las placas principales de la unidad del operador.

P3: ¿Reemplazar A20B-8101-0010 requiere una copia de seguridad de datos SRAM?

No. El módulo de fuente de alimentación no contiene datos del CNC. Su sustitución no afecta a parámetros, programas ni ajustes. Se requiere una copia de seguridad de los datos al reemplazar las placas principales o los módulos de memoria, no la fuente de alimentación.

P4: ¿Cuáles son las primeras señales de advertencia de la degradación del A20B-8101-0010?

El envejecimiento del condensador en la fuente de alimentación produce una ondulación de salida cada vez mayor. Los primeros síntomas incluyen: alarmas CNC intermitentes que se borran después del enfriamiento, inestabilidad de la pantalla a temperaturas ambiente altas y errores de memoria en condiciones cálidas. Estos síntomas justifican un reemplazo proactivo antes de que falle por completo.

P5: ¿El A20B-8101-0010 también se utiliza en la serie 32i?

A20B-8101-0010 para "series 30i, 31i, 32i": los tres están confirmados. La plataforma FS30i cubre las tres variantes de CNC y el módulo de fuente de alimentación es común en todas ellas.
