A20B-8100-0961 Tabla de PCB de Fanuc A20B81000961 A2OB-8IOO-O96I Las tablas de PCB de Fanuc también pueden ser utilizadas para la fabricación de otros productos.

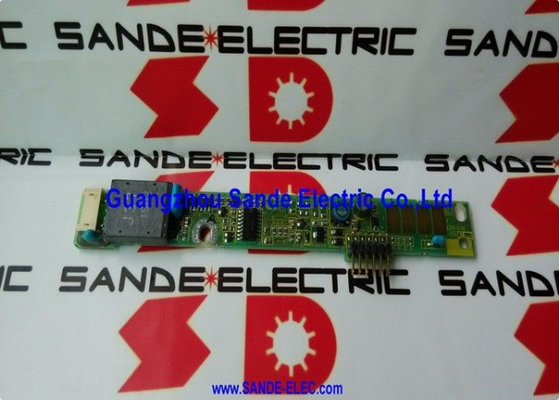

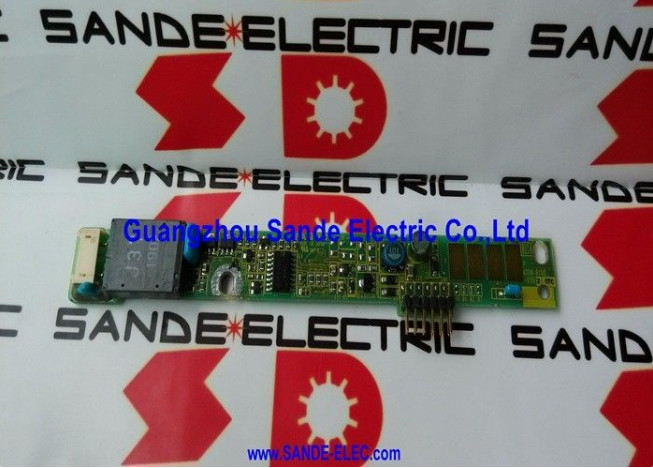

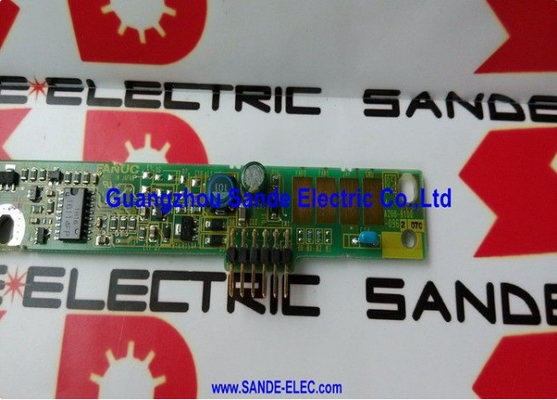

A20B-8100-0961 | PCB inversor con retroiluminación LCD FANUC 30i/31i/32i modelo A: monocromático de 7,2 pulgadas/CCFL/LCD/MDI integrado e independiente

Qué hace este inversor

El A20B-8100-0961 convierte CC de bajo voltaje en CA de alto voltaje y alta frecuencia que requiere una lámpara de retroiluminación CCFL.

Un panel LCD monocromático de 7,2 pulgadas no produce ninguna imagen visible sin su lámpara CCFL encendida. La lámpara necesita aproximadamente entre 600 y 1000 V CA a 40 y 80 kHz para iniciar y mantener su arco: voltajes y frecuencias que no se encuentran en ningún otro lugar del sistema eléctrico CNC. El A20B-8100-0961 genera esta CA de alto voltaje a partir de la CC de bajo voltaje disponible en la fuente de alimentación del CNC.

Cuando este inversor falla, la pantalla se oscurece. El CNC continúa funcionando normalmente (los programas se ejecutan, la máquina corta) pero el operador no puede ver la interfaz.

Especificaciones clave

Dos configuraciones válidas

El mismo A20B-8100-0961 sirve para dos tipos de instalación de pantalla física en la plataforma 30i Modelo A:

Controlador integrado de la serie i:El teclado LCD y MDI forman parte de la unidad CNC integrada. La pantalla, el teclado y la electrónica principal del CNC están alojados dentro del mismo conjunto: el inversor está dentro de esta unidad integrada.

Unidad LCD/MDI digital independiente:Un conjunto LCD/MDI separado conectado por cable al gabinete del CNC. El panel del operador está físicamente en el frente de la máquina; La electrónica CNC se encuentra en el armario de la máquina. El inversor reside dentro de la unidad LCD/MDI independiente.

Ambas configuraciones utilizan la misma pantalla CCFL monocromática de 7,2 pulgadas y el mismo inversor A20B-8100-0961.

Escenarios de aplicación

Apagón repentino de la pantalla:Un modelo FANUC 30i La pantalla de un centro de mecanizado se oscurece por completo. El CNC continúa funcionando normalmente; el control del ciclo a través de la máquina muestra un corte normal. El inversor A20B-8100-0961 falló, cortando el voltaje del variador CCFL. El reemplazo restaura la pantalla.

Atenuación progresiva de la pantalla:La pantalla de 7,2 pulgadas de un CNC 31i Modelo A se oscurece gradualmente a lo largo de meses. El agotamiento del mercurio CCFL eventualmente llega al punto en el que el inversor no puede compensarlo. La sustitución tanto de la lámpara A20B-8100-0961 como de la lámpara CCFL restaura el brillo total.

Preguntas frecuentes

P1: ¿A20B-8100-0961 es compatible con los sistemas 30i Modelo B o LCD en color 30i?

No. La descripción indica explícitamente "30i, 31i, 32i modelo A sólo con un monitor monocromático Fanuc LCD de 7,2". Las variantes del modelo B y las configuraciones de LCD en color utilizan diferentes PCB inversores. Confirme la designación del modelo CNC y el tipo de pantalla del hardware antes de realizar el pedido.

P2: ¿Cómo puedo saber si A20B-8100-0961 ha fallado en comparación con la lámpara CCFL?

Ambos producen una pantalla oscura o tenue. Mida la salida del inversor cuando está encendido: un inversor funcional produce CA de alto voltaje en el conector de la lámpara incluso cuando la lámpara falla. Ninguna salida HV apunta al inversor. Salida HV presente pero la lámpara no enciende la lámpara CCFL. En la práctica, reemplazar el inversor y la lámpara CCFL juntos es la solución más confiable cuando la antigüedad de la pantalla es significativa.

P3: ¿Una pantalla tenue puede ser una falla del inversor o siempre es la lámpara CCFL?

La atenuación gradual a lo largo de meses suele ser el envejecimiento de la lámpara CCFL (agotamiento del mercurio). El inversor regula para mantener la corriente de la lámpara, pero no puede compensar completamente una lámpara agotada. La atenuación repentina o el comportamiento intermitente de la pantalla (funcionando y luego apagándose) apuntan más a menudo al inversor.

P4: ¿Reemplazar A20B-8100-0961 necesita alguna configuración de software CNC?

No. El inversor es un componente de hardware de conversión de energía. La instalación del reemplazo restaura la unidad CCFL inmediatamente después del encendido. No implica ningún parámetro CNC ni cambios de software.

P5: ¿Aún se puede reparar el conjunto de pantalla monocromática de 7,2 pulgadas?

Sí. El 30i Modelo A es una plataforma madura pero utilizada activamente: sus repuestos de pantalla permanecen en el mercado secundario.
