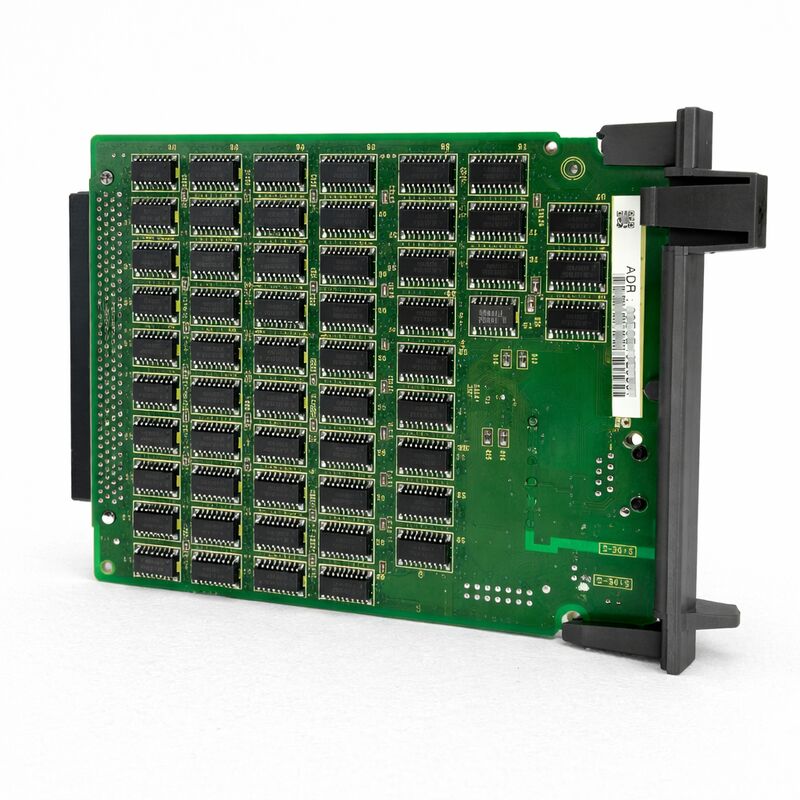

A20B-8100-0670 Tabla de PCB de Fanuc A20B81000670 A2OB-8IOO-O67O La tabla de PCB de Fanuc también se utiliza para la fabricación de la placa de PCB de Fanuc.

FANUC A20B-8100-0670 ∙ Fast Ethernet Board ∙ Standalone CNC Ethernet Option PCB, FOCAS1 / DNC1 / Factolink Network Interface, Serie A20B-8100, Japón Origen

Número de la parte:A20B-8100-0670: el número de personas a las que se refiere el apartado 1 del presente artículo

El fabricante:Corporación FANUC (Japón)

Categoría de producto:Los componentes de las placas de circuito impreso y de las placas de circuito impreso y de las placas de circuito impreso y de las placas de circuito impreso y de las placas de circuito impreso y de las placas de circuito impreso y de las placas de circuito impreso y de las placas de circuito impreso y de las placas de circuito impreso y de las placas de circuito impreso y de las placas de circuito impreso.

La serie:A20B-8100: las condiciones de los productos

Resumen general

ElEl número de unidades de producción será el siguiente:es una tarjeta de opción Fast Ethernet para los controladores CNC de la serie i de FANUC. Se instala en la ranura de opción de una unidad de control CNC independiente,añadir un puerto Ethernet 100BASE-TX que permita al controlador conectarse a una LAN de fábrica.

Sin esta tarjeta o la función Ethernet incorporada disponible en algunas variantes de tarjetas principales, un CNC de la serie i de FANUC no tiene conexión directa a la red.Solo puede comunicarse a través de cable serial RS-232C o HSSB.

El A20B-8100-0670 cambia eso. Una vez instalado y configurado, el CNC se convierte en un nodo de red.

Puede recibir y enviar programas NC, responder a las llamadas de API FOCAS2 desde el software de monitoreo, participar en transferencias de archivos DNC1/Ethernet entre servidores de datos,y mostrar las pantallas de orientación del operador Factolink empujadas desde un servidor de fábrica.

La designación independiente en la categoría del producto es específica e importante.

Los controladores de la serie i de FANUC se presentan en dos arquitecturas físicas: integradas (montable en LCD, compactas) y independientes (la electrónica CNC en un gabinete separado).

El A20B-8100-0670 está diseñado para las unidades de tipo independiente donde las placas de opción se instalan en ranuras de bastidor dedicadas dentro del gabinete de control.

Especificaciones clave

Lo que permite la placa Ethernet

Una vez que el A20B-8100-0670 está instalado y los parámetros Ethernet del CNC están configurados, varias funciones de conectividad están disponibles:

FOCAS1/Ethernet. ¿Qué es eso?FOCAS (FANUC Open CNC API Specification) es la API estándar de FANUC para acceder a los datos CNC desde aplicaciones externas.

Con la placa Ethernet, las aplicaciones que se ejecutan en un PC o servidor pueden conectarse a través de TCP/IP para leer la carga del eje, la posición del eje, el estado de la alarma, el nombre del programa,y docenas de otros elementos de datos CNC en tiempo real.

Esta es la base del monitoreo de la máquina, los paneles de control OEE y la integración de MTConnect en las máquinas de la serie i de FANUC.

DNC1/Ethernet. ¿Qué quieres decir?La función DNC1 permite que los archivos de programa NC se carguen desde un servidor de archivos accesible por red en lugar de transferirse por adelantado a la memoria interna del CNC.

El CNC solicita un archivo de programa por nombre, y la tarjeta Ethernet lo recupera de la ruta del servidor DNC configurado a través de la red.

Esta es la forma estándar en que los grandes programas de mecanizado de moldes de varios miles de bloques, por ejemplo, se ejecutan en máquinas CNC sin la sobrecarga de una gran memoria local.

Enlace de hechos.Factolink es el sistema de orientación del operador de FANUC.

Un servidor Factolink empuja páginas de texto a la pantalla del CNC, lo que permite que las instrucciones de configuración, las instrucciones de mantenimiento o los datos de producción se presenten directamente en el panel del operador.

La placa Ethernet proporciona el enlace de red que hace que las actualizaciones de Factolink sean posibles en tiempo real desde un servidor central.

Contexto de la instalación

El A20B-8100-0670 se instala en una ranura de opción disponible en el bastidor de control del CNC independiente.se conecta al conector F-bus en el plano trasero y es detectado por el software del sistema CNC durante el arranque.

Después de la instalación, se deben configurar los parámetros de red del CNC: dirección IP, máscara de subred, pasarela predeterminada y los parámetros de función específicos para FOCAS, DNC1 o Factolink,dependiendo de los servicios que se utilizarán.

Estos parámetros se ingresan a través de las pantallas de parámetros SYSTEM / Ethernet del CNC en modo MDI y se almacenan en memoria no volátil.

La placa en sí requiere una opción de software Ethernet compatible para ser habilitada en el software del sistema del CNC (FROM).La instalación de la placa sin la licencia correspondiente de opción de software resulta en la inactividad de la función Ethernet..

Verifique la configuración de opción del CNC antes de ordenar esta placa como un reemplazo independiente.

Preguntas frecuentes

P1: El A20B-8100-0670 está instalado, pero la tecla del puerto EMBED no aparece en la pantalla del sistema. ¿Qué se debe comprobar primero?

La causa más común es que la opción de software Ethernet no está habilitada en el módulo FROM del CNC.

Compruebe la función Ethernet en la pantalla de opciones del CNC (SISTEMA → [OPCIONES]).

Si no está en la lista o no está habilitado, el tablero no se puede activar sin la opción de software correspondiente.

P2: ¿Puede el A20B-8100-0670 soportar llamadas FOCAS2 API desde el software de monitoreo de máquinas moderno?

Sí, FOCAS1/Ethernet (que el A20B-8100-0670 admite) y FOCAS2 comparten una base de protocolo compatible.

Most modern FANUC machine monitoring and MTConnect adapter software using the FOCAS2 library connects to i-series CNC controllers via the Ethernet port regardless of whether the board is dedicated (A20B-8100-0670 type) or an embedded Ethernet function on the main board.

Confirme la versión específica de la biblioteca FOCAS2 y la serie CNC compatible con el proveedor del software.

P3: El CNC es de tipo 16i-B o 18i-B integrado (montado en LCD). ¿Cumplirá el A20B-8100-0670?

El A20B-8100-0670 es específicamente para unidades CNC de tipo independiente con ranuras de opción de rack dedicadas.Las unidades CNC integradas (montadas en LCD) 16i-B/18i-B/21i-B utilizan una arquitectura de ranura de opción diferente y diferentes placas de interfaz Ethernet.

Confirmar la arquitectura física de la CNC antes de ordenar. Las unidades independientes tienen la electrónica en un armario de rack separado.mientras que las unidades integradas tienen la electrónica integrada detrás del panel LCD.

P4: ¿Cuántas conexiones simultáneas de FOCAS admite el A20B-8100-0670?

La tarjeta Ethernet admite un número limitado de conexiones TCP/IP simultáneas según lo definido por la especificación FOCAS1/Ethernet de FANUC, normalmente hasta tres conexiones de aplicación simultáneas.Intentar abrir más conexiones de las que soporta el tablero causa rechazos de conexión o tiempos de espera en el software de aplicación.

Para entornos que requieren muchos consumidores de datos simultáneos, una única concentradora de datos FOCAS2 que se conecta una vez al CNC y redistribuye los datos es la arquitectura estándar.

P5: Después de reemplazar el A20B-8100-0670, los parámetros de Ethernet aparecen en blanco. ¿Hay una manera de recuperarlos sin los registros de configuración originales?

Los parámetros de Ethernet (dirección IP, máscara de subred, ruta del servidor DNC, etc.) se almacenan en la SRAM del CNC.

Si la placa fue sustituida sin antes hacer una copia de seguridad de la SRAM, o si los parámetros se limpiaron durante la sustitución, deberán volver a introducirse manualmente.

Los parámetros de FOCAS, DNC1 y Factolink se introducen en las pantallas de parámetros SYSTEM → Ethernet.

En caso de que los registros no estén disponibles localmente, póngase en contacto con la documentación de servicio del fabricante de la máquina herramienta o con el administrador de la red de la fábrica para obtener la configuración IP original.
