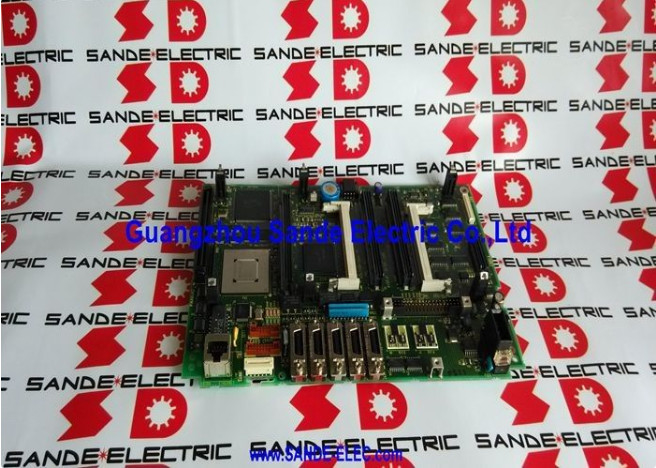

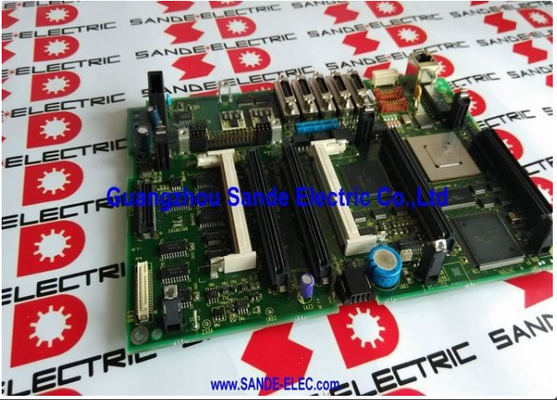

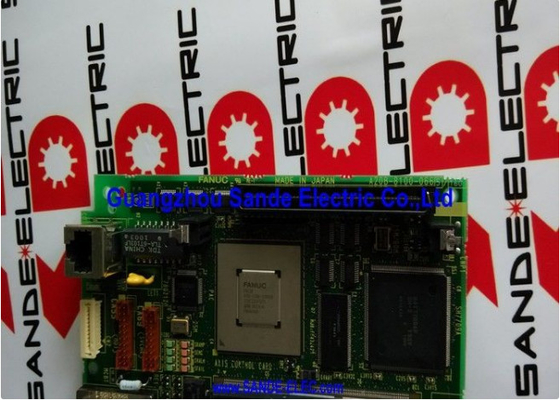

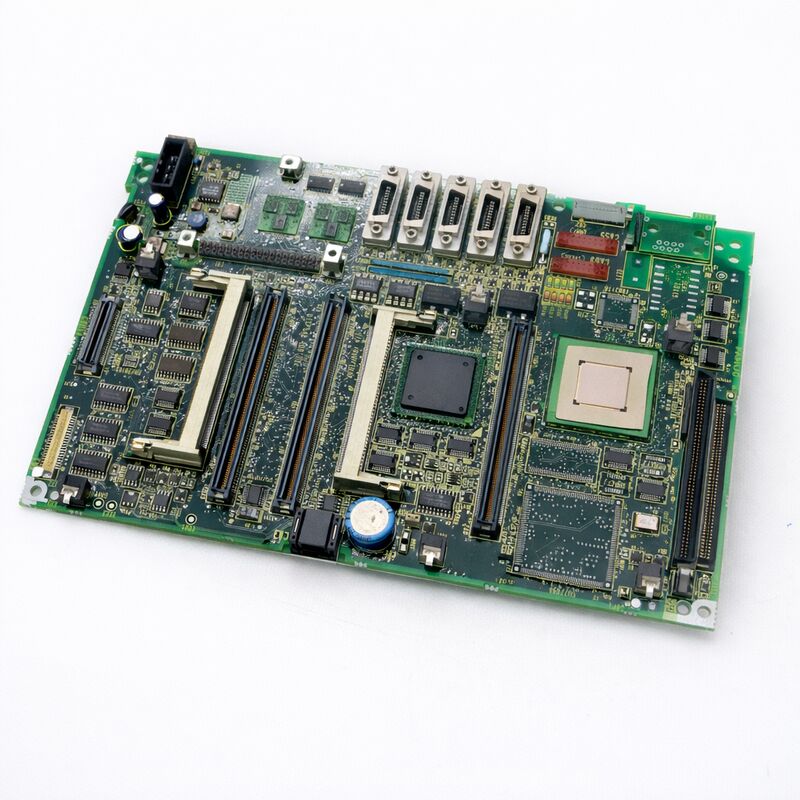

FANUC A20B-8100-0662 | Control Principal de la Serie 21i-B Placa de CPU Principal — PMC-SA1, Sin Ethernet, Serie A20B-8100, Montada en LCD, Para 21i-MB / 21i-TB, Origen Japón

Número de pieza: A20B-8100-0662

Fabricante: FANUC Corporation (Japón)

Categoría de producto: Placa de Circuito Impreso — Placa Principal de CPU (Placa Base de Control CNC)

Serie: A20B-8100 — Familia de placas principales FANUC 16i-B / 18i-B / 21i-B

Descripción general

La FANUC A20B-8100-0662 es la placa de CPU principal para controladores CNC FANUC Serie 21i-B configurados con PMC-SA1 y sin Ethernet integrado.

Es la variante específica de placa base que define el conjunto de características del sistema 21i-B para esta configuración: un controlador CNC capaz y rentable que cubre aplicaciones de torno (21i-TB) y centros de mecanizado (21i-MB) adecuadas para el rango medio de complejidad de máquinas herramienta.

Dentro de la familia de placas principales A20B-8100-066x, cada número de pieza corresponde a una combinación específica de designación de serie CNC y configuración de características a bordo. El -0662 es la placa base 21i-B: PMC-SA1, sin Ethernet.

La designación PMC-SA1 se refiere a la especificación del PMC (Controlador de Máquina Programable) — SA1 es el PMC de nivel de entrada dentro de la generación 21i-B, que maneja la lógica de escalera típica de la máquina sin la capacidad de programación avanzada de la variante SB7.

La ausencia de Ethernet integrado es la otra característica definitoria: las máquinas que requieren conectividad de red de fábrica deben agregar una placa de opción Ethernet externa, mientras que las máquinas que se comunican solo a través de RS-232C o PCMCIA operan con esta placa como estándar.

La serie 21i-B es el CNC principal de FANUC para máquinas herramienta de producción de propósito general. Incorpora la misma arquitectura de servodigital FSSB y la interfaz de husillo serie que los modelos superiores 16i-B y 18i-B, dentro de un recuento de ejes y una especificación de PMC apropiados para máquinas herramienta típicas de 2 a 4 ejes.

Especificaciones clave

El 21i-B en la Generación 16i-B / 18i-B / 21i-B

La familia A20B-8100-066x cubre toda la segunda generación de la serie i en tres designaciones CNC:

El 21i-B ocupa la posición inferior en la jerarquía de ejes y funciones de esta generación. El 16i-B y el 18i-B soportan más ejes controlados y una gama más amplia de funciones de mecanizado avanzadas.

El 21i-B se adapta a máquinas herramienta donde 2 a 4 ejes y la funcionalidad de ciclo estándar cumplen todos los requisitos de mecanizado, lo que describe la mayoría de los tornos convencionales, centros de mecanizado verticales y máquinas de perforación en la producción mundial.

Una diferencia de hardware notable es el módulo de CPU. El 21i-B utiliza procesadores de CPU de menor especificación en comparación con el 16i-B y el 18i-B.

Los requisitos de procesamiento del 21i-B son proporcionalmente menores — menos ejes, programas de piezas más simples, menor demanda de procesamiento concurrente — por lo que la especificación reducida de la CPU es apropiada y no limita el rendimiento práctico de la máquina.

PMC-SA1 — Qué significa en la práctica

El PMC (Controlador de Máquina Programable) en un CNC FANUC es el PLC incorporado. Ejecuta la lógica de escalera del fabricante de la máquina, manejando todas las E/S de la máquina: interruptores de límite, enclavamientos de puerta, refrigerante, cambiadores de herramientas, sistemas de paletas y todo lo que está fuera del control directo del servo y del husillo.

PMC-SA1 es la especificación de PMC de nivel de entrada en la generación 21i-B:

Pasos del programa: SA1 soporta un número definido de pasos de escalera — suficiente para los requisitos de PMC de un torno estándar de 2 ejes o un centro de mecanizado de 3 ejes.

Símbolos de escalera: SA1 proporciona el conjunto estándar de contactos de relé, bobinas, temporizadores, contadores y funciones de comparación utilizadas en la lógica de escalera convencional de máquinas herramienta.

Velocidad de ejecución: SA1 se ejecuta a la velocidad requerida para la respuesta normal de E/S de la máquina, adecuada para funciones de husillo, refrigerante, puerta y herramientas con tiempos de respuesta en decenas de milisegundos.

Para máquinas con cambiadores de herramientas complejos, sistemas de paletas múltiples o interfaces de macros de usuario extensas, el PMC-SB7 (disponible en las placas -0663 y -0665) ofrece más pasos de programa y capacidad ampliada.

El SA1 del -0662 sirve a la mayoría de las aplicaciones estándar de máquinas herramienta sin limitación.

Preguntas frecuentes

P1: Una máquina 21i-B tiene una placa -0662 (PMC-SA1, sin Ethernet). ¿Se puede reemplazar por la -0664 (PMC-SA1, con Ethernet)?

Físicamente y eléctricamente, la -0664 puede reemplazar a la -0662. La especificación PMC es idéntica (SA1), por lo que la lógica PMC existente se transfiere sin modificaciones.

La única diferencia es que la -0664 agrega capacidad Ethernet integrada que la -0662 no tiene — el puerto Ethernet simplemente no se utiliza si no está conectado.

Confirme que la edición del software FROM en los módulos de la placa de reemplazo sea compatible con la configuración específica de la máquina antes de sustituirla.

P2: Después de instalar una A20B-8100-0662 de reemplazo, el 21i-B muestra la alarma PMC ER01 (programa no encontrado). ¿Qué causó esto?

La alarma PMC ER01 indica que el programa de lógica PMC no está presente en la SRAM.

O bien no se restauró la copia de seguridad de la SRAM después del reemplazo, o no se transfirió el módulo de SRAM de la placa original, o el proceso de restauración no se completó. Confirme que el módulo de SRAM de la placa original está instalado en la nueva placa.

Luego, restaure la copia de seguridad de la SRAM desde el medio de copia de seguridad. Si no existe una copia de seguridad, la lógica PMC debe recargarse desde los archivos de programa originales del fabricante de la máquina.

P3: La máquina 21i-B no necesita Ethernet. Si se utiliza una placa -0664 como reemplazo, ¿el Ethernet no utilizado causa algún problema?

No. El puerto Ethernet integrado en la -0664 está inactivo si no hay ningún cable conectado y no hay parámetros Ethernet configurados.

No consume recursos del sistema ni afecta el rendimiento del CNC.

La sustitución es funcionalmente transparente para las máquinas que no utilizan Ethernet.

P4: ¿Qué tarjeta de control de ejes se requiere en la A20B-8100-0662 para un centro de mecanizado de 4 ejes?

La A20B-3300-0032 (tarjeta de control de servo de 4 ejes, software de servo Serie 90B0) es la tarjeta correcta para una configuración 21i-B de 4 ejes.

La A20B-3300-0033 maneja configuraciones de 2 ejes. Siempre verifique qué tarjeta de eje está instalada en la máquina original antes de solicitar un reemplazo — la tarjeta de eje se transfiere con los otros módulos cuando se reemplaza la placa principal.

P5: ¿Es el módulo DRAM para la A20B-8100-0662 el mismo que para las placas principales 16i-B o 18i-B?

No. El 21i-B utiliza módulos DRAM diferentes a los utilizados en el 16i-B y el 18i-B. El 21i-B (sin Ethernet) utiliza A20B-3300-0291 (DRAM de 16 MB) o A20B-3300-0290 (DRAM de 32 MB).

El 16i-B y el 18i-B utilizan A20B-3300-0310 (16 MB) o A20B-3300-0311 (32 MB).

Instalar un módulo DRAM 16i/18i en una placa principal 21i-B causa un fallo de arranque. Siempre confirme el módulo correcto para la designación CNC específica.
