A20B-8100-0661 Tabla de PCB de Fanuc A20B81000661 A2OB-8IOO-O66I Las tablas de PCB de Fanuc también pueden ser utilizadas para la fabricación de circuitos electrónicos.

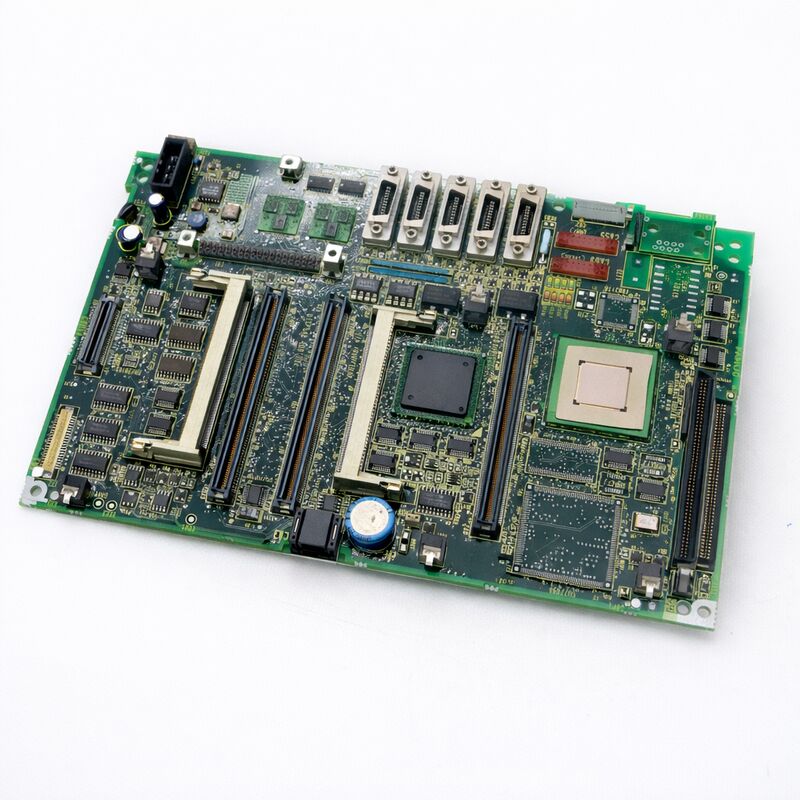

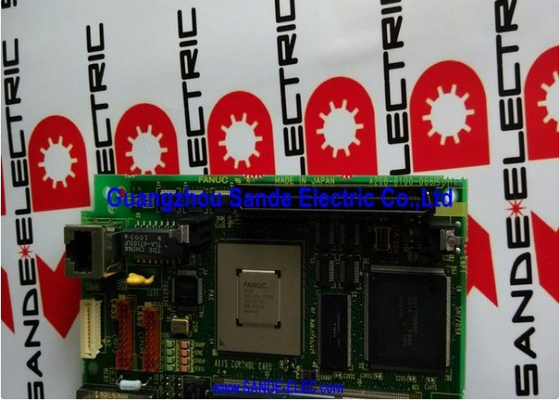

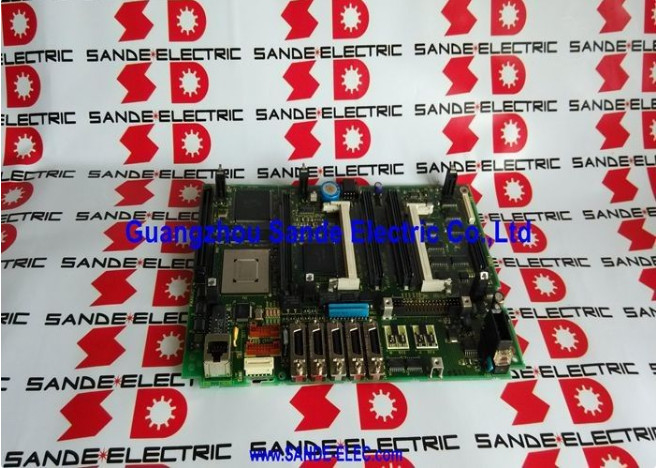

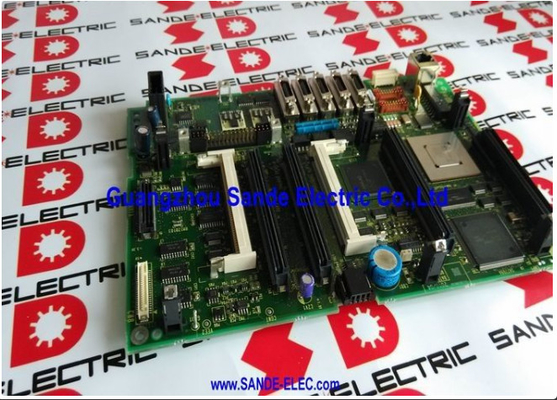

FANUC A20B-8100-0661 ██ Serie 18i-B Control de la CPU principal PCB ██ Para controladores CNC de 18i-MB / 18i-TB, serie A20B-8100, montado en LCD, origen japonés

Número de la parte:A20B-8100-0661 Las condiciones de los servicios de seguridad

El fabricante:Corporación FANUC (Japón)

Categoría de producto:PCB placa de la CPU principal (placa base de control CNC)

La serie:A20B-8100 Familia de placas principales FANUC 16i-B / 18i-B / 21i-B

Resumen general

ElLas condiciones de las condiciones de trabajo se determinarán en el anexo I.es la placa principal de la CPU de los controladores CNC de la serie 18i-B de FANUC, ya sea una máquina de 18i-MB (centro de mecanizado), 18i-TB (torneo) u otra variante de 18i-B,Este es el tablero en el centro del sistema de control el componente de hardware más importante en el controlador 18i-B.

El 18i-B se encuentra en el centro de la jerarquía de la segunda generación de la serie i de FANUC.

Proporciona una mayor capacidad de eje y funciones de mecanizado avanzadas que el 21i-B, al tiempo que comparte la misma arquitectura central.y un diseño de placa de conexión modular como toda la generación 16i-B/18i-B/21i-B.

Este posicionamiento hizo del 18i-B una opción popular para tornos complejos (especialmente máquinas de múltiples torretas y subtornos), centros de mecanizado de 5 ejes,y otras máquinas-herramienta avanzadas que requieran más del número de ejes del 21i-B pero que no requieren la capacidad completa del 16i-B.

La placa se monta en la cara trasera de la unidad LCD/MDI. Los módulos enchufables se instalan en su cara frontal.Los sistemas de máquinas construidos alrededor de este tablero se identifican por las designaciones de las unidades de control que comienzan con A02B-0283-Bxxx.

Esta placa ha estado en servicio en una amplia base instalada de máquinas 18i-B y sigue siendo el elemento de mantenimiento principal para esta generación CNC.

Especificaciones clave

¿Qué distingue al 18i-B del 16i-B y 21i-B?

Las tres placas principales de la generación A20B-8100-066x sirven tres designaciones CNC distintas.

18i-B contra 21i-B.El 18i-B admite más ejes controlados y funciones de mecanizado más sofisticadas que el 21i-B.

Utiliza módulos de CPU de mayor especificación (A20B-3300-03xx) en comparación con las CPU de menor potencia en el 21i-B.

Las dos placas principales no son intercambiables

18i-B frente a 16i-B.La 16i-B es la placa de mayor especificación de esta generación.

El 18i-B y el 16i-B comparten la misma familia de módulos de CPU (A20B-3300-03xx) y la misma familia de módulos de DRAM (A20B-3300-0310/0311).Sus placas principales difieren en el número máximo de ejes y conjuntos de funciones definidos por su respectivo software CNCLas placas en sí no son compatibles entre sí.

El conjunto del módulo del sistema de control 18i-B

El A20B-8100-0661 alberga los siguientes módulos enchufables:

Modulo de la CPU (A20B-3300-03xx).La tarjeta de procesador de clase Pentium que ejecuta el software del sistema 18i-B.

Una mejora significativa del rendimiento de los procesadores 486DX utilizados en el modelo de la generación A,que proporciona la potencia de procesamiento necesaria para la interpolación compleja de varios ejes y las funciones de mecanizado de alta velocidad.

Tarjeta de servicio del FSSB.El módulo de control del eje que gestiona la comunicación de fibra óptica con todos los servoamplificadores.

Para las configuraciones de varios ejes del 18i-B, los tornos con múltiples torretas y sub-ejes,Centros de mecanizado con ejes rotativos La tarjeta FSSB maneja más comunicaciones de ejes simultáneas que una tarjeta servo 21i-B.

Tarjeta gráfica.Soporta la visualización a color en las unidades LCD a color de 10,4 pulgadas y 8,4 pulgadas comúnmente instaladas en máquinas 18i-B.

El módulo FROM/SRAM.El software del sistema y los datos de la máquina. SRAM está respaldado por una batería. La batería de respaldo debe funcionar para preservar los datos durante los cortes de energía.

Los módulos de DRAM.Memoria de trabajo. El 18i-B admite configuraciones de 16 MB (A20B-3300-0310) o 32 MB (A20B-3300-0311).

Modulo de alimentación (A20B-8100-0720).Se monta directamente en la placa principal.

Preguntas frecuentes

Pregunta 1: El controlador 18i-B está completamente muerto, sin pantalla, sin ventilador, sin actividad de LED. El módulo de PSU está confirmado funcional. ¿Es la placa principal la culpa?

Con un PSU funcional confirmado y sin signos de vida, la tabla principal se convierte en el principal sospechoso.

Antes de concluir, compruebe que la batería no está profundamente descargada y que el conector de alimentación de la unidad LCD está asegurado.

Si se confirman y la placa sigue sin mostrar actividad, es probable que el circuito principal de administración de energía de la placa principal haya fallado.

Se requiere el reemplazo de la placa o la reparación a nivel de componentes.

P2: ¿Puede un A20B-8100-0661 de una máquina 18i-B sustituir directamente a una en otra máquina 18i-B?

El tipo de placa principal es compatible. Sin embargo, los módulos de la placa FROM / SRAM, CPU, tarjeta de servo, DRAM pertenecen a la máquina donante.

Después de trasplantar la placa con sus módulos, la máquina receptora tendrá los parámetros del donante, la escalera PMC y los datos, no los suyos.

Los datos de la máquina receptora deben ser restaurados desde su propia memoria SRAM de respaldo antes de que la máquina pueda volver a funcionar.

Siempre trate el reemplazo de la placa principal como un procedimiento de datos críticos que requiere una copia de seguridad actual.

P3: El 18i-B muestra alarma 360 (FSSB: error en la inicialización) en todos los ejes en cada arranque, con los servoamplificadores alimentados.

La alarma 360 en varios ejes con amplificadores accionados indica fallo de la cadena FSSB.Compruebe las conexiones de fibra FSSB en el puerto COP10A en la tarjeta servo FSSB de la placa principal primero este es el punto de falla más común.

La fibra debe estar limpia, sin daños y completamente atornillada. Inspeccione la fibra para detectar curvas afiladas o daños. También compruebe la conexión en el primer amplificador de la cadena FSSB.

Si ambos se confirman y la alarma persiste, es posible que la tarjeta de servo del FSSB en la placa principal haya fallado, puede reemplazarse independientemente de la placa principal.

P4: La batería de respaldo se encontró muerta cuando se instaló la placa de reemplazo. ¿Ya se han perdido los datos de SRAM?

Los datos de SRAM se pierden durante los períodos de apagado sin una batería funcional, no en el momento de la sustitución.Los datos de la SRAM pueden haberse perdido antes de que comenzara el trabajo de reemplazo.

Por esta razón, la copia de seguridad de SRAM en un medio externo siempre debe realizarse antes de cualquier trabajo de mantenimiento en un CNC de la serie i, independientemente de si la batería parece buena.debe introducirse de nuevo de las hojas de parámetros y archivos de programa originales del fabricante de la máquina..

P5: Después de reemplazar el A20B-8100-0661 y restaurar todos los datos, el huso no funciona y muestra alarma SP9001.

SP9001 es una alarma de comunicación de eje serie. el 18i-B no está recibiendo una comunicación válida del amplificador de eje.Esto es más comúnmente el resultado de un cable JA7A suelto o desconectado entre la placa principal y el amplificador SPM.

Compruebe el conector JA7A en ambos extremos. Si la conexión es segura, verifique que los parámetros del husillo, en particular los parámetros de configuración del husillo serie, se han restaurado correctamente.

Un parámetro de husillo incorrecto después de una restauración puede producir esta alarma incluso con una buena conexión física.
