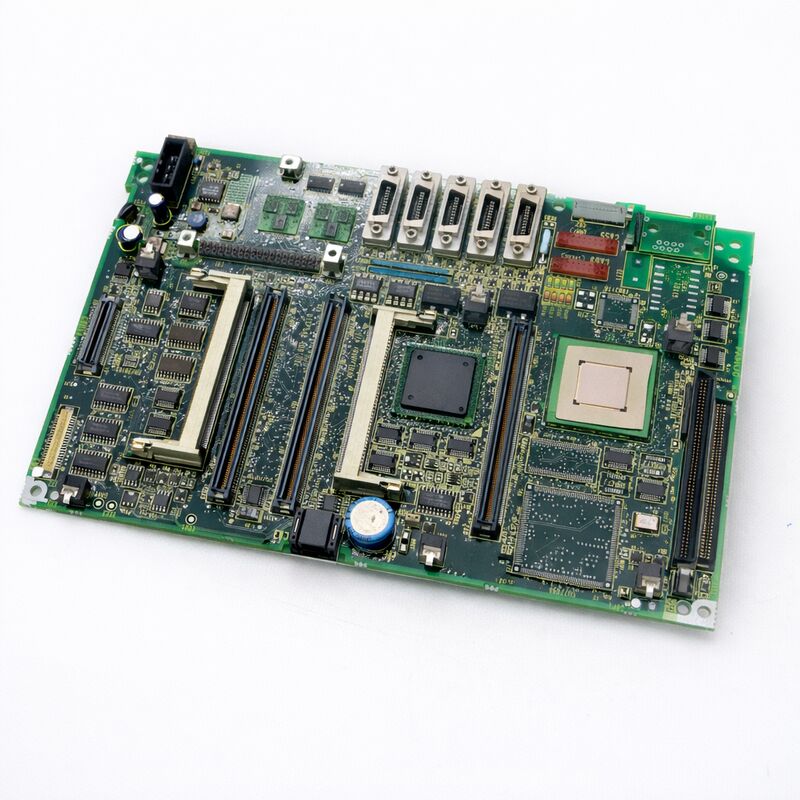

A20B-8100-0620 Tabla de PCB de Fanuc A20B81000620 A2OB-8IOO-O62O La tabla de PCB de Fanuc también se utiliza para la fabricación de la placa de PCB de Fanuc.

FANUC A20B-8100-0620 | Placa de Control LCD — Placa de Control de Pantalla del Panel Operador CNC, Serie A20B-8100, Origen Japón

Número de Pieza: A20B-8100-0620

Fabricante: FANUC Corporation (Japón)

Categoría de Producto: Placa de Circuito Impreso — Placa de Control LCD (Circuito de Pantalla del Panel Operador)

Serie: A20B-8100

Descripción General

La FANUC A20B-8100-0620 es una placa de circuito impreso de control LCD de la serie A20B-8100 de FANUC.

Se encuentra dentro del ensamblaje del panel operador CNC y maneja el circuito de control de pantalla para la unidad LCD — la placa responsable de traducir las señales de video de salida del CNC en las señales de control correctas que el panel LCD requiere para producir una imagen estable y precisa.

El panel operador es donde el maquinista y la máquina herramienta se encuentran. Todo lo que el CNC necesita comunicar — posiciones de los ejes, velocidad del husillo, estado del programa, mensajes de alarma, valores de parámetros — se transmite a través de la pantalla. Una placa de control LCD defectuosa rompe este enlace visual por completo.

El CNC continúa funcionando internamente, pero el operador pierde toda la retroalimentación. En una máquina en funcionamiento, esto es una parada de producción; en una máquina que se está configurando, hace que cualquier operación significativa sea imposible.

La A20B-8100-0620 pertenece a la serie A20B-8100 de FANUC, una amplia familia de placas de circuito impreso de control que cubren placas principales, placas de opción y electrónica del panel operador para las generaciones i-series y CNC relacionadas. Dentro de esta familia, la placa de control LCD es la capa de interfaz entre la salida gráfica del CNC y el panel de visualización físico — no la placa base principal del CNC en sí, sino una placa dedicada en la carcasa del panel operador que gestiona la cadena de señales de visualización.

Especificaciones Clave

Función de la Placa de Control LCD en el Panel Operador

Un panel operador CNC FANUC es más que una simple carcasa con una pantalla y botones. En su interior, múltiples placas de circuito dividen las funciones. La placa CNC principal (en un sistema integrado montado en LCD) o la interfaz de pantalla (en un sistema independiente) genera señales de video.

Esas señales viajan a la placa de control LCD, que realiza varias tareas críticas:

Conversión de señal y temporización. El panel LCD requiere señales de control digitales específicas con temporización precisa.

La placa de control convierte el formato de la señal de video entrante en el formato de datos de temporización horizontal y vertical y de píxeles que los CI controladores del panel LCD requieren.

Control de la unidad de retroiluminación. Los paneles LCD requieren una retroiluminación para iluminar la capa de cristal líquido desde atrás.

Los paneles FANUC anteriores utilizaban retroiluminaciones CCFL (lámpara fluorescente de cátodo frío) controladas por una etapa de inversor; los paneles posteriores utilizan retroiluminaciones LED.

La placa de control LCD contiene o se interconecta con el circuito de control de la retroiluminación que regula el brillo y controla la activación/desactivación de la retroiluminación.

Gestión de energía de la pantalla. La placa de control gestiona la secuencia de encendido para el propio panel de visualización — controlando cuándo se aplica la energía del panel en relación con la entrada de la señal, lo que evita daños al panel LCD por transitorios de encendido.

Integridad de la señal. En el entorno industrial de una máquina herramienta — con variadores de servo conmutando, bombas de refrigerante funcionando y motores arrancando — el ruido eléctrico es un desafío constante.

La placa de control LCD mantiene la integridad de la señal a través de filtrado y búfer para mantener la imagen de la pantalla estable a pesar del entorno eléctricamente ruidoso.

Síntomas de Fallo de la Placa de Control LCD

Los problemas de la placa de control LCD suelen ser visualmente obvios pero pueden ser graduales:

Pantalla completamente en blanco con alimentación aplicada y sin retroiluminación visible apunta a la placa o a la fuente de retroiluminación. Verifique si el CNC está funcionando normalmente en otros aspectos (verifique a través de RS-232C o escuche los sonidos de operación normales) antes de reemplazar la placa.

Imagen presente pero descolorida o con colores incorrectos sugiere que la cadena de señales de visualización está funcionando pero el circuito de control de contraste o color en la placa ha fallado parcialmente.

La pantalla parpadea intermitentemente y luego se estabiliza, lo que generalmente indica un componente defectuoso en la placa de control — a menudo relacionado con condensadores envejecidos o una fuente de retroiluminación marginal.

La pantalla se congela mientras el CNC sigue funcionando (verificado por la máquina que sigue respondiendo a las entradas) apunta a un fallo de la placa de control de visualización en lugar de un fallo de la placa principal.

Preguntas Frecuentes

P1: La pantalla está completamente en blanco pero el CNC parece estar funcionando. ¿Cómo se puede confirmar que la placa de control LCD es la causa del fallo?

Primero, verifique que el CNC esté operativo a pesar de la pantalla en blanco — intente una conexión RS-232C u observe si la máquina acepta entrada MDI por sonido.

Si el CNC está funcionando normalmente, el fallo está en la cadena de visualización en lugar de en la placa principal.

Mida si la alimentación de CC está llegando a la placa de control LCD a través de su conector. Si hay alimentación pero la pantalla permanece en blanco, la placa en sí o la fuente de retroiluminación es el siguiente punto a verificar.

Una placa de repuesto conocida y en buen estado, intercambiada temporalmente, confirma o descarta la A20B-8100-0620.

P2: ¿Se puede reemplazar un panel LCD por separado de la placa de control A20B-8100-0620?

El panel LCD y su placa de control son componentes estrechamente emparejados en los ensamblajes de panel operador FANUC.

FANUC los vende como pares emparejados a través de su programa de repuestos. En el servicio de campo, generalmente es aconsejable reemplazar la placa de control y el panel juntos, a menos que se esté seguro de la compatibilidad del emparejamiento.

Si solo el panel LCD ha fallado físicamente (pantalla agrietada, píxeles muertos) mientras la placa de control funciona correctamente, se requiere un panel de reemplazo emparejado de la misma generación de ensamblaje de panel operador.

P3: Después de reemplazar la A20B-8100-0620, aparece la imagen pero con colores o contraste incorrectos. ¿Qué se debe ajustar?

Algunas placas de control LCD FANUC tienen ajustes de brillo y contraste accesibles a través de potenciómetros en la placa o a través de la configuración de parámetros del CNC.

 Después del reemplazo de la placa, verifique si los parámetros relevantes del CNC para el brillo de la pantalla están configurados correctamente.

Si la imagen sigue siendo incorrecta después de las verificaciones de parámetros, la placa de reemplazo puede requerir una configuración inicial utilizando el procedimiento de ajuste de pantalla de FANUC.

Verifique también que la revisión de la placa de reemplazo sea compatible con el panel LCD instalado.

P4: La pantalla funciona cuando está fría pero falla después de que la máquina ha funcionado durante 30 minutos. ¿Es este un síntoma de fallo de la placa de control LCD?

El fallo térmico es un síntoma clásico de condensadores electrolíticos envejecidos en la placa de control.

Los condensadores que dan un resultado aceptable a temperatura ambiente pueden fallar a temperatura de funcionamiento.

Este síntoma es un fuerte indicador de una placa de control que necesita ser reemplazada en lugar de reparada, ya que el condensador defectuoso en una placa densamente poblada puede ser difícil de aislar sin equipo especializado. El reemplazo de la placa es la solución práctica.

P5: ¿Se necesita una copia de seguridad de los datos SRAM antes de reemplazar la A20B-8100-0620?

No. La placa de control LCD es un circuito de visualización puro — no contiene parámetros de máquina, programas ni datos de configuración. Los datos SRAM se almacenan en los módulos de memoria de la placa principal del CNC.

Reemplazar la A20B-8100-0620 no conlleva ningún riesgo de pérdida de datos. Simplemente apague, cambie la placa, reconecte todos los cables con cuidado y encienda normalmente.
