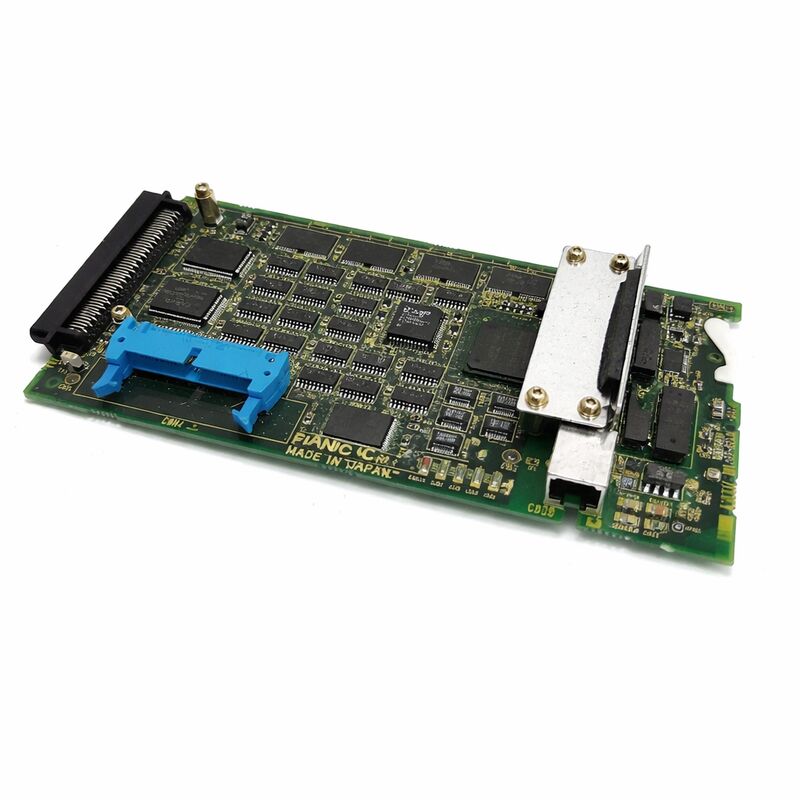

FANUC A20B-8100-0271 | Placa de opción de servidor de datos Ethernet + almacenamiento ATA y CNC Series 15i / 16i / 18i / 21i / 0i

Qué añade esta placa al CNC

La A20B-8100-0271 es la placa de opción de servidor de datos para los controladores CNC de la serie i de FANUC. Instalada en una ranura de opción en el elevador de la placa principal del controlador, añade dos funciones simultáneamente: almacenamiento local de programas NC de alta capacidad en una tarjeta flash ATA y conectividad Ethernet a la LAN de la fábrica para la gestión de programas DNC.

Sin esta placa, un CNC de la serie i almacena programas NC en su memoria principal FROM/SRAM, con una capacidad medida en kilobytes hasta unos pocos cientos de kilobytes. Con el servidor de datos instalado, los programas se almacenan en una tarjeta flash ATA donde la capacidad se mide en megabytes a gigabytes. Las piezas complejas con pasos de interpolación finos, contornos multisuperficie o grandes conjuntos de subrutinas se pueden almacenar localmente en la máquina en su totalidad, listas para ejecutarse de inmediato.

La interfaz Ethernet conecta el servidor de datos a la LAN de la fábrica a través del protocolo de servidor de datos compatible con FTP de FANUC. Un servidor DNC, un sistema de monitorización de máquinas o una estación de trabajo de ingeniería pueden cargar y descargar programas a través de la red sin medios físicos ni conexiones de cable serie RS-232C. Dado que los programas se ejecutan desde el almacenamiento flash local en lugar de transmitirse desde la red, las interrupciones de la red durante el corte no tienen ningún efecto en el funcionamiento de la máquina.

Especificaciones clave

Restricciones del adaptador ATA y de la ranura de instalación

El adaptador de tarjeta flash ATA se conecta al conector CNH6 de la placa y debe fijarse antes de instalar la placa; no se puede acceder a él una vez que la placa está en la ranura. Las unidades reacondicionadas en el mercado secundario se suministran normalmente sin el adaptador ATA; este debe adquirirse por separado si no se incluye.

La placa no se puede instalar en ciertas posiciones de ranura de opción debido a los requisitos de espacio físico del adaptador ATA:

• No puede ocupar la ranura más cercana a la pantalla LCD
• No puede ocupar la ranura central de una unidad de 3 ranuras
• No puede ocupar la ranura más alejada de la pantalla LCD en una unidad de 4 ranuras

Confirme las posiciones de ranura disponibles del controlador antes de realizar el pedido.

Función de servidor de datos frente a Ethernet integrado

Algunos controladores 16i-B/18i-B tienen Ethernet integrado en la placa principal que permite la comunicación FOCAS2/Ethernet para la monitorización de máquinas y la transmisión de programas DNC. Esto no es lo mismo que la función de servidor de datos. El Ethernet integrado por sí solo no proporciona almacenamiento local en tarjeta ATA ni el protocolo FTP del servidor de datos. Una máquina con Ethernet integrado aún puede beneficiarse de la A20B-8100-0271 si se necesita un gran almacenamiento de programas local o si la operación sin transmisión es un requisito.

La función de servidor de datos también requiere que el software de opción FANUC correspondiente esté activado en la FROM del CNC. Si la opción no está activada, la pantalla y las funciones del servidor de datos no aparecerán en la interfaz del operador del CNC, incluso con la placa instalada.

Preguntas frecuentes

P1: ¿La función de servidor de datos requiere una opción de software para ser activada?

Sí. La función de servidor de datos requiere que el software de opción correspondiente esté activado en la FROM del CNC. Si la opción no está activada, la pantalla y las funciones del servidor de datos no aparecerán en la interfaz del operador del CNC, incluso con la placa instalada físicamente. Compruebe la pantalla de estado de las opciones del sistema para confirmar que la opción de servidor de datos está presente antes de solicitar hardware de repuesto.

P2: Falta el adaptador ATA en la placa reacondicionada. ¿Dónde se conecta?

El adaptador de tarjeta flash ATA se conecta al conector CNH6 de la placa A20B-8100-0271. Debe fijarse a CNH6 antes de instalar la placa en la ranura de opción; el adaptador no se puede alcanzar una vez que la placa está colocada. Adquiera el adaptador ATA correcto por separado y fíjelo a la placa antes de la instalación.

P3: ¿Qué sucede si la placa se instala en una posición de ranura restringida?

El adaptador de tarjeta ATA tiene requisitos de espacio físico que entran en conflicto con el conjunto de la pantalla LCD o las placas adyacentes en ciertas posiciones de ranura. La instalación en una ranura restringida impide que el controlador se cierre correctamente o impide que el adaptador ATA se asiente. Confirme que hay una posición de ranura permitida disponible en el controlador específico antes de la instalación.

P4: ¿Se puede utilizar la A20B-8100-0271 en un controlador de la Serie 30i o 31i?

No. La A20B-8100-0271 es para la generación i de las series 15i/16i/18i/21i/0i. Las series 30i/31i/32i utilizan una arquitectura de hardware diferente y formatos de placa de opción diferentes. Esos controladores utilizan las placas de opción de la serie A20B-8101 para funciones de Ethernet y servidor de datos.

P5: ¿Qué capacidad de tarjeta flash ATA es compatible?

Tarjetas flash ATA estándar dentro del rango de capacidad definido por la versión del software del servidor de datos FANUC instalado. Las tarjetas ATA modernas muy grandes pueden exceder la capacidad de direccionamiento del firmware antiguo. Las capacidades admitidas suelen estar en el rango de 32 MB a 1 GB, dependiendo de la versión del software. El Manual del Operador del Servidor de Datos FANUC especifica los tipos de tarjetas compatibles y los límites de capacidad para cada versión de software.
