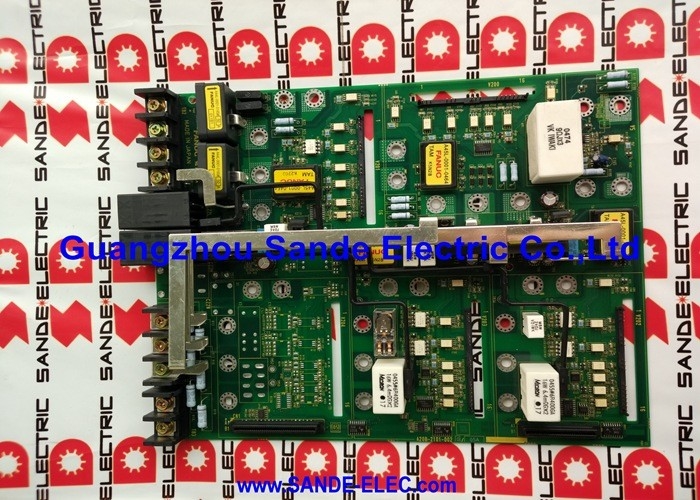

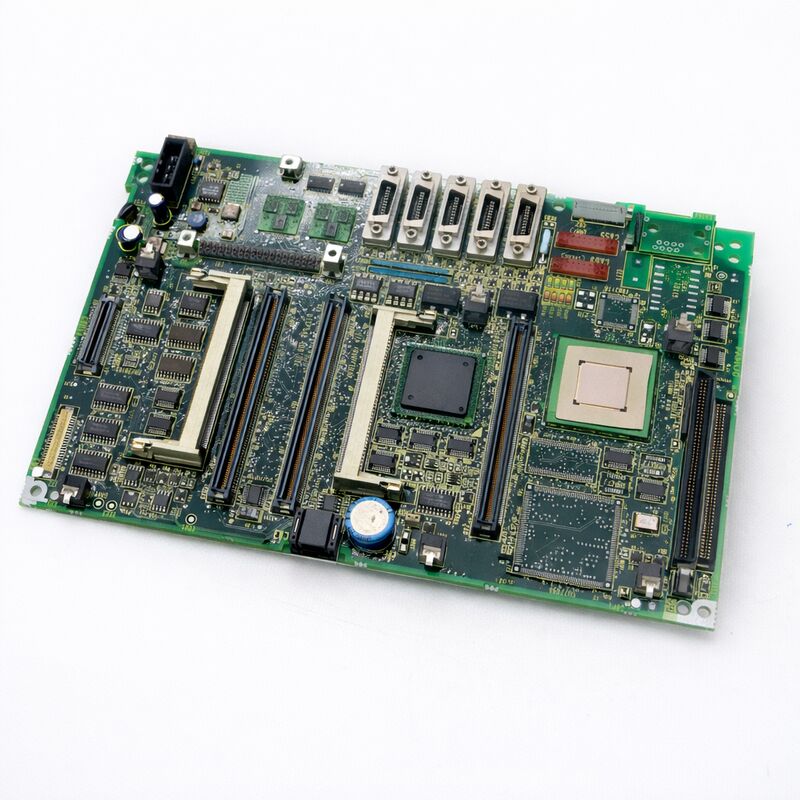

A20B-8100-0137 Tabla de PCB de Fanuc A20B81000137 A2OB-8IOO-OI37 Las tablas de PCB de Fanuc también pueden ser utilizadas para la fabricación de circuitos electrónicos.

FANUC A20B-8100-0137 ∙ Serie 21i-A LCD montado en el PCB principal ∙ PMC-SA1 / 5 μs/paso / 5000 escalones

Arquitectura montada en LCD

El A20B-8100-0137 es el PCB principal para la serie FANUC 21i-A en la configuración montada en LCD. the CNC's main control board integrates into the rear of the LCD/operator panel assembly — the main PCB and display are a combined physical unit rather than the separate control unit and panel assembly used in standalone rack-mounted designsLas dos configuraciones comparten la misma plataforma CNC 21i-A, pero difieren en el embalaje físico.

Este PCB principal montado en LCD maneja todas las funciones centrales de 21i-A CNC: ejecución de software CNC, ejecución de escaleras PMC, gestión de E/S, procesamiento de interfaz del operador,y coordinación de los módulos funcionales de la unidad de controlUn PCB principal fallido causa una falla completa del sistema de control.

Especificaciones clave

PMC-SA1 Opción PMC compacta para este panel

La versión PMC integrada en esta placa es la PMC-SA1: ejecución de instrucciones de 5 μs/paso y un máximo de 5.000 pasos de escalera.que proporciona una mayor velocidad de ejecución y una mayor capacidad de escalera.

Para una máquina 21i-A equipada con PMC-SA1 de la construcción original, el A20B-8100-0137 es el reemplazo similar que conserva la configuración PMC original.La sustitución por una placa con PMC-SA5 aumenta técnicamente la capacidad, pero cambia el entorno PMC si la escalera de la máquina instalada fue escrita y sintonizada para el comportamiento de SA1, introducir SA5 sin revisión no es una simple introducción.

Un límite de escalera de 5.000 pasos se adapta a la lógica de automatización típica de las máquinas herramienta pequeñas y medianas: secuencias de cambio de herramienta, lógica de bloqueo de seguridad, respuesta del panel del operador,y la gestión del modo de máquina se ajustan cómodamente dentro de esta capacidad para aplicaciones sencillas en centros de mecanizado y tornos.

No intercambiable con los PCB principales SA5 o independientes

Tres puntos de comprobación de compatibilidad antes de ordenar:

1. Versión PMC:A20B-8100-0137 = PMC-SA1. Confirme la versión PMC de la placa instalada antes de obtenerla.
2. Estilo de instalación:Las placas montadas en LCD no se intercambian con los PCB principales independientes (de rack separado), ni siquiera dentro de la misma familia 21i-A.
3. Las series CNC:Esta placa es específica para 21i-A. Las generaciones 16i-A/18i-A y 21i-B utilizan diferentes números de piezas principales de PCB.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre PMC-SA1 y PMC-SA5?

Ambas son versiones PMC integradas en la familia de PCBs principales 21i-A. PMC-SA1 (esta placa) proporciona una velocidad de instrucción de 5 μs/paso con una capacidad máxima de escalera de 5,000 pasos.PMC-SA5 proporciona una ejecución de instrucciones más rápida y una mayor capacidad de escaleraNo son intercambiables sin verificar que el programa de escaleras de la máquina instalada sea compatible con el entorno SA5.

P2: ¿Qué es un PCB principal montado en LCD, y en qué se diferencia de una placa independiente?

En el diseño montado en LCD, la PCB principal CNC se integra en la parte trasera de la unidad de panel LCD / operador el PCB principal se encuentra en un armario de soporte de control separadoAmbos usan la misma plataforma CNC 21i-A, pero un hardware físico diferente.

P3: ¿El reemplazo del A20B-8100-0137 requiere una copia de seguridad de datos CNC?

Sí. copia de seguridad de todos los datos de CNC, parámetros, escalera PMC, datos de herramientas, programas antes de quitar la placa original.pero una copia de seguridad completa protege contra cualquier pérdida de datos durante el procedimiento de reemplazoLa placa de reemplazo llega con los valores predeterminados de fábrica.

P4: ¿Qué se debe comprobar antes de concluir que el PCB principal ha fallado?

Compruebe los voltajes de la fuente de alimentación de control, una fuente de alimentación defectuosa produce síntomas idénticos.Compruebe los estados del LED de diagnóstico de la etapa de arranque con el manual de mantenimiento 21i-A para identificar la etapa de falla específicaUn arranque que se detenga en la etapa de inicialización de la pantalla y no muestre que los LED avancen puede indicar problemas de alimentación antes de la PCB principal.

P5: ¿Es el A20B-8100-0137 compatible con el 21i-B o el 16i-A?

No. El A20B-8100-0137 es específico para la configuración montada en LCD 21i-A. El 21i-B, 16i-A y 18i-A utilizan diferentes series principales de PCB.El 21i-B utiliza diferentes tableros de numeración incluso en la misma familia A20B-8100Confirme que el CNC instalado es de la serie 21i-A y que el PCB principal existente es A20B-8100-0137 antes de hacer el pedido.
