A20B-8002-0633 Tabla de PCB de Fanuc A20B80020633 A2OB-8OO2-O633 Las tablas de PCB de Fanuc también pueden ser utilizadas para la fabricación de placas de PCB.

Placa inversora de retroiluminación para sistemas LCD a color de 8.4 pulgadas 0i-C / 0i-D

Descripción general

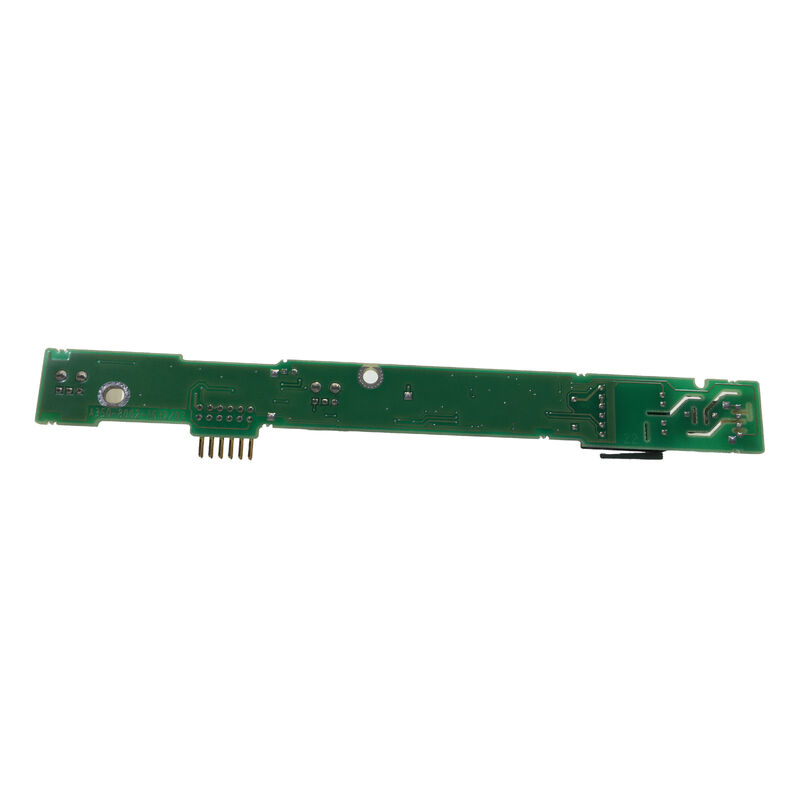

La FANUC A20B-8002-0633 es una placa inversora de retroiluminación utilizada dentro de los sistemas de control de la serie 0i, especialmente en configuraciones de gama media 0i-C y 0i-D con pantallas a color de 8.4 pulgadas. Su función es soportar la etapa de potencia requerida por la sección de retroiluminación de la pantalla LCD, permitiendo que la pantalla se ilumine correctamente y mantenga una visibilidad utilizable durante el funcionamiento.

En el campo, una placa inversora de retroiluminación es un componente muy específico pero muy importante.

El panel LCD en sí mismo puede seguir presente y técnicamente intacto, pero la pantalla puede aparecer oscura, tenue o ilegible si la etapa inversora no funciona correctamente.

Eso significa que una máquina puede parecer tener una pantalla defectuosa cuando el problema real se encuentra en el circuito de alimentación de la retroiluminación en lugar de en el panel o la placa de control principal.

Esto hace que la A20B-8002-0633 sea particularmente relevante para situaciones de reparación que involucran pantallas tenues, condiciones de pantalla negra con control activo en segundo plano o un inicio de retroiluminación inconsistente.

Para los técnicos familiarizados con los sistemas de la serie 0i, las placas inversoras son un punto de control estándar en la cadena de alimentación de la pantalla, especialmente en ensamblajes de control con respaldo amarillo donde múltiples componentes relacionados con la pantalla trabajan juntos en una estructura compacta.

Instantánea de aplicación

Sistemas adecuados

• FANUC 0i-C
• FANUC 0i-D
• Ensamblajes de control de gama media con respaldo amarillo

Tamaño de pantalla asociado

• Sistemas LCD a color de 8.4 pulgadas

Función de la placa

• Soporte de potencia del inversor de retroiluminación
• Función del circuito de iluminación LCD
• Restauración de pantalla y reemplazo de mantenimiento

Por qué esta placa es importante en el trabajo de servicio

Una placa inversora de retroiluminación no es lo mismo que el panel LCD, y no es lo mismo que la placa de control de pantalla principal.

Ocupa una función eléctrica más específica: alimentar el lado de iluminación del sistema de pantalla.

En la práctica de mantenimiento, esta distinción es importante porque reemplazar el componente de pantalla incorrecto desperdicia tiempo y no resuelve la falla.

Por lo tanto, la A20B-8002-0633 se aborda mejor como una pieza de servicio dedicada para restaurar el brillo y la legibilidad de la pantalla en la configuración correcta de la serie 0i.

Preguntas frecuentes

P1: ¿Qué hace realmente la A20B-8002-0633 dentro del control?
Esta placa funciona como una placa inversora de retroiluminación, lo que significa que soporta la conversión de potencia requerida para el sistema de retroiluminación de la pantalla LCD. En términos prácticos de la máquina, ayuda a que la pantalla se ilumine para que el operador pueda ver claramente la interfaz CNC.

Si la sección inversora falla, la pantalla puede aparecer negra o extremadamente tenue, incluso cuando el control en sí todavía está funcionando.

P2: ¿En qué se diferencia una placa inversora del panel LCD en sí?
El panel LCD es la superficie de visualización visual, mientras que la placa inversora soporta la función de iluminación que hace que el panel sea legible.

Un inversor defectuoso puede hacer que una pantalla LCD en buen estado parezca muerta. Es por eso que los técnicos experimentados separan el problema de la pantalla en falla del panel, falla del inversor, falla del cable y falla de la placa principal, en lugar de tratar cada pantalla oscura como una pantalla LCD defectuosa.

P3: ¿Qué síntomas apuntan comúnmente a una falla de la placa inversora?
Los síntomas comunes incluyen una pantalla muy oscura, una pantalla que parpadea brevemente al inicio y luego se atenúa, una iluminación inconsistente o una pantalla que se vuelve ilegible mientras el control parece estar activo.

En el diagnóstico de campo, los técnicos a menudo confirman si la máquina todavía está funcionando en segundo plano antes de decidir que el problema de la pantalla está relacionado con la retroiluminación.

P4: ¿Por qué es importante la coincidencia exacta del modelo para las placas inversoras de retroiluminación?
Porque las placas inversoras están vinculadas a tamaños de pantalla específicos, configuraciones de panel y familias de control.

Una placa visualmente similar puede no ser eléctricamente apropiada para el sistema LCD objetivo. En los controles de la serie 0i, la coincidencia correcta es importante no solo para el ajuste, sino también para un comportamiento de iluminación estable y una confiabilidad a largo plazo.

P5: ¿Qué deben inspeccionar los ingenieros antes de reemplazar esta placa inversora?
Deben inspeccionar el estado del panel LCD, los arneses, los conectores y el hardware de visualización circundante, y verificar que el problema no sea causado por problemas de alimentación aguas arriba o daños en el gabinete de control.

También es una buena práctica buscar signos de estrés por calor o envejecimiento en el área de visualización, ya que las fallas de la etapa inversora a menudo están relacionadas con largas horas de operación y condiciones térmicas.
