ANUC A20B-8001-0641

Placa de interfaz HSSB para controles CNC FANUC i-Series

Descripción principal

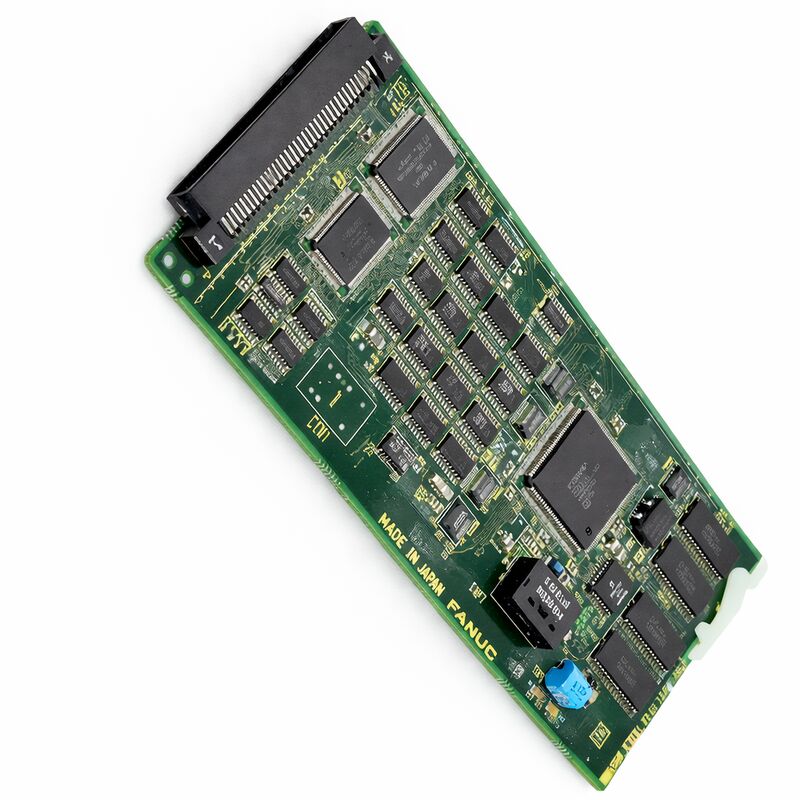

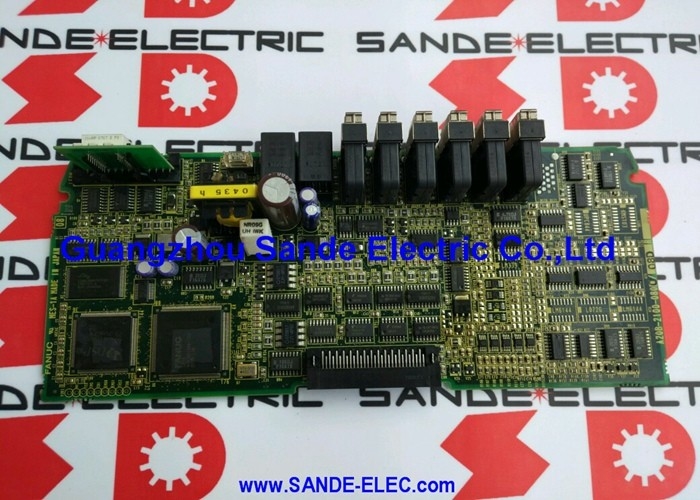

El conector FANUC A20B-8001-0641 es una placa de interfaz HSSB utilizada en el lado CNC de los controles FANUC i-Series. Está asociada con las plataformas 16i, 18i y 21i, se monta en la unidad básica e incluye el conector óptico COP7 para el enlace de bus serie de alta velocidad.

En un entorno de máquina práctico, esta placa se selecciona cuando el CNC necesita una ruta de comunicación óptica dedicada a un PC compatible en lugar de una conexión serie estándar de baja velocidad.

En la arquitectura de hardware de la serie i, HSSB es el bus serie de alta velocidad utilizado para transferir grandes cantidades de datos entre el CNC y un PC a través de fibra óptica.

Eso convierte a la A20B-8001-0641 en una placa para comunicación e integración de sistemas en lugar de para control de ejes, potencia de husillo o funciones de solo pantalla.

Comúnmente se instala junto con hardware de control principal, como la tarjeta CPU, la tarjeta de control de ejes y los módulos de memoria en la estructura de control de bus amarillo.

Un detalle práctico es importante durante la planificación del sistema: la longitud del cable HSSB puede alcanzar hasta 100 metros cuando esta placa de interfaz del lado NC se combina con placas específicas compatibles del lado del PC.

Eso hace que la placa sea útil no solo para la integración a nivel de gabinete, sino también para instalaciones donde se prefiere un enlace óptico limpio a una distancia mayor entre la máquina y el PC.

Tabla de parámetros

Aplicaciones

El conector A20B-8001-0641 es ideal para comunicación de alta velocidad de PC a CNC en sistemas FANUC i-Series.

Se adapta a máquinas que necesitan un enlace HSSB óptico para transferir volúmenes de datos más grandes, integrar software de soporte basado en PC o mantener una estructura de comunicación CNC a PC establecida sin cambiar la arquitectura de control original.

También se adapta bien a soporte de modernización, reemplazo de placas en controles 16i/18i/21i y trabajos de servicio en sistemas Serie i de bus amarillo donde se debe restaurar la ruta HSSB original.

En términos de mantenimiento, esta placa es más útil cuando el hardware del CNC sigue siendo reparable y la capa de comunicación necesita la placa de interfaz correcta en lugar de un cambio de control más amplio.

Preguntas frecuentes

P1: ¿Cuál es el propósito principal de la A20B-8001-0641?
Su función es proporcionar la interfaz HSSB en el lado del CNC, lo que permite que un control FANUC i-Series intercambie grandes cantidades de datos con un PC compatible a través de una conexión de fibra óptica.

P2: ¿Es esta la placa HSSB del lado del PC?
No. Este modelo es la placa de interfaz del lado NC/CNC. La configuración HSSB utiliza una placa del lado CNC y una placa de interfaz separada del lado del PC, conectadas a través de fibra óptica.

P3: ¿Con qué controles FANUC está normalmente asociada?
Está asociada con controles de la Serie i como 16i, 18i y 21i, y se instala en la unidad básica del CNC en lugar de en una caja de comunicación externa general.

P4: ¿Por qué es importante el conector COP7?
El conector COP7 es el punto de conexión óptica utilizado por el enlace HSSB. Dado que la placa se comunica por fibra óptica, el estado del conector y la compatibilidad del cable son importantes para la estabilidad de la comunicación.

P5: ¿Qué se debe verificar antes de reemplazar esta placa?
Confirme el número de pieza exacto, verifique que la máquina realmente use HSSB, inspeccione el conector óptico y el estado de la fibra, y verifique que la placa de interfaz del lado del PC emparejada sea compatible.

Dado que esta placa pertenece a la capa de comunicación, un diagnóstico de fallas debe incluir toda la ruta HSSB en lugar de solo la tarjeta CNC.
