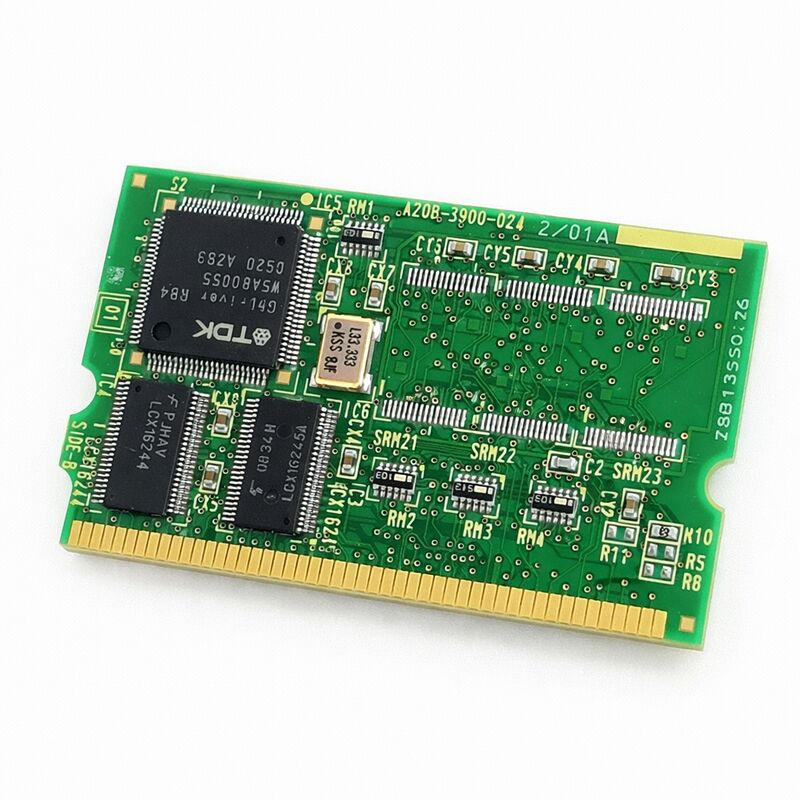

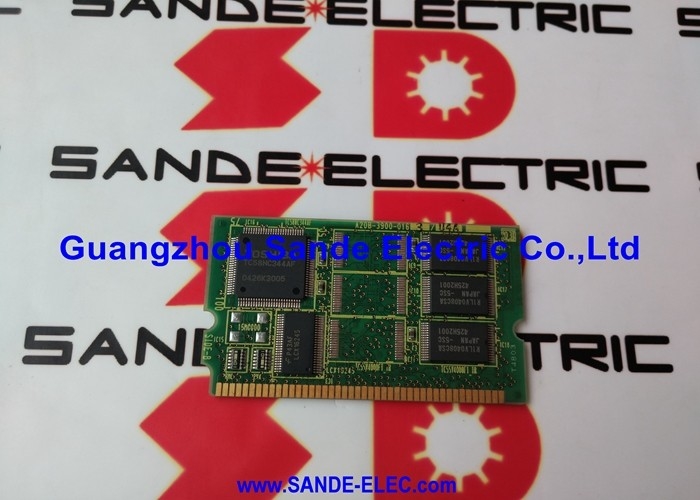

FANUC A20B-3900-0242

Número de la parte:A20B-3900-0242 Las condiciones de los servicios de seguridad

El fabricante:Corporación FANUC (Japón)

Tipo de producto:Modulo de memoria SRAM (PCB)

Serie del tablero:A20B-3900: las condiciones de los productos

Sistemas compatibles:Sistemas de control CNC de FANUC

Resumen general

El A20B-3900-0242 es un módulo de memoria SRAM de la serie A20B-3900 de FANUC.La memoria de acceso aleatorio estática es la memoria volátil respaldada por batería que está en el corazón del almacenamiento de datos activos de cada controlador CNC FANUC.

Contiene la información que hace que cada máquina sea una máquina específica: programas de piezas, tablas de desplazamiento de herramientas, ajustes de parámetros, datos de coordenadas de la pieza de trabajo y valores de variables macro.Estos datos deben sobrevivir a los eventos de apagón.La batería de respaldo del módulo mantiene el contenido de la SRAM intacto durante años entre ciclos de potencia de la máquina.

La serie A20B-3900 representa la familia de módulos de memoria de última generación de FANUC.

Estos módulos ofrecen una mayor capacidad y una mejor integración en comparación con las arquitecturas de memoria FANUC anteriores.

La variante -0242 proporciona la asignación de SRAM apropiada para su plataforma de controlador designada.

Cuando este módulo falle o cuando su batería de respaldo se agota y no se reemplaza, el contenido de la SRAM se pierde en el siguiente apagón.

El controlador vuelve a encenderse con memoria en blanco. Se alarma inmediatamente. Todos los datos específicos de la máquina deben ser restaurados de la copia de seguridad antes de que la máquina pueda producir piezas de nuevo.

Especificaciones clave

Lo que contiene la SRAM y por qué es importante

Cada programa que el operador ingresa vive en SRAM, cada longitud de herramienta y desplazamiento de radio vive en SRAM, cada parámetro CNC que define cómo se mueve la máquina, límites de velocidad de alimentación, tiempos de aceleración,valores de ajuste por servo, las asignaciones de E/S viven en SRAM.

La identidad operativa de la máquina está completamente contenida en esta memoria.

El software del sistema vive en FROM (Flash ROM) un almacenamiento separado y no volátil que no necesita una batería y no cambia durante el uso normal de la máquina.SRAM es la capa de memoria de trabajo por encima de FROM.

Es donde residen los datos específicos de la fábrica, de la máquina y del trabajo.

La pérdida de SRAM no rompe el hardware CNC.

La electrónica está bien, pero sin datos SRAM, el controlador no tiene configuración, no conoce los límites de recorrido de la máquina, su biblioteca de herramientas o qué programas ejecutar.Todo debe ser reingresado o restaurado desde un archivo de copia de seguridad antes de que la máquina sea utilizable de nuevo.

Esto hace que la práctica de respaldo y el estado de la batería de respaldo sean preocupaciones de mantenimiento de importancia crítica.

El elemento de mantenimiento esencial

La SRAM de este módulo está alimentada por una batería de respaldo dedicada cuando la máquina se apaga.

La batería es un recurso finito. Tiene una vida útil típica que varía según las condiciones de almacenamiento, pero generalmente dura varios años en el servicio normal de la máquina.

Cuando el voltaje de la batería cae por debajo del umbral de retención de SRAM, los datos se pierden la próxima vez que la máquina se apaga.

El controlador FANUC emite una alarma de baja batería antes de que la batería alcance el punto de falla.

Esa alarma es la señal de reemplazo. No la ignore, no la descarte sin reemplazar la batería, y no apague la máquina antes de que se haga el reemplazo.la ventana para el reemplazo seguro está abierta pero es finita.

La sustitución de la batería con la energía encendida es el procedimiento correcto en la mayoría de los sistemas FANUC.

Verifique la documentación de mantenimiento de la máquina para el procedimiento correcto antes de comenzar.

Copia de seguridad de los datos antes de cualquier trabajo del módulo

Cualquier trabajo de módulo de memoria comienza con una copia de seguridad de datos.Backup de variables macro .

Una copia de seguridad tomada cinco minutos antes de un intercambio de módulos vale mucho más que una tomada hace seis meses si algo cambia.

La pantalla de arranque del controlador FANUC proporciona las herramientas de respaldo.

También lo hace la función BOOT disponible en la mayoría de los controladores. Formate una tarjeta de memoria, inicie la copia de seguridad, verifique que los archivos estén presentes y no sean de tamaño cero, luego proceda con el trabajo del módulo.

Preguntas frecuentes

P1: El controlador muestra una alarma de paridad SRAM al encender. ¿Qué significa esto y qué debe comprobarse primero?

Una alarma de paridad de SRAM indica que el controlador ha detectado datos dañados en SRAM, el contenido almacenado no coincide con sus valores de comprobación de errores.Una batería agotada es la causa más común.

Si la batería es débil, reemplazarla y restaurar desde la copia de seguridad. Si la batería es buena, el módulo en sí puede tener un fallo de hardware y debe reemplazarse después de confirmar que una copia de seguridad está disponible.

P2: La alarma de la batería apareció. ¿Qué tan urgente es la necesidad de abordarla?

La alarma aparece mientras la batería todavía tiene suficiente carga para mantener la SRAM pero ese margen se estrecha con el tiempo.Programar el reemplazo dentro del turno actual o la siguiente ventana de mantenimiento a más tardar.

No planee un apagado durante la noche sin reemplazar primero la batería o tomar una nueva copia de seguridad.

P3: Después del reemplazo del módulo SRAM, las alarmas de la máquina con "PARAMETRO Activable" y todos los parámetros parecen ser cero. ¿Qué pasó?

Un nuevo módulo se instala en blanco. Todos los datos de SRAM, parámetros, programas, desplazamientos están ausentes. Esto es de esperar. Restaure el conjunto completo de parámetros desde la copia de seguridad utilizando la función de restauración de la pantalla de arranque.

Si no existe una copia de seguridad reciente, los parámetros deberán volver a introducirse manualmente a partir de la documentación de la máquina o de una impresión de parámetros.

Nunca ejecute una máquina sin verificar la corrección de los parámetros después de reemplazar un módulo de memoria.

P4: ¿Pueden intercambiarse los módulos SRAM de la serie A20B-3900 entre diferentes variantes de número de piezas?

Las diferentes variantes de la familia de módulos SRAM A20B-3900 tienen diferentes asignaciones de capacidad y pueden adaptarse a diferentes plataformas de controladores.No se garantiza la intercambiabilidad entre las variantes de sufijos.

Siempre coincida el número exacto de la pieza del módulo de repuesto con el que se está retirando.

Un desajuste de capacidad puede hacer que el controlador se alarme o se comporte de manera impredecible después de la instalación.

P5: ¿Por cuánto tiempo puede un A20B-3900-0242 retirado conservar sus datos en el almacenamiento?

Sin una fuente de alimentación activa, la propia batería del módulo mantiene los datos SRAM durante el almacenamiento.

Sin embargo, la batería se agota durante el almacenamiento, al igual que en servicio, pero más lentamente si la temperatura de almacenamiento es baja.

Si un módulo se almacena como un repuesto precargado, compruebe el estado de su batería antes de utilizarla para un intercambio.

Un módulo con una buena batería y datos de copia de seguridad recientes es un valioso repuesto; uno con una batería agotada es solo hardware.
