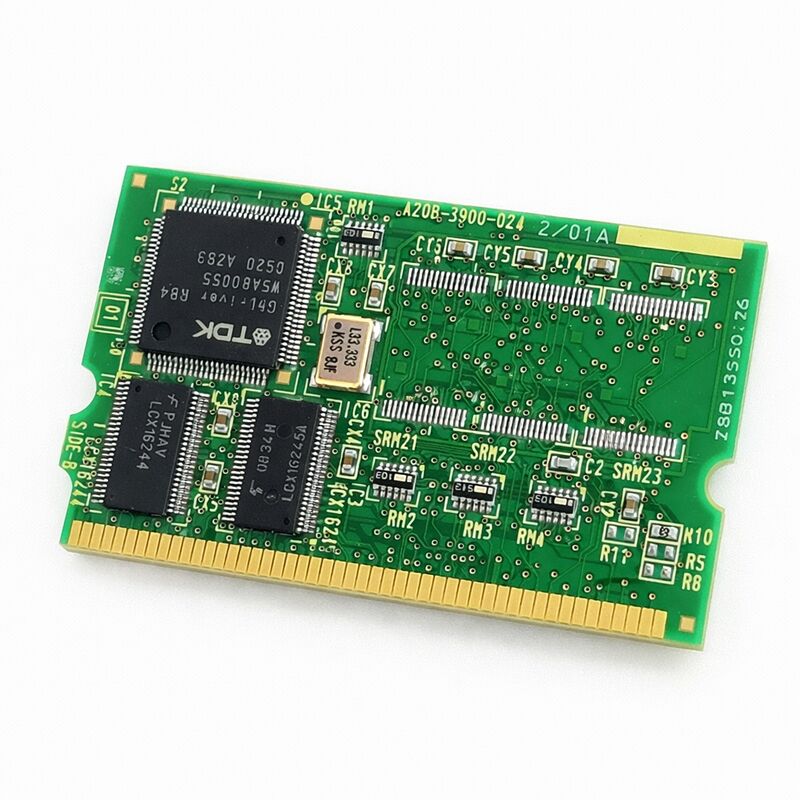

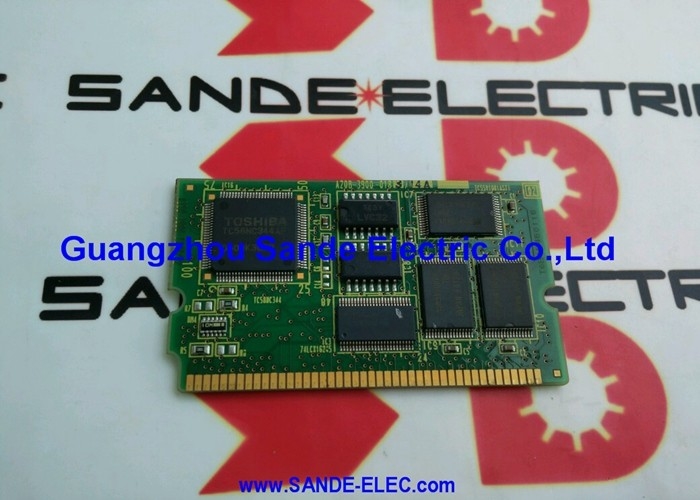

FANUC A20B-3900-0241 | 128 MB FROM / 2 MB SRAM Módulo B2 — Genuino FANUC, Origen Japón

Número de pieza: A20B-3900-0241

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Módulo de memoria FROM / SRAM (PCB)

Designación: Módulo B2

ID de FROM: E4

ID de SRAM: 04

Descripción general

El A20B-3900-0241 es la variante B2 del módulo de memoria FANUC de 128 MB FROM / 2 MB SRAM — el homólogo del B1 (A20B-3900-0240), con la asignación de SRAM duplicada de 1 MB a 2 MB.

Está confirmado para su uso en sistemas FANUC 0i-D CNC, entre otros, y cumple la misma función fundamental que cualquier otro módulo de la serie A20B-3900: proporcionar la memoria no volátil y la memoria volátil respaldada por batería de la que depende el controlador para almacenar su software y datos de tiempo de ejecución.

128 MB de Flash ROM admiten configuraciones FANUC CNC completamente cargadas.

El software del sistema, el software de servo, los programas de escalera PMC, los paquetes de opciones y el software definido por el usuario residen en FROM.

El FROM en el A20B-3900-0241 almacena todo esto a través de los ciclos de apagado sin necesidad de una batería; la Flash ROM es inherentemente no volátil.

El controlador lee el FROM al encenderse y carga su contenido en la memoria de trabajo. Los ID de FROM E4 y SRAM 04 identifican la configuración de memoria de este módulo dentro de los sistemas de diagnóstico y configuración de FANUC.

El MB adicional de SRAM en comparación con la variante B1 acomoda aplicaciones con conjuntos de parámetros más grandes, requisitos de almacenamiento de programas ampliados o un uso más intensivo de las funciones de gestión de datos opcionales de FANUC.

En sistemas donde el B2 se instaló de fábrica, reemplazarlo por un B1 puede resultar en una SRAM insuficiente para el conjunto de opciones configurado.

Especificaciones clave

Qué hacen FROM y SRAM cada uno

La Flash ROM no necesita batería. Los datos que almacena permanecen en su lugar independientemente del estado de la energía. Ese es el lugar adecuado para todo lo que no debe cambiar durante el funcionamiento normal: el núcleo CNC, el software de control de servo, el tiempo de ejecución de la escalera PMC y el software de opciones específico de la aplicación. Ninguno de estos cambia de ciclo en ciclo.

Se cargan una vez al encenderse y se ejecutan desde la RAM hasta el próximo ciclo de apagado.

La SRAM es diferente. Es volátil; olvida su contenido cuando se corta la energía, a menos que una batería de respaldo la mantenga activa.

La SRAM almacena los datos que cambian durante la operación de la máquina: parámetros establecidos por el operador de la máquina o el ingeniero de servicio, programas de mecanizado almacenados, datos de herramientas activas, tablas de compensación de error de paso.

Todo esto reside en la SRAM. La batería de respaldo es un componente de mantenimiento; tiene una vida útil y debe reemplazarse periódicamente antes de que falle silenciosamente.

Los 2 MB de SRAM en el módulo B2 son más importantes en sistemas que se acercan a los límites de 1 MB.

Un controlador que ejecuta una sola función CNC con una biblioteca de programas pequeña y un conjunto de parámetros mínimo puede que nunca note la diferencia.

Un controlador que gestiona un centro de mecanizado grande con cientos de programas almacenados, una extensa base de datos de gestión de vida útil de herramientas y un conjunto completo de opciones encontrará valioso el margen adicional.

Plataforma FANUC 0i-D

El FANUC 0i-D es una plataforma CNC de gama media ampliamente desplegada. Alimenta centros de mecanizado, centros de torneado, máquinas de electroerosión por hilo y máquinas de rectificado en una variedad de recuentos de ejes.

El 0i-D aportó mejoras significativas de capacidad sobre sus predecesores: recuentos de ejes más altos, interpolación nanométrica, rendimiento de servo mejorado y mayor disponibilidad de opciones.

Los controladores de esta generación todavía están en producción activa a nivel mundial, y sus módulos FROM/SRAM son elementos de mantenimiento activos.

El A20B-3900-0241 está confirmado para instalaciones 0i-D.

Los identificadores FROM ID E4 y SRAM ID 04 vinculan el módulo a la configuración de memoria específica que utiliza la plataforma 0i-D en este rango de capacidad.

Estos ID aparecen en los diagnósticos de configuración del controlador; verificarlos después de la instalación confirma que el controlador ha reconocido correctamente el nuevo módulo.

Procedimiento post-instalación

Reemplazar el A20B-3900-0241 restablece el software y los datos del controlador a un estado en blanco.

Todo lo que estaba en el módulo anterior — software del sistema, parámetros, programas, datos de compensación — ha desaparecido. Debe restaurarse desde una copia de seguridad antes de que la máquina pueda funcionar.

La secuencia de restauración correcta: cargar primero el software FROM, luego los parámetros, luego los programas y los datos del usuario. Intentar cargar parámetros antes de instalar la versión de software correcta puede generar alarmas de desajuste de software.

Verifique la versión del software después de la instalación de FROM y confirme que coincide con la versión esperada de la copia de seguridad antes de cargar los parámetros.

Verifique el ID de FROM y el ID de SRAM en la pantalla de diagnóstico del controlador después de la instalación.

E4 y 04 respectivamente confirman que se reconoce el módulo correcto.

Si los ID no aparecen como se esperaba, investigue el asiento del módulo y la condición del conector antes de concluir que el módulo está defectuoso.

Preguntas frecuentes

P1: Después de instalar el A20B-3900-0241, el controlador muestra una alarma de configuración de ROM. ¿Qué significa esto?

Esta alarma generalmente aparece cuando el controlador no puede leer el FROM correctamente, o cuando el ID de FROM no coincide con la configuración esperada del controlador.

Confirme que el módulo está completamente asentado.

Si está asentado correctamente y la alarma persiste, verifique que el número de pieza del módulo sea correcto para el tipo de controlador instalado.

El ID de FROM E4 debería aparecer en los diagnósticos de configuración del sistema del controlador una vez que el módulo sea reconocido correctamente.

P2: ¿Puede el A20B-3900-0241 reemplazar al A20B-3900-0240 (B1) en una máquina equipada originalmente con B1?

Generalmente sí; el B2 proporciona los mismos 128 MB de FROM que el B1, con SRAM adicional.

Un sistema equipado originalmente con B1 no se verá perjudicado por la SRAM adicional del B2.

Confirme con la documentación de la máquina que el modelo de controlador acepta tanto B1 como B2.

Cargue todo el software y los parámetros de forma normal después del reemplazo.

P3: ¿Los programas de escalera PMC se almacenan en FROM o SRAM?

Los programas de escalera PMC se almacenan en FROM (no volátil). Sobreviven al apagado sin batería.

Sin embargo, los parámetros PMC y algunas variables de datos PMC se conservan en SRAM (respaldada por batería).

Tanto FROM como SRAM deben restaurarse correctamente después del reemplazo de un módulo para que el PMC funcione normalmente.

Vuelva a cargar la escalera a través del procedimiento de restauración de software FROM y restaure los parámetros PMC por separado.

P4: La SRAM aparece vacía después de la instalación, pero el FROM se cargó correctamente. ¿Por qué?

Un módulo nuevo o recién suministrado tiene la SRAM en blanco. El contenido de FROM se restauró a través del procedimiento de carga de software, pero los datos de SRAM — parámetros y programas — deben cargarse por separado a través del procedimiento de restauración de parámetros y programas.

Este es un paso normal y esperado en el reemplazo del módulo. Trabaje completamente en el procedimiento de restauración antes de probar la función de la máquina.

P5: ¿Cómo confirmo el ID de FROM y el ID de SRAM después de instalar el A20B-3900-0241?

Acceda a la pantalla de diagnóstico del sistema en el controlador FANUC; generalmente se encuentra en el menú Sistema / Configuración.

El ID de FROM y el ID de SRAM se muestran en el resumen de configuración de hardware del controlador.

Para el A20B-3900-0241, el ID de FROM debería ser E4 y el ID de SRAM debería ser 04. Estos valores confirman que el controlador ha identificado correctamente el módulo instalado.
