placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-3900-0240 |
Número de la parte:A20B-3900-0240: el número de personas a las que se refiere el apartado 1 del presente artículo.
El fabricante:Corporación FANUC (Japón)
Tipo de producto:Módulo de memoria FROM / SRAM (PCB)
Nombramiento:Módulo B1

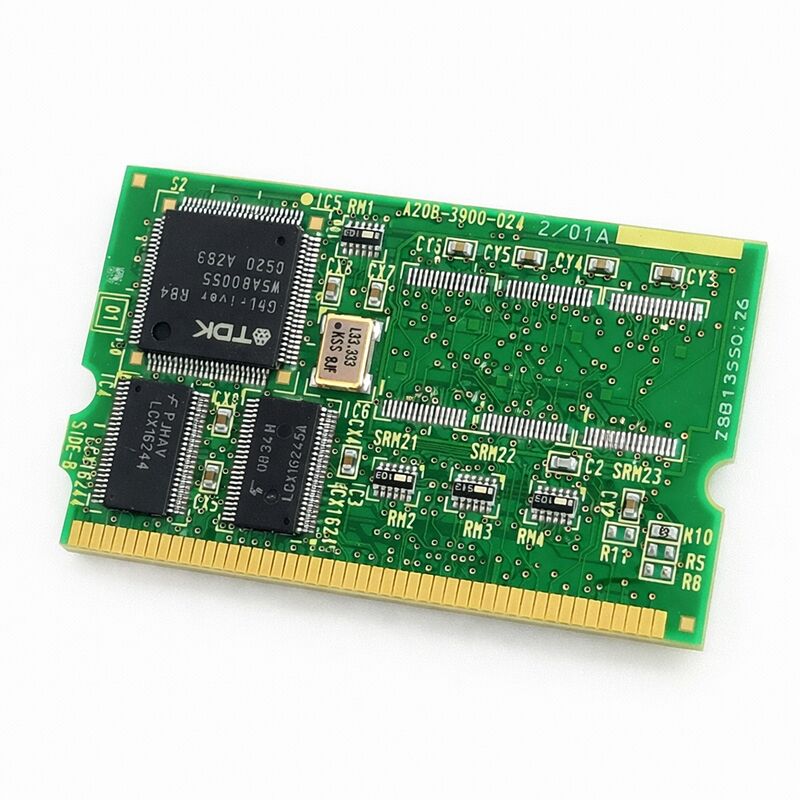

El A20B-3900-0240 es el módulo SRAM FROM / 1 MB de 128 MB de FANUC, designado como la variante B1 en la serie A20B-3900.
It sits at the high end of the FANUC memory module range in terms of FROM capacity — 128 megabytes of Flash ROM is a significant step up from the 16 MB and 32 MB modules used on smaller control platforms.
Esta capacidad refleja la escala de los sistemas soportados por este módulo: grandes controladores CNC FANUC y controladores de robots que ejecutan configuraciones de software complejas con una gran carga de opciones.
FROM mantiene la pila completa de software del controlador de forma no volátil.El FROM en este módulo nunca pierde su contenido a través de una interrupción de energía que es la naturaleza fundamental de Flash ROM.
Sin embargo, requiere el contenido correcto del software.
Esta es la razón por la que la reinstalación de archivos FROM después del reemplazo de la placa es un paso obligatorio, no opcional.
La SRAM de 1 MB de este módulo es una memoria volátil con batería que contiene datos que el controlador genera durante el funcionamiento: parámetros activos, variables de tiempo de ejecución,y otra información sobre el estado que debe sobrevivir a cortas interrupciones de alimentación, pero que se mantiene en la batería de respaldo durante el apagado completo.La capacidad de SRAM de 1 MB se adapta a sistemas con conjuntos de parámetros moderados.
Cuando se requiera un almacenamiento de parámetros más grande, la variante B2 (A20B-3900-0241, con 2 MB de SRAM) satisface esa necesidad.
| Parámetro | Valor |
|---|---|
| Número de la parte | A20B-3900-0240: el número de personas a las que se refiere el apartado 1 del presente artículo. |
| Fabricante | Corporación FANUC |
| Tipo de producto | Módulo de memoria FROM / SRAM (PCB) |
| Designación | Módulo B1 |
| Serie de tableros | A20B-3900: las condiciones de los productos |
| Desde la capacidad | 128 MB (Flash ROM, no volátil) |
| Capacidad de la SRAM | 1 MB (suportado por batería, volátil) |
| Instalación | Módulo enchufable, placa principal del controlador |
| Aplicación | Sistemas de control CNC y de robots de FANUC |
| Después de la instalación | Se requieren archivos FROM completos, parámetros y programas para recargar |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ∼ 60°C |
| Humedad | 75% de RH máximo (no condensante) |
| Condición disponible | Nuevo / Renovado / Reparado |
El salto de 32 MB o 64 MB a 128 MB FROM no es arbitrario.
El software del sistema base toma una parte del FROM.
Cada opción cargada en el controlador, el ejecutor de macro, las funciones de programación conversacional, los paquetes de lenguaje adicionales, los ciclos personalizados, la capacidad PMC ampliada consumen más espacio FROM.Los sistemas de robots cargan el software del robot, bibliotecas de visión, paquetes de control de fuerza y otro software específico de la aplicación.
Un controlador que ejecuta una configuración básica se ejecuta cómodamente en 32 MB o 64 MB.
Un controlador con muchas opciones, una gran escalera PMC y un extenso software de usuario empujan hacia y más allá de esos límites.
El 128 MB FROM del A20B-3900-0240 elimina esta restricción. Es el módulo para configuraciones de control completamente cargadas donde las capacidades FROM más pequeñas serían insuficientes.
La instalación de un nuevo A20B-3900-0240 instala un módulo en blanco. Sin software, sin parámetros, sin programas. Todo debe volver a cargarse antes de que la máquina o el robot pueda funcionar.
Este no es un paso trivial.
Los archivos FROM deben cargarse utilizando el procedimiento de arranque FANUC apropiado. Los parámetros CNC deben restablecerse desde una copia de seguridad de parámetros.
Los programas de la escalera PMC deben ser recargados. Los programas de usuario, los datos de la herramienta y cualquier otro dato almacenado deben ser restaurados.
Cada categoría de datos utiliza una ruta de restauración diferente. La secuencia es importante. Complete la instalación del software antes de cargar los parámetros y confirme la integridad del software antes de cargar los parámetros.
La copia de seguridad que alimenta esta restauración debe ser actualizada y completa.
Una copia de seguridad parcial deja huecos que requieren una reentrada manual.
Las designaciones de la serie A20B-3900 B1 y B2 indican la capacidad de SRAM. Los módulos B1 llevan 1 MB de SRAM. Los módulos B2 llevan 2 MB de SRAM.
La capacidad de FROM es la misma en este caso. La diferencia se refleja en la cantidad de almacenamiento de parámetros volátiles disponible.
La mayoría de los sistemas FANUC CNC funcionan cómodamente con una memoria RAM de 1 MB.o un gran número de programas almacenados, se benefician de los 1 MB adicionales ofrecidos por la variante B2.
La documentación del controlador o la etiqueta del módulo original confirma qué variante fue instalada en fábrica.
P1: El controlador no arranca después de instalar el A20B-3900-0240. ¿Cuál es la causa más probable?
El contenido de FROM está en blanco en un nuevo módulo. El controlador requiere un software de sistema válido en FROM para iniciar.
Acceso a la pantalla de arranque de FANUC (mantenga presiones en teclas específicas durante el encendido ?? el procedimiento varía según el modelo del controlador) y cargue el software del sistema a través de la tarjeta de memoria o USB.El controlador debería arrancar normalmente..
P2: ¿Es el A20B-3900-0240 intercambiable con el A20B-3900-0241 (B2)?
La diferencia es SRAM: B1 tiene 1 MB, B2 tiene 2 MB.
Un B2 a menudo puede sustituir a un B1 sin problemas más SRAM no causa problemas. Un B1 que sustituye a un B2 puede causar problemas si el sistema fue configurado para usar la capacidad completa de 2 MB de SRAM.
Verifique el requisito de la documentación del controlador antes de sustituir.
P3: ¿Qué datos deben recargarse después de reemplazar el A20B-3900-0240?
Todos los archivos FROM (software del sistema, software de opción, escalera PMC), todos los parámetros CNC, todos los programas almacenados y cualquier dato del usuario.
Primero completa la instalación del software, luego los parámetros, luego los programas.
No se debe omitir el paso del software ∙ los parámetros cargados sin el software correcto pueden generar alarmas o no cargar correctamente.
P4: La batería de respaldo de SRAM está muerta. ¿Es la placa todavía utilizable?
La parte FROM está intacta independientemente de la condición de la batería, no es volátil.
La parte de SRAM habrá perdido su contenido durante cualquier evento de apagón después de que la batería falle.
La placa en sí es funcional; sólo los datos de la SRAM requieren restauración.
P5: ¿Cómo se debe manejar el A20B-3900-0240 durante la instalación?
Utilice precauciones antiestáticas en todo momento.
Mantenimiento por los bordes solamente ¢ evitar el contacto con trazas de circuito o chips.
Confirmar que el módulo está completamente instalado en su conector después de la instalación un módulo parcialmente instalado puede causar fallas intermitentes en lugar de un fallo limpio, lo que dificulta el diagnóstico.
