| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-3900-0180 |
Número de la parte:A20B-3900-0180 Las condiciones de los servicios de seguridad de los Estados miembros
El fabricante:Corporación FANUC (Japón)
Tipo de producto:Módulo de memoria FROM/SRAM (PCB)

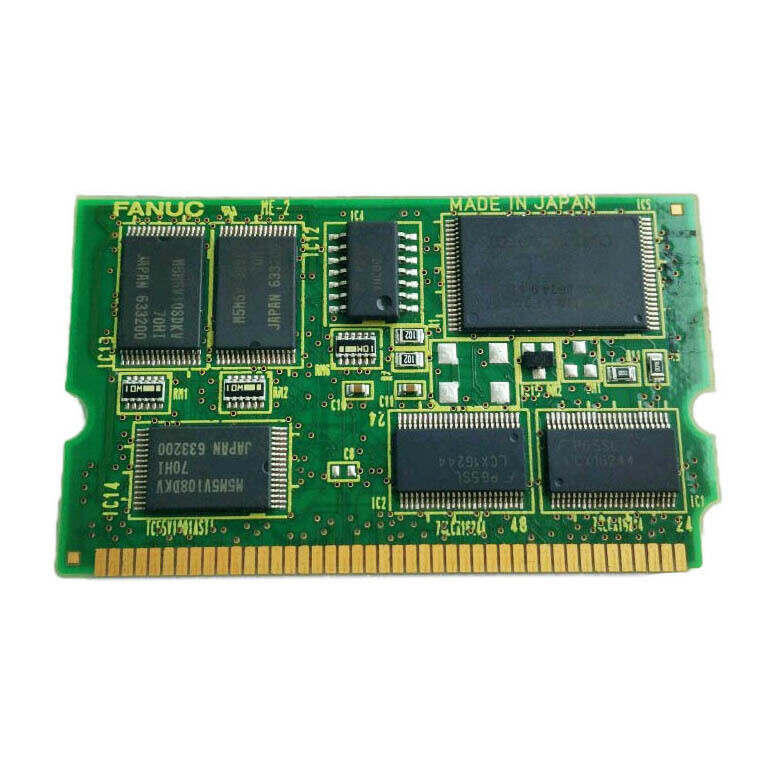

El A20B-3900-0180 es el módulo de memoria FROM/SRAM para los sistemas CNC FANUC Serie 30i, 31i y 32i.
Lleva 16 MB de Flash ROM y 256 KB de SRAM en una placa de conexión compacta que se instala horizontalmente en la placa principal de la CPU dentro del controlador.el sistema carga contenido de FROM en la memoria de trabajo.
A partir de ese momento, el CNC opera desde la RAM el FROM sirve como la fuente persistente que sobrevive a cada ciclo de energía.
La serie 30i/31i/32i representa la plataforma CNC de gama alta de FANUC.
Estos controladores ejecutan grandes centros de mecanizado, herramientas mecánicas compuestas y sistemas de múltiples ejes con requisitos exigentes en tiempo real.
El módulo FROM en estos sistemas contiene la pila de software que hace que esas capacidades sean posibles: el núcleo CNC, el software de control servo, el tiempo de ejecución de la escalera PMC y los programas de gestión.
Cuando la tabla falla, la máquina se detiene.
| Parámetro | Valor |
|---|---|
| Número de la parte | A20B-3900-0180 Las condiciones de los servicios de seguridad de los Estados miembros |
| Fabricante | Corporación FANUC |
| Tipo de producto | Módulo de memoria FROM/SRAM (PCB) |
| Serie de tableros | A20B-3900: las condiciones de los productos |
| Controladores compatibles | Sección 30i / 31i / 32i de FANUC |
| Desde la capacidad | 16 MB (Flash ROM, no volátil) |
| Capacidad de la SRAM | 256 KB (suportado por batería, volátil) |
| Instalación | Conexión horizontal, placa de la CPU principal |
| Comportamiento de impulso | Desde el contenido cargar en DRAM al arranque |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ∼ 60°C |
| Humedad | 75% de RH máximo (no condensante) |
| Condición disponible | Nuevo / Renovado / Reparado |
Flash ROM hace una cosa bien: mantiene los datos a través de ciclos de energía sin una batería.Los 16 MB de esta placa contienen el software del sistema CNC, software de control del servoamplificador, lógica de escalera PMC, y otros programas que la máquina necesita para funcionar.
La SRAM de 256 KB es diferente. Es volátil. Se basa en una pequeña batería de respaldo para contener su contenido cuando se quita la energía.,Si la batería se agota y se corta la energía, los datos de SRAM desaparecen.
Esto hace que el estado de la batería sea un elemento de mantenimiento, no un elemento de instalación.
Los dos tipos de memoria trabajan juntos. FROM proporciona la base estática. SRAM proporciona el espacio de trabajo dinámico. El controlador necesita ambos para funcionar correctamente.
Los contenidos de FROM son software, ese software tiene una versión.
La versión del reemplazo A20B-3900-0180 debe coincidir con la que la máquina fue construida y puesta en servicio.,Las configuraciones de eje y los programas de escalera PMC son a menudo específicos de un solo modelo de máquina o incluso de un solo número de serie.
Un módulo de reemplazo con la versión incorrecta del software puede encenderse, pero no hará funcionar correctamente la máquina.
Los rangos de parámetros cambian entre versiones.
Las definiciones de la interfaz PMC cambian. Los datos de ajuste de servo pueden necesitar actualización. Instalar la versión de software correcta o volver a actualizar el módulo a la versión correcta es parte del procedimiento de reemplazo,No es una idea tardía..
Estos controladores se encuentran en la parte superior de la línea CNC de FANUC. Los 30i manejan las máquinas más complejas: centros de mecanizado de 5 ejes, grandes centros de torneado con herramientas accionadas y sistemas de múltiples caminos.Los 31i y 32i son versiones escaladas para menos ejes pero con una profundidad de capacidad similar..
Los tres utilizan la misma arquitectura de hardware básica, y los tres dependen del módulo FROM como la base de su pila de software.
Las máquinas que funcionan con la serie 30i/31i/32i generalmente han estado en producción durante años.
El módulo FROM original acumula horas de funcionamiento. La memoria flash tiene una resistencia de ciclo de escritura finita. En la práctica, los módulos FROM en los controladores CNC rara vez fallan por agotamiento de la escritura.Pero ellos no fallan de los transitorios de poder, eventos electrostáticos y fallas de hardware.
Cuando lo hacen, el camino de reemplazo es claro: el número de pieza correcto, con el software correcto.
P1: El CNC de la Serie 30i se enciende pero inmediatamente muestra un error en el software del sistema. ¿Podría ser esta placa la causa?
Si el contenido de FROM está dañado o no se puede leer, el CNC no puede cargar su software operativo y fallará al arrancar.
Un error de software del sistema al arranque, particularmente uno que aparece después de un evento de alimentación o un fallo de hardware, es una fuerte indicación de que el módulo FROM está afectado.
El código de alarma ayudará a restringirlo aún más. Consulte el manual de mantenimiento 30i para la descripción específica del código de falla.
P2: ¿Después de reemplazar el A20B-3900-0180, es necesario recargar los parámetros?
Sí, la placa de repuesto se instala sin los parámetros de la máquina anterior.y los datos de herramientas deben ser restaurados de la copia de seguridad después de la instalación.
La versión del software del nuevo módulo también debe confirmarse compatible antes de cargar los parámetros.
P3: La alarma de la batería de respaldo SRAM apareció pero la máquina continuó funcionando. ¿Es urgente?
Sí. Una vez que la alarma de baja batería está activa, el tiempo antes de la pérdida de datos es limitado. Los datos SRAM se retienen mientras la batería proporciona suficiente voltaje.
Cuando cae por debajo del umbral, todo el contenido de la SRAM se pierde en el próximo apagón.
Haga una copia de seguridad de los datos de la SRAM inmediatamente y reemplace la batería antes del próximo apagado programado.
P4: ¿Es el A20B-3900-0180 intercambiable con otros módulos de memoria A20B-3900?
La serie A20B-3900 cubre una amplia gama de combinaciones de capacidad FROM/SRAM y versiones de software.
El -0180 es específicamente la variante SRAM de 16 MB FROM / 256 KB para la serie 30i/31i/32i.
Los módulos con diferentes tamaños de FROM o SRAM, o diferentes versiones de software, no son sustitutos directos.
Siempre confirme el número de pieza y la versión del software antes de instalarlo.
P5: ¿Se puede actualizar el A20B-3900-0180 con una versión de software diferente?
La actualización de los módulos FANUC FROM requiere herramientas de software FANUC y el paquete de software adecuado para el modelo CNC y la configuración de opción de destino.
Este no es un procedimiento de campo realizado con herramientas genéricas.
Si la versión del software existente es desconocida o incompatible, póngase en contacto con un proveedor de servicios certificado por FANUC con el tipo, modelo y lista de opciones de la máquina CNC para obtener el paquete de software correcto.
