A20B-3900-0074 Tabla de PCB de Fanuc A20B39000074 A2OB-39OO-OO74 Las tablas de PCB de Fanuc también pueden ser utilizadas para la fabricación de otros productos.

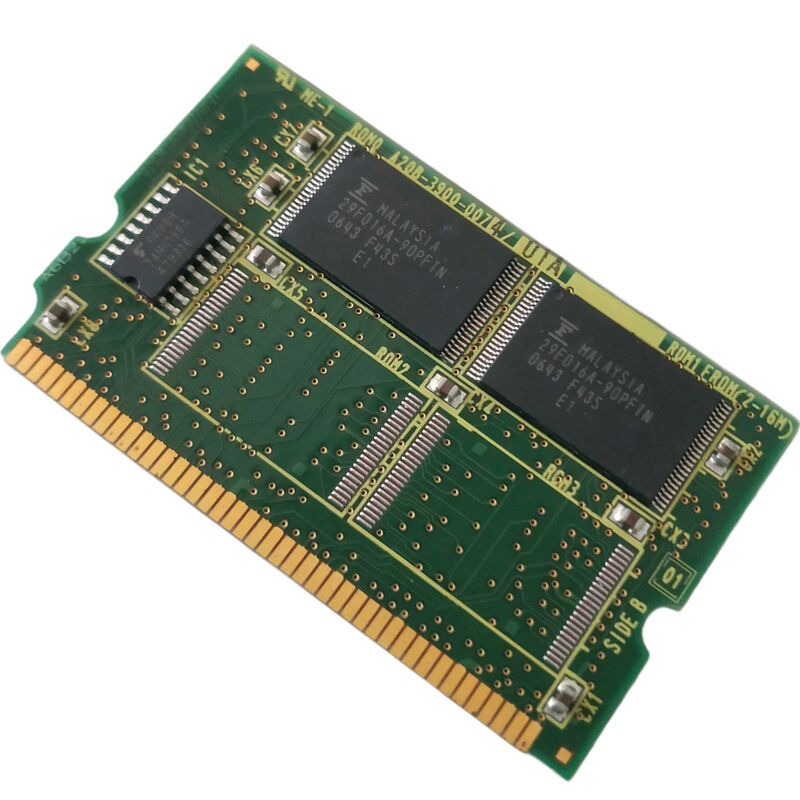

FANUC A20B-3900-0074 | Módulo de Memoria Flash F-ROM Serie A20B-3900 — Sistemas de Control CNC FANUC

Número de pieza: A20B-3900-0074

Revisión: /01A (como se encuentra en la etiqueta de la placa)

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Módulo DIMM F-ROM (Memoria Flash de Solo Lectura)

Serie: A20B-3900

Tipo de memoria: Memoria Flash — no volátil, no requiere batería

Memoria Flash que Mantiene el CNC en Funcionamiento

El A20B-3900-0074 es un módulo FROM (Memoria Flash de Solo Lectura) de la serie A20B-3900 de FANUC — la familia de tarjetas de memoria DIMM enchufables utilizadas en la arquitectura de control CNC i-Series de FANUC. Este módulo se conecta a la ranura DIMM en la placa principal i-Series y almacena el software del sistema del CNC, el firmware de control de servo, los programas PMC y los datos operativos relacionados.

A diferencia de los módulos SRAM en el mismo controlador — que almacenan parámetros de máquina, tablas de compensación de herramientas y programas de piezas, y que requieren una batería de respaldo para retener datos a través de ciclos de energía — el módulo FROM utiliza memoria flash. La memoria flash es no volátil sin batería. Su contenido sobrevive a la pérdida total de energía indefinidamente, y el fallo no está asociado con la descarga de la batería. Cuando un módulo FROM falla, el CNC típicamente muestra un error de arranque o una alarma de paridad FROM al encenderse, porque el control no puede cargar correctamente su software operativo en la RAM de trabajo.

La serie A20B-3900 abarca múltiples variantes de capacidad, cada una identificada por su sufijo de cuatro dígitos. El 0074 se encuentra dentro de esta familia; números vecinos (0071 = 12 MB, 0075 = 2 MB) confirman el rango de la serie. El código de revisión /01A en la etiqueta de la placa identifica la revisión de producción específica — relevante al solicitar un reemplazo de especificación coincidente.

Reemplazo de un Módulo FROM — Qué Debe Suceder Después

El módulo FROM almacena el software del sistema del CNC. Cuando se instala un módulo de reemplazo:

• Si el módulo tiene el firmware correcto para la serie de CNC y la versión de software específicas, el control arranca y reanuda la operación con los parámetros y programas del módulo SRAM (asumiendo que el SRAM está intacto).
• Si el módulo llega en blanco, el software del sistema FANUC debe cargarse a través de la pantalla BOOT utilizando la tarjeta CF o la tarjeta de memoria que contiene la imagen de software correcta para este CNC.
• La versión del software debe coincidir con la generación de hardware del CNC. Una discrepancia impide el arranque correcto.

El reemplazo del FROM no afecta los parámetros, programas de piezas u offsets de herramientas — estos residen en el módulo SRAM.

Especificaciones Clave

Preguntas Frecuentes

P1: El CNC muestra un error de paridad FROM al encenderse. ¿Es defectuoso el A20B-3900-0074?

Los errores de paridad FROM al arrancar indican memoria flash corrupta o fallida en el módulo. Antes de reemplazar, intente volver a flashear el FROM a través de la pantalla BOOT — una corrupción leve a veces se puede corregir. Si la operación de escritura falla o los errores persisten después de volver a flashear, las celdas flash del módulo han fallado y debe ser reemplazado.

P2: Después de instalar un reemplazo A20B-3900-0074, el CNC no muestra parámetros. ¿Ha ocurrido algo malo?

No — los parámetros se almacenan en el módulo SRAM, no en el módulo FROM. Si el módulo SRAM se manejó correctamente (batería mantenida durante el cambio de placa), todo el contenido de parámetros, programas y offsets está intacto. Si la batería del SRAM se retiró o se agotó durante el cambio, el contenido del SRAM se perdió y debe restaurarse desde una copia de seguridad.

P3: El módulo FROM de reemplazo llega en blanco. ¿Qué software se necesita cargar?

El software del sistema FANUC que coincida con la serie del CNC (por ejemplo, 16i, 18i) y la versión de software debe cargarse a través de la pantalla BOOT. Obtenga la imagen de software correcta — la tarjeta CF existente o un archivo de software del servicio técnico de FANUC. Confirme que la versión del software coincide con la original antes de cargar.

P4: ¿Puede un módulo FROM de una variante diferente de A20B-3900 sustituir al 0074?

Los diferentes sufijos en la serie A20B-3900 pueden tener diferentes capacidades de memoria flash. Instalar un módulo con capacidad insuficiente puede no contener la imagen completa del software, causando fallos de arranque. Utilice la variante 0074 exacta o confirme la compatibilidad de capacidad antes de sustituir.

P5: ¿Dónde se obtiene el A20B-3900-0074?

A través del mercado de repuestos de CNC de FANUC — existencias sobrantes, unidades reacondicionadas probadas y ocasionalmente servicios de reparación. Confirme que la revisión /01A está presente si se requiere la coincidencia de revisión. La placa debe ser probada para una función correcta de lectura/escritura antes de la aceptación.
