FANUC A20B-3300-0653 | Módulo de CPU Serie A20B-3300 A2 PCB y — Sistemas de Control CNC FANUC

Módulos de CPU Serie A20B-3300 en la Arquitectura CNC FANUC

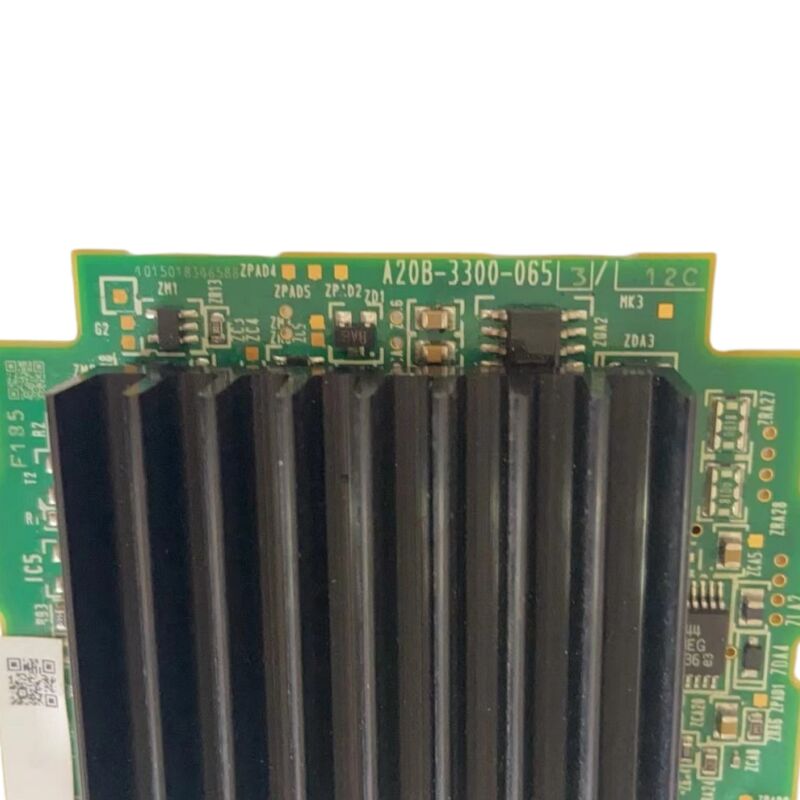

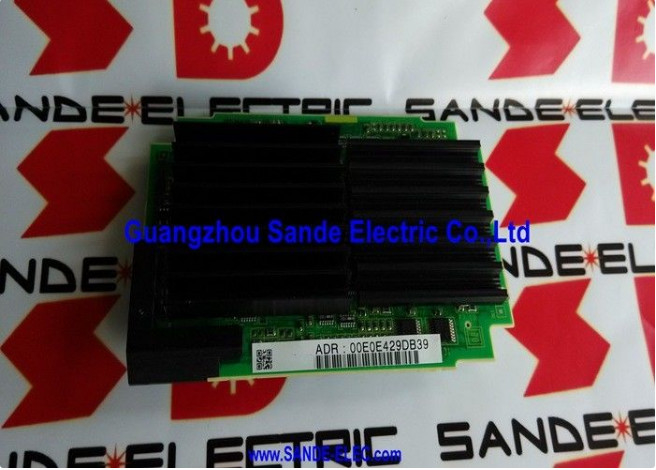

El A20B-3300-0653 es un módulo de CPU de la serie de placas A20B-3300 de FANUC — la familia de módulos de procesamiento utilizados en los sistemas de control CNC y de robots FANUC. La familia A20B-3300 abarca tarjetas de procesamiento de CPU, módulos gráficos, tarjetas de control de servo y módulos de memoria de alta velocidad. El -0653 es la variante del módulo de CPU serie A2 dentro de esta familia.

En una unidad de control CNC FANUC, el módulo de CPU es el núcleo de procesamiento. Ejecuta el software del sistema CNC cargado desde los módulos de memoria FROM, coordina tareas en tiempo real (interpolación de ejes, ejecución de escalera PMC, procesamiento de interfaz de operador, gestión de E/S) y gestiona el flujo de datos entre las placas funcionales de la unidad de control. Un módulo de CPU defectuoso produce una falla completa del sistema de control — el CNC no arranca o se detiene a mitad de ciclo.

Los módulos de la serie A20B-3300 se conectan a la PCB principal del host de la unidad de control CNC junto con otros módulos funcionales (memoria FROM/SRAM, tarjetas de control de servo, módulos gráficos). Cada variante de sufijo A20B-3300 cumple una función específica dentro de esta arquitectura modular — el módulo de CPU -0653 ocupa la posición del núcleo de procesamiento.

Especificaciones Clave

Familia A20B-3300 — Selección Específica por Sufijo

Existen múltiples variantes dentro de la familia A20B-3300 que cumplen diferentes posiciones funcionales:

• A20B-3300-0260 — Módulo de CPU 486DX MMX para 16i-A/18i-A/21i-A
• A20B-3300-0102 — Tarjeta de CPU RISC PowerPC para 16i/18i/21i
• A20B-3300-0653 — Módulo de CPU serie A2 (esta placa)

Los sufijos adyacentes cumplen diferentes generaciones de plataformas CNC o diferentes funciones de procesamiento. La similitud física entre las variantes A20B-3300 no indica compatibilidad. Confirme el número de parte exacto A20B-3300-0653 de la etiqueta de la placa instalada antes de adquirir un reemplazo.

Reemplazo — Copia de Seguridad de Datos Antes de la Extracción

El módulo de CPU no almacena parámetros CNC — estos residen en el módulo de memoria SRAM. Sin embargo, confirme la arquitectura específica de la máquina antes de asumir que el intercambio de placas sin datos es aplicable. Siempre haga una copia de seguridad de todos los datos CNC (parámetros, escalera PMC, programas) antes de extraer el módulo de CPU original, independientemente de si se espera que la copia de seguridad sea necesaria.

Después de instalar el reemplazo, verifique que la secuencia de arranque del CNC se complete normalmente y compruebe si hay códigos de alarma relacionados con la versión de la CPU antes de devolver la máquina a producción.

Preguntas Frecuentes

P1: ¿Qué hace el A20B-3300-0653 en la unidad de control CNC?

Es el módulo de CPU serie A2 — la placa de procesamiento central que ejecuta el software del sistema CNC, gestiona las tareas de control en tiempo real y coordina el flujo de datos entre los módulos funcionales de la unidad de control. Un módulo de CPU defectuoso causa una falla completa del sistema de control: el CNC no puede arrancar o se detiene a mitad de operación.

P2: ¿Pueden otras variantes de A20B-3300 sustituir al -0653?

No. Los números de parte adyacentes en la familia A20B-3300 cumplen diferentes posiciones funcionales o diferentes generaciones de plataformas CNC. La similitud física no indica compatibilidad. Siempre confirme específicamente el A20B-3300-0653 de la etiqueta de la placa instalada.

P3: ¿Qué se debe verificar antes de concluir que el módulo de CPU ha fallado?

Verifique los voltajes de la fuente de alimentación del control en la placa — una fuente de alimentación defectuosa produce síntomas idénticos a una falla de CPU a una fracción del costo de reemplazo. Verifique la correcta conexión de todos los conectores (backplane, módulos de memoria). Revise los estados de los LED de diagnóstico de la etapa de arranque del CNC contra el manual de mantenimiento para identificar la etapa exacta de la falla antes de solicitar una placa de reemplazo.

P4: ¿Requiere el reemplazo del módulo de CPU la reentrada de parámetros CNC?

Los parámetros CNC residen en el módulo de memoria SRAM, no en el módulo de CPU. Si el módulo SRAM se transfiere intacto a la placa de CPU de reemplazo, los parámetros se conservan. Verifique la arquitectura específica de la máquina — y siempre mantenga una copia de seguridad actualizada independientemente.

P5: ¿Dónde se obtiene el A20B-3300-0653?

A través del mercado de posventa de placas CNC FANUC — distribuidores de módulos de la serie A20B-3300 y especialistas en reparación de CNC. Confirme específicamente el sufijo -0653. Para una máquina crítica para la producción, considere tener una pieza de repuesto verificada en el sitio — la falla del módulo de CPU causa una parada completa de la máquina sin una solución alternativa en modo degradado.
