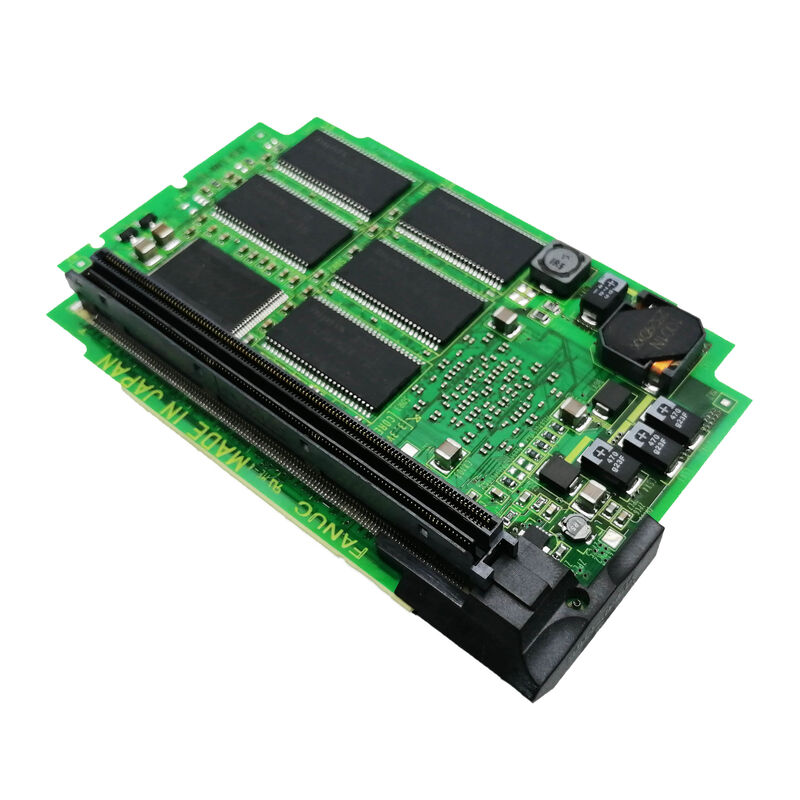

A20B-3300-0638 Tabla de PCB de Fanuc A20B33000638 A2OB-33OO-O638 Las tablas de PCB de Fanuc también pueden ser utilizadas para la fabricación de otros productos.

A20B-3300-0638 ∙ FANUC Axis Card A2 ∙ Serie 0i-D / 4-Axis / HRV3-HRV2 / FSSB / 0i-TD y 0i-MD CNC

Tarjeta de eje A2 El Servo cerebro para la serie 0i-D

El A20B-3300-0638 se conecta directamente a la placa principal de la Serie 0i-D.Es el módulo que le da al 0i-D su inteligencia del eje de servo, gestionando toda la comunicación FSSB con los accionamientos de servo y coordinando los parámetros de control actuales para cada eje controlado..

KFAS LLC confirma: "A20B-3300-0638 se utiliza en el manual de mantenimiento B-64305EN del Fanuc 0i-Modelo D (0i-TD, 0i-MD) ".

El 0i-D es el FANUC 0i CNC de cuarta generación, la plataforma CNC de gama media más utilizada para centros de torneado y centros de mecanizado en la fabricación mundial.Su rendimiento de servo afecta directamente a la calidad de la pieza y el tiempo de ciclo, haciendo de la tarjeta de eje una de las placas más importantes en la pila de hardware CNC.

Especificaciones clave

HRV3 y HRV2 ¢ Respuesta de servo de alto rendimiento

El soporte del A20B-3300-0638 tanto para HRV3 como para HRV2 es significativo.

HRV2:El circuito de corriente actualizado a intervalos de 62,5 μs el modo de alta respuesta estándar que reemplazó al anterior HRV1. Proporciona una excelente rigidez de servo para la mayoría de las aplicaciones de mecanizado CNC.

HRV3:El circuito de corriente actualizado a intervalos de 31,25 μs la mitad del tiempo de ciclo de HRV2, duplicando la velocidad de actualización del circuito de corriente.reduce el error de posición bajo fuerzas de corte dinámicas, y mejora la calidad del acabado de la superficie a altas velocidades de alimentación.

Para aplicaciones de mecanizado de precisión ­ giros de tolerancia limitada,fresado a gran velocidad de matrices y moldes la disponibilidad de HRV3 en el A20B-3300-0638 hace que el 0i-D sea capaz de rendimiento de servo anteriormente asociado con plataformas CNC de nivel superior.

Escenarios de aplicación

Si el equipo de ensayo no cumple los requisitos del punto 6.2.3.Un torno FANUC 0i-TD desarrolla alarmas de comunicación FSSB en uno o varios ejes. La tarjeta del eje A20B-3300-0638 se identifica como el fallo.Reemplazo restablece la comunicación servo FSSB para los cuatro canales de eje.

Mantenimiento de las tarjetas del eje del centro de mecanizado 0i-MD:Un centro de mecanizado 0i-MD se somete a un mantenimiento del sistema de control.

Preguntas frecuentes

P1: ¿Es A20B-3300-0638 específico para el 0i-D, o también es compatible con el 0i-C?

KFAS LLC confirma A20B-3300-0638 para el manual de mantenimiento B-64305EN del modelo 0i-D (0i-TD, 0i-MD).Confirme a partir de la documentación de hardware 0i-C si 0638 se especifica para aplicaciones 0i-C antes de ordenar para esa plataforma.

P2: ¿Qué alarmas indican que A20B-3300-0638 ha fallado?

Las alarmas de comunicación FSSB (SV0401, SV0446,y los códigos de error FSSB relacionados en la lista de alarmas 0i-D) que aparecen simultáneamente en varios ejes, en particular cuando los servo accionamientos y los motores se prueban correctamente, apuntan a la tarjeta del eje como fuente de fallo.Las alarmas FSSB de un solo eje pueden indicar un fallo del lado del accionamiento en lugar de la tarjeta del eje.

P3: ¿Requiere el reemplazo de A20B-3300-0638 algún cambio en los parámetros del servo?

No. Los parámetros de servo del 0i-D (ganancias de eje, ajuste de modo HRV, tipo de motor, tipo de codificador) se almacenan en la SRAM principal del CNC.el CNC restablece la comunicación FSSB y aplica los parámetros de servo existentes a los cuatro ejes automáticamente.

P4: ¿Cuál es la diferencia entre A20B-3300-0638 (Tarjeta del eje A2) y A20B-3300-0637 (Tarjeta del eje A3)?

JJ Automation confirma que A20B-3300-0637 es Axis Card A3, que gestiona las funciones de control del eje en los controladores de la Serie 0i y la Serie 30i.El A2 (0638) se confirma específicamente para 0i-D (0i-TD/0i-MD). Confirme el tipo de tarjeta instalada de su etiqueta no sustituya A3 por A2 o viceversa sin verificar la compatibilidad de hardware.
