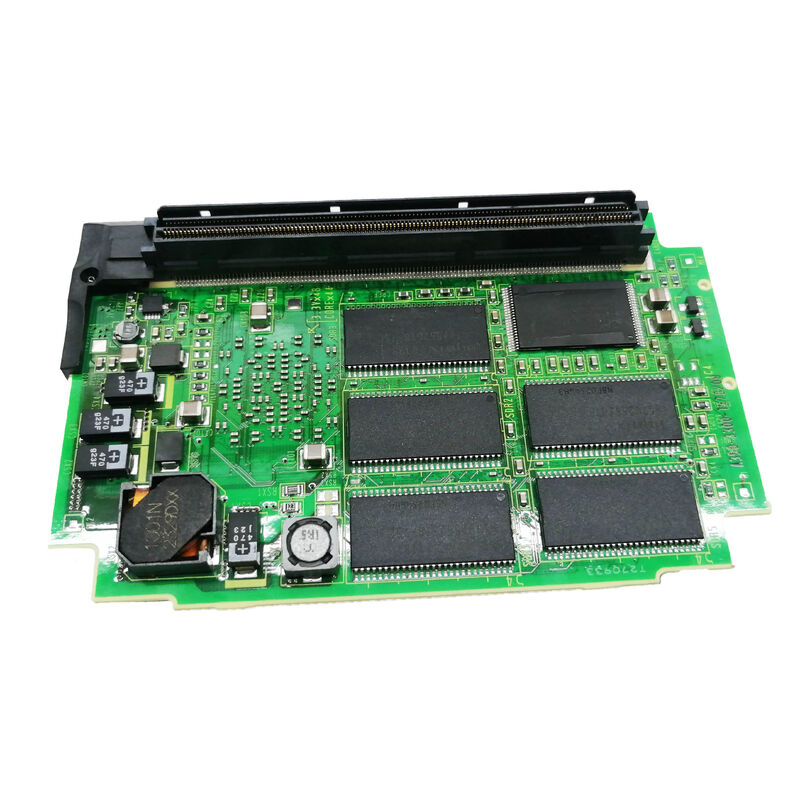

A20B-3300-0635 ∙ FANUC Axis Card A1 ∙ Servo Axis Control Module / A20B-3300-063x Familia / Interfaz de accionamiento CNC

Tarjeta del Eje ∙ Qué es y qué hace

Una "Tarjeta de Eje" en la arquitectura CNC de FANUC es un módulo plug-in dedicado que proporciona la interfaz de servoeje entre la placa principal de la CPU CNC y los amplificadores de servoacción.ni un módulo de memoria es la tarjeta de procesador especializada responsable específicamente de la comunicación y el control del eje de servo.

El A20B-3300-0635 (Axis Card A1) realiza las siguientes funciones básicas:

El jefe de comunicación del FSSB:Genera las señales FSSB de fibra óptica (Fiber-optic Servo Serial Bus) que controlan los amplificadores de servoacción.esta tarjeta transmite el comando de posición a cada eje de la unidad y recibe la retroalimentación del codificador el ciclo que cierra el bucle de posición para cada eje controlado.

Procesamiento por servocoordenadas:El comando de posición para cada eje debe calcularse en relación con la posición actual del servo, dentro del sistema de coordenadas del CNC.La tarjeta de eje maneja la aritmética que traduce el resultado de interpolación del CNC en el comando de accionamiento por eje.

Interfaz de control de corriente digital:El flujo de datos FSSB de la tarjeta del eje incluye no sólo los comandos de posición, sino también los datos de parámetros para los circuitos de control de corriente del servoaccionamiento y los umbrales de protección que definen el comportamiento dinámico de la unidad.

Información clave sobre el producto

A20B-3300-063x Familia de tarjetas del eje

La gama A20B-3300-063x es una familia definida de módulos Axis Card, con múltiples designaciones de tipo:

Las designaciones de tipo "A1, A2, A3" representan diferentes niveles de capacidad o configuraciones específicas de la plataforma dentro de esta familia de tarjetas Axis.El A1 (0635) es el tipo de base ̇ la configuración estándar que satisface el requisito de control del eje de servo fundamental..

Escenarios de aplicación

Fallo de la tarjeta del eje en FANUC CNC:Un FANUC CNC desarrolla alarmas de comunicación FSSB en ejes específicos. La tarjeta del eje A1 (A20B-3300-0635) se identifica como el fallo. El reemplazo restaura la comunicación servo FSSB.

Mantenimiento del módulo de control del eje CNC:Un sistema CNC FANUC sometido a mantenimiento electrónico tiene su tarjeta de eje sustituida.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre la tarjeta del eje A1 (A20B-3300-0635) y la tarjeta del eje A2 (A20B-3300-0638)?

El tipo A1 es la configuración base de la familia de tarjetas de eje 063x. El tipo A2 (A20B-3300-0638) está confirmado para aplicaciones de la serie 0i-D (0i-TD/0i-MD) con hasta 4 ejes, servo control HRV3/HRV2.El tipo A1 sirve a una configuración de plataforma diferente dentro de la misma arquitectura de tarjetas de eje.

P2: ¿Cuántos servoejes admite A20B-3300-0635?

El recuento de ejes soportado por A20B-3300-0635 depende de su configuración específica de canal FSSB.Confirmar el número de ejes del manual de hardware CNC FANUC aplicable para el sistema específico en el que se haya instalado A20B-3300-0635..

P3: ¿El reemplazo de A20B-3300-0635 requiere la reentrada de los parámetros del servo?

No. Los parámetros del servo se encuentran en la memoria principal del CNC, no en la tarjeta del eje.el CNC vuelve a cargar los parámetros existentes y restablece la comunicación FSSB con todos los servosVerifique la respuesta normal del servo antes de volver a la producción.

P4: ¿Es compatible el A20B-3300-0635 con el servocontrol HRV3?

Confirme, a partir del manual de mantenimiento FANUC aplicable, si la tarjeta del eje de tipo A1 admite HRV3.Si el tipo A1 incluye la capacidad HRV3 depende de su especificación de hardware específica.

P5: ¿Cómo puedo confirmar que A20B-3300-0635 es la tarjeta de eje correcta para mi CNC?

Si se lee A20B-3300-0635, se trata del reemplazo confirmado.Referencia cruzada con el cuadro de piezas de repuesto del manual de mantenimiento CNC FANUC aplicable.
