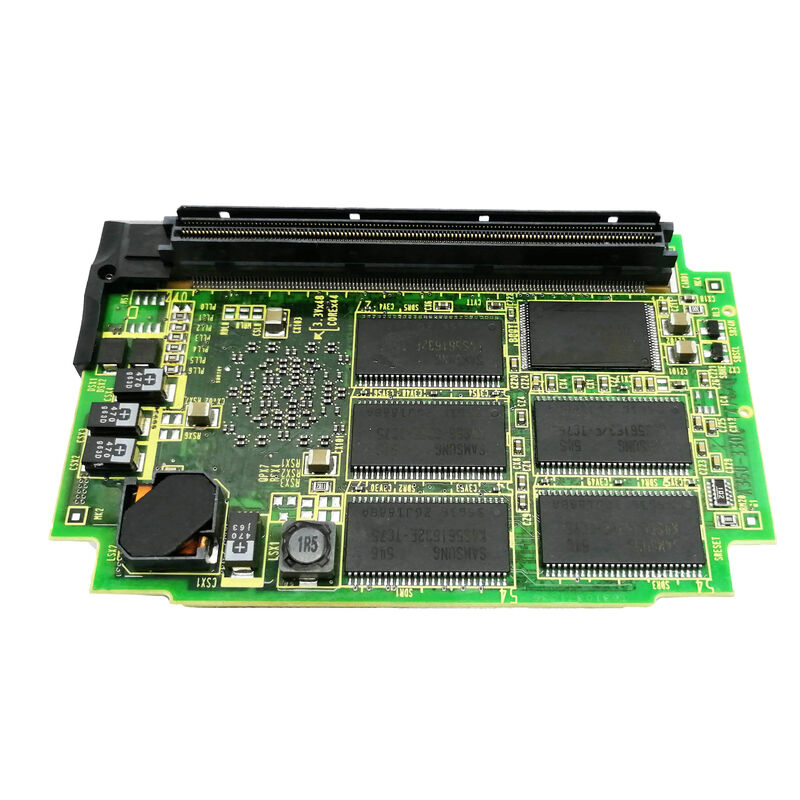

A20B-3300-0603 Fanuc placa de PCB A20B33000603 A2OB-33OO-O6O3

A20B-3300-0603 ∙ FANUC 21i-B Pentium MMX CPU Modulo ∙ 32MB DRAM / Memoria extendida / Serie 21i-B CNC / Familia A20B-3300-060x

32MB

El A20B-3300-0603 es la variante DRAM de 32 MB de la familia de módulos de CPU Pentium MMX de la Serie 21i-B

En la arquitectura CNC FANUC 21i-B, la DRAM es la memoria de trabajo, el espacio donde el procesador ejecuta todo el código activo y almacena todos los datos de tiempo de ejecución.La diferencia entre 16MB y 32MB es importante en circunstancias específicas:

Densidad de opciones de software:Cada opción de software CNC de FANUC agrega código ejecutable a la huella de DRAM. Un sistema 21i-B con muchas opciones instaladascoordinación de múltiples rutasLa memoria de trabajo de 32 MB ofrece un espacio cómodo para las configuraciones totalmente opcionales.

Puffer de previsión del programa:En los modos de mecanizado de alta velocidad y alta precisión, el búfer de prospección del CNC preprocesa muchos bloques de código G antes de la posición de corte actual.Muestras y moldes, o aplicaciones de contorno de precisión donde la visión de futuro del 21i-B se empuja a sus límites, la DRAM adicional reduce el riesgo de restricciones de búfer.

GUI y datos de visualización:La visualización gráfica del 21i-B, la visualización de la ruta de la herramienta, la visualización del programa, las pantallas de diagnóstico, almacena los datos de visualización activa en DRAM.

Especificaciones clave

0602 vs 0603

La familia 060x para 21i-B ofrece dos opciones de DRAM:

El rendimiento del procesador es idéntico, ambos utilizan el Pentium MMX con las mismas características de caché y reloj.

Cuando el sistema 21i-B instalado tiene amplias opciones de software, ejecuta programas con grandes requisitos de previsión o se utiliza para contornos de precisión que imponen impuestos a los recursos computacionales del CNC,A20B-3300-0603 es el módulo preferido.

Escenarios de aplicación

El reemplazo de 21i-B es muy elegido:Un centro de mecanizado de 5 ejes de la serie 21i-B con múltiples opciones de software ¢ AICC (AI Contour Control), servo-tuning,la coordinación de múltiples ejes ?? utiliza A20B-3300-0603 como su módulo de CPU para proporcionar suficiente memoria de trabajo para su conjunto completo de opciones.

Actualización del módulo de CPU desde 16 MB:Un CNC 21i-B con un A20B-3300-0602 (16MB) se actualiza a A20B-3300-0603 (32MB) cuando se instalan opciones de software adicionales que empujan la demanda de DRAM del sistema por encima del espacio de 16MB.

Preguntas frecuentes

P1: ¿Qué sucede si un 21i-B altamente seleccionado se ejecuta con solo 16 MB (A20B-3300-0602) cuando se necesitan 32 MB?

Si las opciones de software activas requieren más DRAM de lo que proporciona el módulo de 16 MB, es posible que el CNC no inicie completamente, genere alarmas relacionadas con la memoria o se niegue a cargar ciertas funciones de opción.El manual de hardware FANUC 21i-B especifica los requisitos mínimos de memoria para cada combinación de opciones de softwareConfirme los requisitos de memoria de la lista de opciones del sistema.

P2: ¿Es el A20B-3300-0603 retrocompatible como reemplazo del A20B-3300-0602?

En la mayoría de los casos, sí. Los 32 MB adicionales en 0603 son puramente aditivos, el procesador sigue siendo idéntico, y la memoria más grande no causa problemas de compatibilidad con sistemas diseñados para 16 MB.El módulo de 32 MB es típicamente un reemplazo de plug-in para el módulo de 16 MB sin cambios de configuración necesarios.

P3: ¿Cuál es la DRAM máxima disponible para la plataforma 21i-B?

La familia A20B-3300-060x alcanza los 32 MB (A20B-3300-0603) para la generación Pentium MMX de módulos 21i-B. Later A20B-3300 series modules (such as the B3 generation with 128MB DRAM — A20B-3300-0471 confirmed for 16i-B/18i-B/21i-B) provide substantially larger memory capacity for newer system software versions that support them.

P4: ¿La sustitución de A20B-3300-0603 afecta a los datos CNC almacenados?

No. Los parámetros y programas CNC se encuentran en los módulos SRAM y FROM separados del módulo de la CPU. La sustitución de A20B-3300-0603 no afecta a estos valores almacenados.las botas CNC de FROM y lee todos los parámetros de la SRAM intacta.

P5: ¿Puede A20B-3300-0603 servir tanto como un reemplazo de fallas y una actualización de la memoria en una sola operación?

Si el módulo de CPU existente falla y el sistema se beneficia de la memoria adicional,sustituir un A20B-3300-0602 (16MB) fallido por un A20B-3300-0603 (32MB) resuelve simultáneamente el fallo de hardware y mejora la DRAM disponible. Confirme que la versión del software instalado admite 32MB antes de realizar esta actualización.
