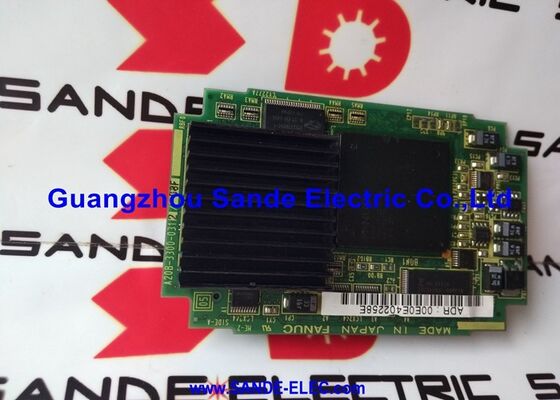

A20B-3300-0601 Fanuc placa de PCB A20B33000601 A2OB-33OO-O6OI

FANUC A20B-3300-0601

El cerebro de la CPU de la configuración SDRAM de 16 iB y 18 iB

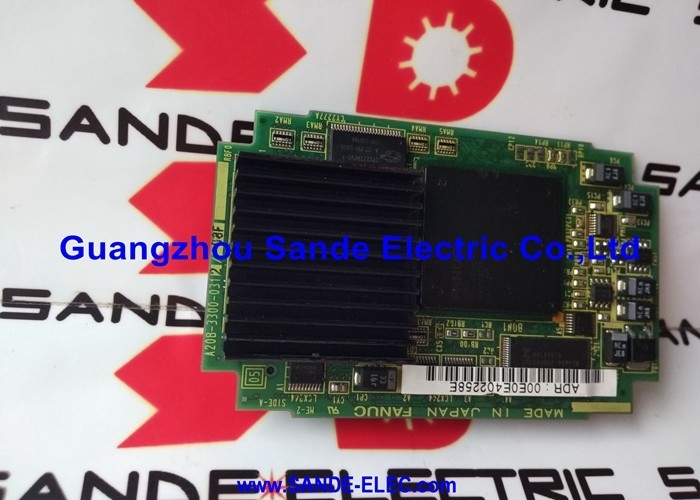

El A20B-3300-0601 es la tarjeta de módulo de CPU enchufable para los controladores CNC de la serie 16iB y 18iB de FANUC.donde proporciona el procesador y la memoria de trabajo que el CNC ejecuta desdeToda la ejecución del ciclo CNC, la interpolación, la generación de comandos de servo, la gestión de HMI y el procesamiento de tareas de fondo se ejecutan a través de este módulo.

Los módulos de CPU de la serie A20B-3300 se diferencian por su capacidad de SDRAM o DRAM. La variante -0600 proporciona 16MB; la -0601 proporciona 32MB de SDRAM.La configuración de 32 MB se especifica para las aplicaciones de 16 iB y 18 iB más exigentes , entornos de programación complejos o configuraciones en las que el espacio adicional de memoria de trabajo admite funciones CNC más sofisticadas y software opcional.

El módulo es una tarjeta enchufable en lugar de una placa independiente, se conecta a la placa base de la CPU principal a través de su conector de borde, ocupando una posición de ranura definida en esa placa.La placa principal de la CPU proporciona energía y la interconexión del sistema; el A20B-3300-0601 proporciona el núcleo de procesamiento y su SDRAM.

Especificaciones clave

-0600 vs -0601

Estas dos variantes no son intercambiables sin confirmar los requisitos de memoria del sistema CNC. El reemplazo debe coincidir con la capacidad y el tipo de memoria de la variante instalada.La instalación de un módulo de 16 MB donde se requería uno de 32 MB puede producir fallas de arranque o falta de disponibilidad de funciones si el software CNC requiere la configuración de memoria más grande.

No se han modificado los datos de FROM/SRAM

El A20B-3300-0601 lleva memoria de trabajo volátil SDRAM. Los datos del programa, los parámetros y el software del sistema del CNC se almacenan en el módulo FROM / SRAM (normalmente la serie A20B-3900-0xxx),No en esta tarjeta de CPU.. La sustitución del módulo de la CPU no altera los datos de programa o parámetros almacenados. El CNC carga sus datos de tiempo de ejecución desde FROM/SRAM en la SDRAM del módulo de la CPU en cada encendido.Una copia de seguridad actual de todos los datos CNC todavía se recomienda antes de cualquier reemplazo de PCB, pero el riesgo de pérdida de datos por sustitución del único módulo de CPU es menor que para el módulo FROM/SRAM.

Preguntas frecuentes

P1: ¿Cuál es la diferencia funcional entre el A20B-3300-0600 (16MB) y el A20B-3300-0601 (32MB)?

Ambos son módulos de CPU para el 16iB y el 18iB. La SDRAM de 32MB en el -0601 proporciona más memoria de trabajo para el entorno de ejecución activa del CNC, útil para sistemas complejos de múltiples ejes,grandes programasLa configuración de hardware del sistema CNC instalado especifica qué variante es necesaria.La sustitución de -0600 cuando se requiere -0601 puede producir errores limitados de función o de arranque..

P2: ¿El A20B-3300-0601 almacena parámetros o programas de CNC?

No, la SDRAM es volátil, todos los datos se pierden cuando se apaga, parámetros CNC, programas, desplazamientos de herramientas, etc.y el software del sistema se almacenan en FROM y SRAM con batería (normalmente en un módulo separado A20B-3900-xxxx)El módulo de CPU carga estos datos del módulo FROM/SRAM en su SDRAM en cada inicio.

P3: La CNC arranca pero muestra alarmas de error de memoria. ¿Es la A20B-3300-0601 la causa probable?

Las fallas del módulo SDRAM pueden producir alarmas de error de memoria al arranque el CNC detecta que la memoria de trabajo no está respondiendo correctamente durante su auto-prueba de encendido.Los errores de memoria en el arranque también ocurren por baterías de respaldo de SRAM agotadas (que afectan a FROM/SRAM)Distinguir por código de alarma: las alarmas que apuntan a fallas de DRAM o memoria de trabajo apuntan a este módulo; las alarmas SRAM o FROM apuntan al módulo FROM/SRAM.

P4: ¿Es necesario configurar el CNC después de sustituir el A20B-3300-0601?

Si solo se sustituye el módulo de la CPU y se mantiene intacto el módulo FROM/SRAM, los parámetros CNC y la carga del software de FROM/SRAM se mantendrán normales.El CNC debe reanudar su estado configurado en el próximo encendidoConfirme que todos los parámetros y funciones están intactos comprobando las páginas de parámetros CNC y verificando la E/S y el funcionamiento del motor antes de volver a la producción.

P5: ¿De dónde proviene el A20B-3300-0601?

A través del mercado de repuestos de piezas CNC FANUC 16iB/18iB, los distribuidores de PCB de la serie i de FANUC, los especialistas en reparación CNC y los proveedores de excedentes probados.Confirmar A20B-3300-0601 (32MB de SDRAM) de la etiqueta del módulo instaladoEl A20B-3300-0600 (16MB) no es un sustituto directo sin confirmar la especificación de memoria del sistema CNC.
