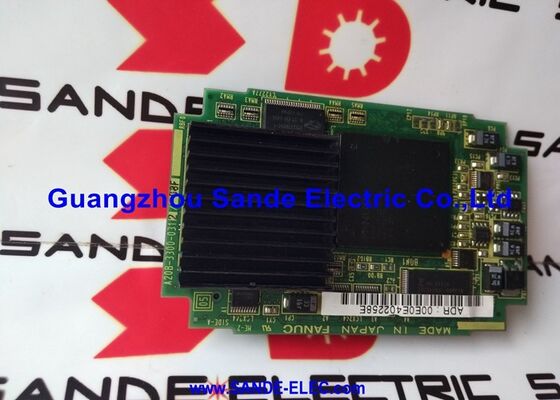

A20B-3300-0600 Fanuc placa de PCB A20B33000600 A2OB-33OO-O6OO

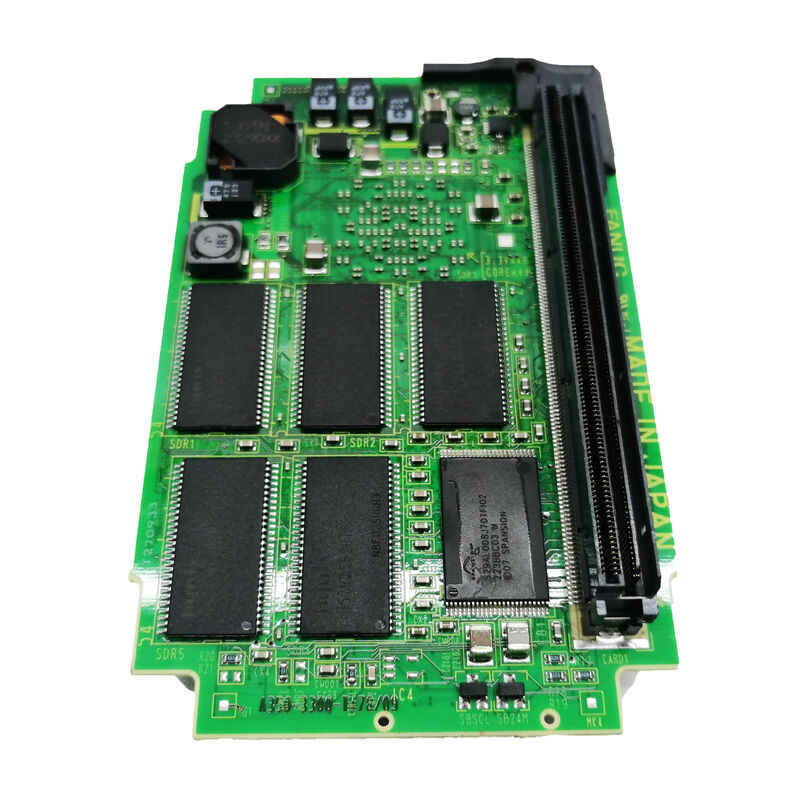

A20B-3300-0600 | Módulo de CPU FANUC Series 16i-B y 18i-B: Pentium MMX / 16 MB SDRAM / Tarjeta de procesador enchufable / F16iB F18iB

Series 16i-B y 18i-B: la plataforma CNC de torneado y mecanizado iB

Los controladores CNC FANUC Series 16i-B y 18i-B representan la revisión de hardware de generación B del CNC serie i de rango medio-alto de FANUC. Estos sistemas alimentan complejos centros de mecanizado (16i-B) y centros de torneado (18i-B) donde se requieren más ejes, servocontrol más avanzado y más opciones de CNC de las que el nivel económico 0i-B puede admitir.

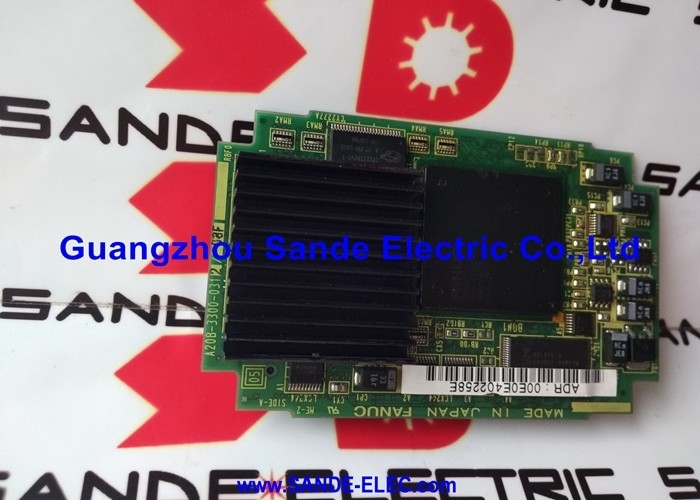

La A20B-3300-0600 es la tarjeta procesadora Pentium MMX para estos controladores: el "cerebro" del 16i-B/18i-B que ejecuta todo el software de control CNC desde su memoria de trabajo SDRAM de 16 MB.

Especificaciones clave

A20B-3300-060x: la familia de módulos de CPU Pentium MMX

La gama 060x es la familia de módulos de CPU Pentium MMX para las plataformas CNC de generación iB:

El 0600 es la variante específica del 16i-B/18i-B, diferente del 0602/0603 que sirve al 21i-B. A pesar de que todas utilizan el mismo procesador Pentium MMX, las tres placas sirven a diferentes zócalos de placa principal CNC y no son intercambiables.

SDRAM: velocidad síncrona para cargas de trabajo CNC

La designación "CPU SDRAM 16MB" en la descripción del producto identifica específicamente la tecnología de memoria como SDRAM. La DRAM estándar utiliza una interfaz asíncrona: el tiempo de transferencia de datos es independiente del reloj del procesador, lo que requiere estados de espera entre los accesos a la memoria.

SDRAM elimina estos estados de espera sincronizando todas las operaciones de la memoria con el reloj del sistema. Cuando el CNC solicita datos de la SDRAM, el primer acceso requiere algunos ciclos de reloj, pero los accesos posteriores en la misma fila llegan al ancho de banda máximo del bus sin estados de espera adicionales. Para el software CNC que accede a la memoria en patrones secuenciales (ejecución de programas bloque por bloque, sondeo de E/S secuencial, escaneo de escalera PMC), el modo de ráfaga de SDRAM ofrece una ventaja de rendimiento constante.

Escenarios de aplicación

Fallo del módulo CPU CNC 16i-B:Un centro de mecanizado FANUC 16i-B desarrolla fallas a nivel de CPU: el CNC no se inicializa o genera alarmas relacionadas con la CPU. El A20B-3300-0600 se identifica como la falla. El reemplazo restaura el procesador y su memoria de trabajo de 16 MB.

Actualización del procesador del centro de torneado 18i-B:Se actualiza un centro de torneado Serie 18i-B del módulo Pentium estándar al módulo Pentium MMX A20B-3300-0600. El rendimiento mejorado de caché y SDRAM reduce el tiempo de procesamiento de bloques para programas complejos de torneado multieje.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre A20B-3300-0311 (Pentium estándar) y A20B-3300-0600 (Pentium MMX) para el 16i-B/18i-B?

A20B-3300-0311 utiliza el procesador Intel Pentium estándar. A20B-3300-0600 utiliza Intel Pentium MMX, con caché L1 duplicada, memoria SDRAM (frente a DRAM), predicción de rama mejorada y conjunto de instrucciones MMX. El Pentium MMX ofrece un mejor rendimiento en cargas de trabajo con uso intensivo de caché, como el procesamiento anticipado de CNC y la ejecución de PMC. Ambos sirven para las Series 16i-B/18i-B.

P2: ¿Puede el A20B-3300-0600 sustituir al A20B-3300-0602 (módulo Pentium MMX 21i-B)?

No. Aunque ambos usan Pentium MMX con 16 MB de DRAM, A20B-3300-0600 es para 16i-B/18i-B y A20B-3300-0602 es para 21i-B. Las configuraciones de los zócalos de la placa principal y las asignaciones de señales específicas de la plataforma los hacen no intercambiables.

P3: ¿Reemplazar A20B-3300-0600 afecta los parámetros o programas del CNC?

No. Los parámetros y programas del CNC residen en los módulos SRAM y FROM. Reemplazar la tarjeta CPU no afecta los datos almacenados. Después de instalar el reemplazo, el CNC arranca desde FROM y lee los parámetros de SRAM.

P4: ¿A20B-3300-0600 también contiene FROM y SRAM, o están separados?

El A20B-3300-0600 contiene el procesador y una memoria de trabajo SDRAM de 16 MB. FROM (almacenamiento de software del sistema no volátil) y SRAM (almacenamiento de programas/parámetros respaldados por batería) residen en módulos de memoria separados que se conectan en posiciones en o cerca de la placa principal, no integrados en la tarjeta CPU. Esta arquitectura de memoria modular está confirmada por CNC-Shopping para la plataforma 16i-B/18i-B.
