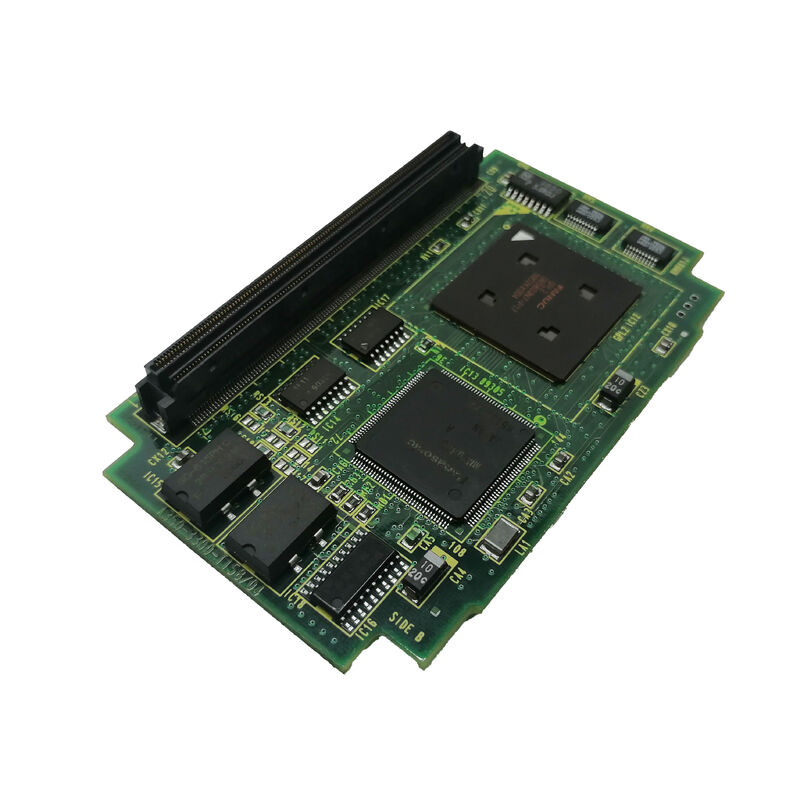

A20B-3300-0552 Fanuc placa de PCB A20B33000552 A2OB-33OO-O552 El uso de las placas de PCB para la fabricación de la placa de PCB

A20B-3300-0552 ∙ FANUC A20B-3300-055x Serie de módulos ∙ Adyacente al módulo de interfaz gráfica 0551 / CNC Display y función de interfaz

A20B-3300-055x La gama de módulos de interfaz gráfica y pantalla

The A20B-3300-055x range within the broader A20B-3300 series is anchored by the confirmed A20B-3300-0551 (GRAPHIC USER INTERFACE MODULE W/128 MB DRAM) — the dedicated GUI processor for FANUC CNC systems with advanced display and PC function capability.

El A20B-3300-0552, inmediatamente adyacente, pertenece a la misma gama 055x. En la serie A20B-3300, las placas estrechamente numeradas sirven consistentemente funciones relacionadas dentro de la misma categoría de aplicación.Tableros de esta serie:

• A20B-3300-0602 / 0603: el uso de las armas nucleares y de las armas nucleares.módulos 21i-B Pentium MMX, variantes de 16 MB y 32 MB
• A20B-3300-0635 / 0638: el nombre de la empresa y el nombre de la empresa.Variantes de las tarjetas Axis A1 y A2
• A20B-3300-0551 / 0552: el uso de las armas nuclearesMódulo de interfaz gráfica y su compañero 055x

El emparejamiento 0551/0552 probablemente representa tableros de funciones de pantalla o GUI relacionados, ya sea diferentes variantes de memoria o especificación, o módulos complementarios dentro de la misma arquitectura de pantalla.

Información clave sobre el producto

La arquitectura de la interfaz de usuario gráfica donde 0552 encaja

La arquitectura del procesador GUI de FANUC separa el procesamiento de funciones de pantalla y PC del módulo principal de CPU CNC.El A20B-3300-0551 es confirmado como el módulo principal de interfaz gráfica en esta arquitectura, proporcionando el espacio de trabajo DRAM de 128 MB para el renderizado de la pantalla, gráficos de trayectoria de herramientas y aplicaciones de funciones de PC.

El papel del A20B-3300-0552 dentro de este mismo rango 055x sugiere que participa en el mismo dominio de funciones de pantalla o GUI:

Variante de interfaz gráfica con mayor memoria:Un módulo de interfaz gráfica 0552 con más DRAM que el 0551 que sirve configuraciones CNC con un software de función de PC más intensivo o requisitos de visualización de mayor resolución.

Módulo de interfaz gráfica de plataforma diferente:Un módulo de interfaz gráfica adaptado a una variante de plataforma CNC específica, donde el 0551 y el 0552 sirven a diferentes generaciones de hardware o configuraciones de placa principal.

Compañero de interfaz de visualización:Una placa separada dentro de la cadena de visualización que trabaja junto con el 0551 para proporcionar funciones específicas de salida de visualización o de interfaz del controlador.

Confirmar la función exacta a partir de la etiqueta del módulo instalado y del manual de mantenimiento CNC FANUC aplicable.

Escenarios de aplicación

Falla del sistema de visualización CNC:Un FANUC CNC desarrolla fallas relacionadas con la pantalla el panel del operador muestra gráficos dañados o falla la función de visualización.Reemplazo restaura la función de visualización.

Sistema de repuesto del módulo de interfaz gráfica:Una planta de producción que utiliza CNC FANUC con módulos de visualización de rango 055x tiene A20B-3300-0552 junto con A20B-3300-0551 como piezas de repuesto para el sistema de visualización.

Preguntas frecuentes

P1: ¿Cómo puedo confirmar que A20B-3300-0552 es el módulo correcto para mi CNC?

Leer el número de la pieza de la etiqueta del módulo instalado. Si se lee A20B-3300-0552, este es el reemplazo confirmado.Referencia cruzada con la tabla de repuestos del manual de mantenimiento FANUC CNC aplicable para confirmar la función exacta del módulo.

P2: ¿Es el A20B-3300-0552 intercambiable con el A20B-3300-0551?

Ambos están en el mismo rango de 055x y sirven funciones de visualización/interfaz gráfica relacionadas.Si son directamente intercambiables depende de si se trata de variantes del mismo módulo o de placas distintas con diferentes especificaciones- Confirmar de la documentación de hardware antes de sustituir uno por el otro.

P3: ¿La sustitución de A20B-3300-0552 afecta a los parámetros o programas de CNC?

No. Los parámetros y programas de CNC se encuentran en los módulos SRAM y FROM de la placa central de CNC, no en los módulos de interfaz gráfica o de visualización.

P4: Si A20B-3300-0552 falla, ¿continúa el mecanizado el CNC?

Al igual que con el módulo de interfaz gráfica A20B-3300-0551, un fallo del módulo de visualización afecta a la visibilidad del operador, pero no a la función de mecanizado central del CNC.La CPU principal continúa ejecutando programas y controlando servo ejesEl enfoque seguro es permitir que el programa actual llegue a una parada controlada antes de abordar el fallo del módulo.
