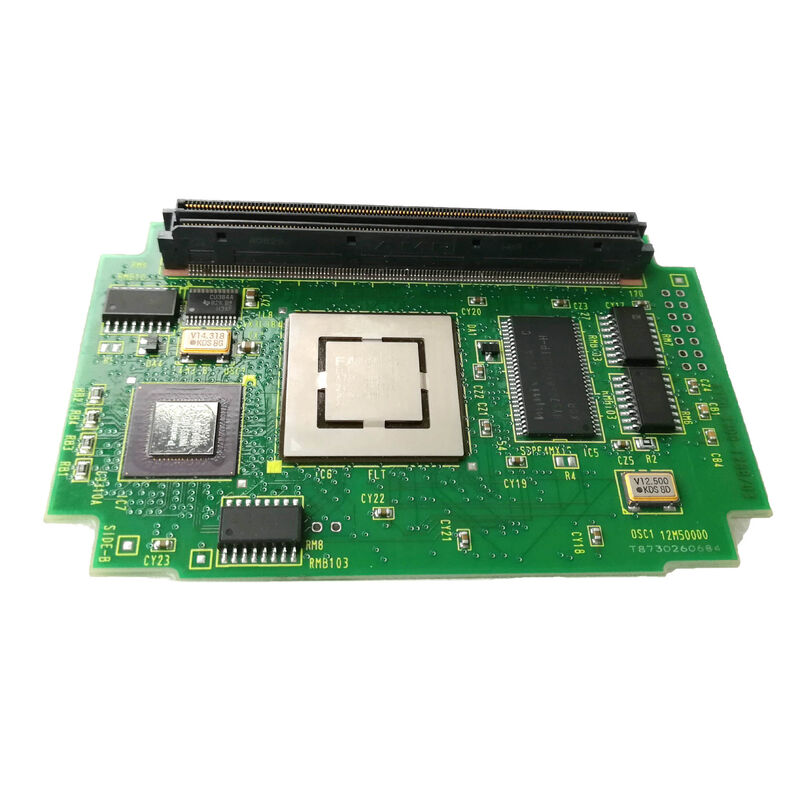

A20B-3300-0551 Fanuc placa de PCB A20B33000551 A2OB-33OO-O55I

A20B-3300-0551 ∙ FANUC Modulo de interfaz gráfica de usuario ∙ 128MB DRAM / tarjeta de procesador GUI / pantalla CNC y función de PC / serie A20B-3300

Módulo de interfaz gráfica Procesamiento gráfico dedicado

El A20B-3300-0551 no es un módulo de CPU de uso general, sino unModulo de interfaz gráfica del usuarioMientras que el módulo principal de la CPU del CNC se encarga de la interpolación de programas, el control de ejes y la coordinación del sistema,el módulo GUI asume la responsabilidad de la interfaz visual del operador.

Esta separación funcional proporciona un beneficio arquitectónico crítico:La experiencia de visualización del operador permanece suave y sensible incluso cuando la CPU principal CNC está muy cargada con cálculos complejos de varios ejes.Cada procesador maneja su propio dominio sin competir por el tiempo de procesamiento.

Especificaciones clave

Modulo de interfaz gráfica A20B-3300 frente al módulo de CPU Funciones complementarias

The A20B-3300 series contains both general CPU modules (like the A20B-3300-0293 486 module and A20B-3300-0312 Pentium module described in this series) and specialised functional modules like the A20B-3300-0551.

La relación dentro de una configuración CNC:

Módulo de la CPU principal:Ejecución de programas, interpolación de movimiento, escalera PMC, servo comunicación, coordinación del sistema.

Modulo de interfaz gráfica (A20B-3300-0551):Renderizado de pantalla, interfaz del operador, retroalimentación gráfica, aplicaciones de funciones de PC.

Ambos se conectan a la misma placa principal, pero sirven dominios de procesamiento independientes.

Escenarios de aplicación

Fallo del módulo de interfaz gráfica en CNC con función de PC:Un CNC FANUC con función PC desarrolla problemas de visualización la interfaz gráfica se vuelve lenta, la pantalla de la ruta de la herramienta no se representa o la función PC se bloquea. El CNC continúa el mecanizado normalmente.El módulo de interfaz gráfica A20B-3300-0551 se identifica como el fallo. El reemplazo restaura el rendimiento de la pantalla y la función del PC.

Rehabilitación de las pantallas CNC:La calidad gráfica de la pantalla de un sistema FANUC CNC se ha degradado a lo largo de los años de servicio.

Preguntas frecuentes

P1: ¿Qué sistemas CNC utilizan el módulo de interfaz gráfica A20B-3300-0551?

The A20B-3300-0551's 128MB DRAM capacity and "GUI Module" designation indicate a high-performance display-focused configuration — consistent with FANUC i-B generation CNC systems with PC function or high-resolution display optionsConfirme el modelo CNC aplicable de la documentación de hardware de la placa principal del host.

P2: ¿La sustitución de A20B-3300-0551 afecta a los parámetros CNC o a los programas de piezas?

No. Los parámetros CNC y los programas de piezas se encuentran en los módulos de memoria SRAM y FROM de la placa principal, no en el módulo de interfaz gráfica.Después de montar el repuestoLa capacidad de mecanizado del CNC nunca se vio afectada por el fallo del módulo GUI.

P3: ¿Qué sucede si el módulo de interfaz gráfica A20B-3300-0551 falla mientras el CNC ejecuta un programa?

Si el módulo de interfaz gráfica falla durante la producción, las funciones de mecanizado de la máquina CNC continúan, la CPU principal, los ejes de servo y el PMC no se ven afectados.que imposibilita el seguimiento del programa o la interacción con el CNC desde el panel del operadorLa máquina debe detenerse con seguridad en la primera oportunidad para reemplazar el módulo defectuoso.

P4: ¿Son 128 MB suficientes para las aplicaciones de funciones de PC modernas?

La DRAM de 128 MB en A20B-3300-0551 fue generosa para la función de PC de la generación FANUC i-B. Para las aplicaciones de PC diseñadas y calificadas para esta generación CNC, 128 MB proporciona una memoria adecuada. Running modern PC software not qualified for this FANUC CNC generation is not recommended regardless of available memory — use only FANUC-qualified and machine-builder-qualified software for the PC function.
