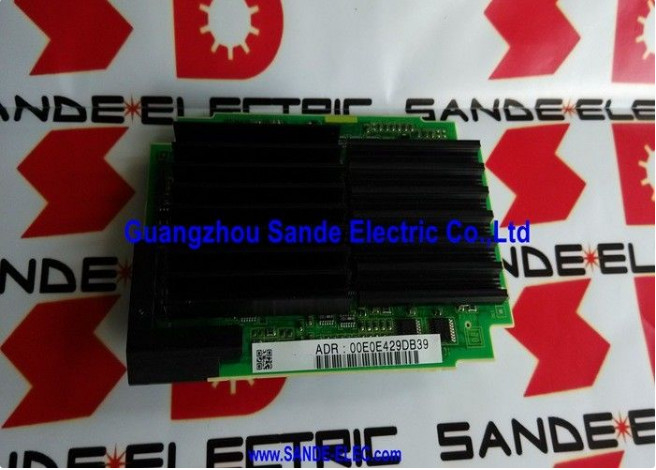

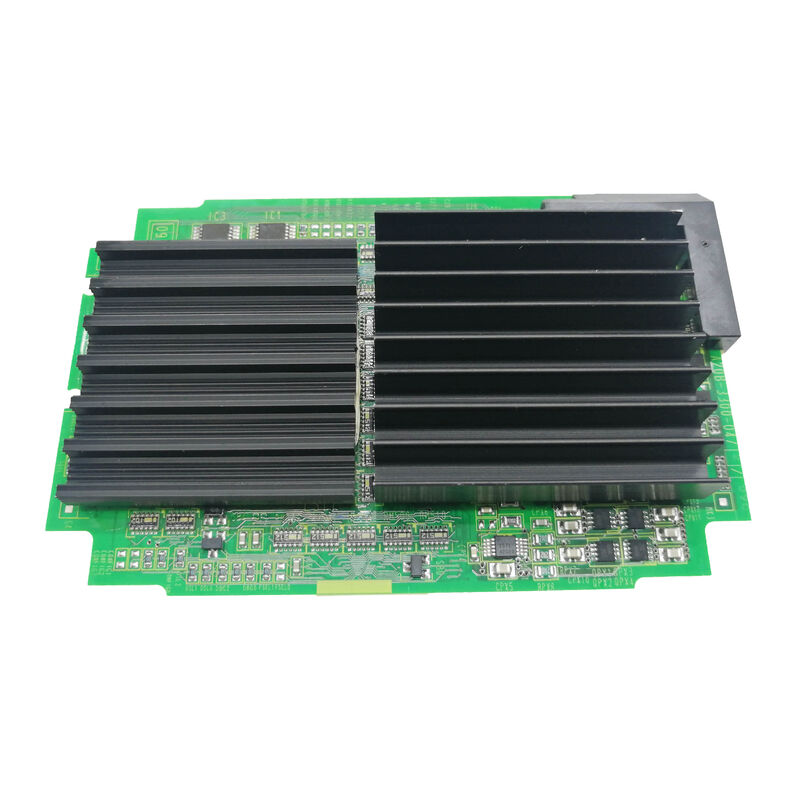

A20B-3300-0478 Fanuc placa de PCB A20B33000478 A2OB-33OO-O478

A20B-3300-0478 ∙ FANUC FSSB Servo Add-On Module ∙ 30i / 31i / 32i / R-30i / Servo de expansión de fibra óptica / DSP Multi-Axis

FSSB Add-On Expansión de la capacidad del eje de servo

La serie 30i/31i/32i es la plataforma CNC de mayor capacidad de FANUC, diseñada para máquinas con los requisitos de recuento de ejes más exigentes.El A20B-3300-0478 es un módulo de servo adicional que extiende la capacidad del eje de servo FSSB del sistema FS30i más allá de lo que proporciona solo la placa principal base.

La necesidad de este módulo adicional surge del perfil de aplicación del 30i/31i/32i. Un FANUC Serie 30i CNC puede teóricamente gestionar hasta 32 ejes de servo a través de múltiples rutas.Los canales FSSB de base en la placa principal sirven a un número definido de ejesPara las configuraciones que van más allá de esta capacidad de base, los sistemas de mecanizado de múltiples vías, las aplicaciones de robots con muchas articulaciones,Máquinas herramientas compuestas complejas el A20B-3300-0478 proporciona canales adicionales de FSSB.

Especificaciones clave

Compatibilidad R-30i Robot y CNC en la misma plataforma

El R-30i es el controlador de robot de FANUC para el Arc Mate, LR-Mate y muchas otras familias de robots industriales de FANUC.El hecho de que A20B-3300-0478 sirva tanto al 30i CNC como al controlador de robot R-30i refleja la arquitectura de hardware compartida de las plataformas insignia de FANUC.

Tanto el FS30i CNC como el robot R-30i utilizan la misma arquitectura FSSB para el control del servoeje:

• En el CNC: el FSSB se conecta a las servoacciones Alpha-i SVM para ejes de la máquina herramienta
• En el robot: el FSSB se conecta a los servo accionamientos conjuntos del robot

Un único módulo A20B-3300-0478 puede servir para una aplicación proporcionando una expansión del eje FSSB para un centro de mecanizado 30i o un robot industrial FANUC que utiliza el controlador R-30i.

Escenarios de aplicación

30i Sistema de mecanizado CNC de alto número de ejes:Un CNC de la serie 30i de FANUC controla un centro de mecanizado compuesto de 9 ejes con más ejes que los canales FSSB de la placa base.El A20B-3300-0478 proporciona los canales FSSB adicionales necesarios para el recuento del eje extendido.

Falla del servomodulo del robot R-30i:Un robot industrial FANUC controlado por el R-30i desarrolla fallas de comunicación FSSB en uno o más ejes de unión.Reemplazo restablece la comunicación completa FSSB a todas las unidades conjuntas.

Preguntas frecuentes

P1: ¿Cómo se conecta físicamente el A20B-3300-0478 a la placa principal 30i?

El A20B-3300-0478 es un módulo enchufable que se instala horizontalmente en la placa principal de la CPU 30i/R-30i similar a cómo una tarjeta de opción se conecta a una placa principal.Extrae sus señales de potencia y control a través del conector de placa a placa y proporciona sus conectores de fibra óptica FSSB para conexiones de cadena de servoacción.

P2: ¿Qué servoacciones se conectan a A20B-3300-0478?

El A20B-3300-0478 proporciona salidas de fibra óptica FSSB que se conectan a los módulos de accionamiento servo Alpha-i de FANUC (serie A06B-6114 αis, serie A06B-6096 Alpha SVM, etc.) en topología de cadena de margaritas.Cada canal FSSB del módulo complementario puede servir a múltiples unidades conectadas en serie.

P3: ¿El reemplazo de la A20B-3300-0478 requiere cambios en los parámetros del servo?

No. Todos los parámetros de servo para los ejes servidos por este módulo adicional residen en la SRAM principal del CNC o del controlador del robot.el sistema restablece la comunicación FSSB con todas las unidades conectadas y aplica los parámetros existentes automáticamente.

P4: ¿Es A20B-3300-0478 intercambiable entre las aplicaciones CNC (30i) y robot (R-30i)?

El módulo de hardware está confirmado tanto para los controladores CNC 30i/31i/32i como para los controladores de robots R-30i.Las configuraciones de software) pueden diferir entre las aplicaciones CNC y las aplicaciones de robot.Confirmar, a partir del manual de mantenimiento aplicable, que la misma variante de módulo es correcta para ambas aplicaciones antes de sustituirlos.

P5: ¿Cuál es la diferencia entre A20B-3300-0478 y las tarjetas del eje (A20B-3300-063x)?

Las tarjetas de eje A20B-3300-063x (0635/0638) son los módulos de control del eje base para las plataformas CNC FANUC de gama baja (0i-D y relacionadas). The A20B-3300-0478 is a servo add-on expansion module specifically for the FS30i and R-30i platforms — which already have base FSSB channels on the main board and require this add-on for extended axis countsSirven diferentes niveles de plataforma CNC.
