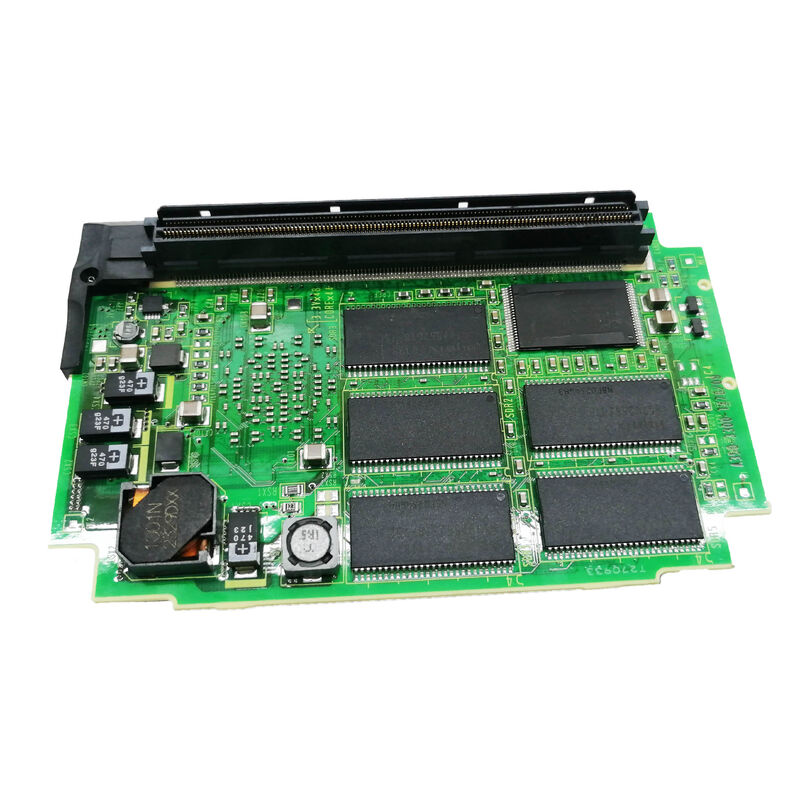

A20B-3300-0475 Fanuc placa de PCB A20B33000475 A2OB-33OO-O475 El uso de las placas de PCB para la fabricación de productos electrónicos

A20B-3300-0475 ∙ FANUC A3 CPU Module ∙ 128MB integrado con DRAM / tarjeta de procesador CNC de alta capacidad / serie A20B-3300

128MB DRAM Un paso significativo en la generación

El seguimiento de la capacidad de DRAM en la serie de módulos de CPU A20B-3300 muestra la evolución de la capacidad de procesamiento CNC de FANUC.El A20B-3300-0475 aporta 128 MB de DRAM integrado – un paso sustancial que refleja las demandas de las plataformas CNC FANUC más recientes.

La memoria de trabajo de 128 MB permite:

Los buffers de previsión del programa más amplios:El CNC puede amortiguar más bloques de código G antes del punto de corte, lo que permite una ejecución fluida a altas velocidades de alimentación incluso con programas de trayectoria de herramientas complejos y densos.

Programas más sofisticados de PMC:La lógica avanzada de secuencia de máquinas, la gestión de la comunicación de varios dispositivos y el procesamiento condicional complejo imponen mayores demandas al entorno de memoria de trabajo de la CPU.

Sistema operativo mejorado y software opcional:Cada generación de software CNC FANUC crece a medida que se integran más características.

Especificaciones clave

DRAM integrado Una placa, función completa

El A20B-3300-0475 integra todos los 128 MB de DRAM directamente en el PCB de la tarjeta de CPU. No se requiere un módulo de expansión DRAM separado.La asignación completa de memoria de trabajo se entrega en un solo número de parte.

Esta integración simplifica el servicio del sistema. Cuando se sospecha un problema de tarjeta de CPU o memoria de trabajo, el reemplazo A20B-3300-0475 se dirige a ambos en una sola operación.Una sola placa en stock cubre los modos de falla de CPU y DRAM, reduciendo la gama de repuestos necesarios.

Escenarios de aplicación

Fallo de arranque CNC con la placa principal A3:Un sistema CNC FANUC con una configuración de placa principal A3 no puede completar su secuencia de arranque.La tarjeta de CPU A20B-3300-0475 se sustituye como el módulo combinado de CPU y DRAMEl CNC reanuda el funcionamiento normal después de instalar el repuesto.

Tarjeta de repuesto para equipos de producción de alto valor:Un centro de mecanizado que ejecute una plataforma CNC FANUC con requisitos de CPU DRAM de 128 MB mantiene un A20B-3300-0475 como un repuesto crítico.La tarjeta está disponible inmediatamente en caso de fallo del módulo de la CPU, reduciendo el tiempo de reparación a producción de días a horas..

Preguntas frecuentes

P1: ¿En qué se diferencia A20B-3300-0475 de A20B-3300-0471 (también DRAM de 128 MB)?

Ambos son módulos de CPU DRAM de 128 MB, pero llevan diferentes designaciones de tipo de placa: el -0475 es el tipo A3; el -0471 es el tipo i-B3 para sistemas 15i/16i/18i/21i Model B.Estas diferentes designaciones indican diferentes interfaces de conectores físicos adaptadas a diferentes generaciones de placas principalesNo son intercambiables, siempre coinciden con el tipo de tarjeta de la CPU con la designación de la placa principal del sistema CNC específico.

P2: ¿El A20B-3300-0475 incluye algún software del sistema CNC?

No. El software del sistema CNC se almacena en módulos FROM (Flash ROM) en placas de conexión separadas en el sistema de control FANUC.En encendido, el CNC vuelve a cargar su software desde los módulos FROM en la DRAM de la tarjeta de la CPU.

P3: ¿Se puede utilizar el A20B-3300-0475 para actualizar un sistema que anteriormente ejecutaba una tarjeta de CPU de menor capacidad DRAM?

Esto depende de si la ranura para tarjetas de CPU de la placa principal está calificada para el tipo de placa A3 y si la versión del software CNC admite memoria de trabajo de 128 MB.El uso de una tarjeta de mayor capacidad en un sistema que anteriormente funcionaba con menos DRAM no es perjudicial si se confirma la compatibilidad físicaSin embargo, el software del sistema debe ser capaz de abordar el total de 128 MB ′′ verificar desde la documentación de hardware y software del CNC antes de adaptarse como una actualización en lugar de un reemplazo similar.

P4: ¿Cuál es el procedimiento correcto después de montar el A20B-3300-0475?

Después de instalar la tarjeta de la CPU, encienda el CNC y observe la secuencia de arranque.Verifique que todos los ejes, las funciones PMC y las opciones de comunicación funcionan correctamente. Si falta contenido FROM o parámetros SRAM, restablecer desde la copia de seguridad. Documentar el reemplazo en el registro de mantenimiento de la máquina.

P5: ¿Existen otras variantes del módulo de la CPU A3 además de la A20B-3300-0475 en la serie A20B-3300?

Sí. Dentro de la serie A20B-3300, varios módulos de CPU llevan la designación de tipo A3 en diferentes capacidades de DRAM. El -0475 es la variante de 128MB. Otras variantes de A3 pueden llevar diferentes tamaños de DRAM.Siempre confirme tanto el tipo de placa (A3) como la capacidad de DRAM de la etiqueta del módulo instalado antes de ordenar..
